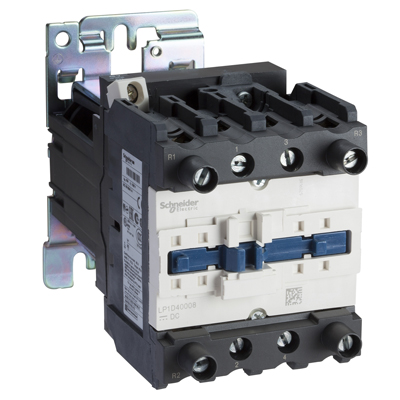

LP1D65008FW контактор TeSys Deca 4п 2НО+2НЗ 80А 110В DC wide range с винтовыми клеммами Schneider Electric.

купить LP1D65008FW контактор TeSys Deca 4п 2НО+2НЗ 80А 110В DC wide range по цене 16683 p с доставкой и наличием

LP1D65008FW Schneider Electric контактор TeSys Deca. 4п. Катушка управления: 110В DC wide range

Краткие характеристики LP1D65008FW

Краткие характеристики LP1D65008FW
код заказа. LP1D65008FW
код производителя. LP1D65008FW
Производитель.Schneider Electric
Наименование в прайсе производителя.LP1D65008FW контактор TeSys Deca 4п 2НО+2НЗ 80А 110В DC wide range.
Цена и условия покупки

16683 p

Наличие и способы заказа


Добавление товара в корзину

Описание LP1D65008FW

LP1D65008FW Schneider Electric контактор TeSys Deca. Тип изделия контактор. Краткое обозначение устройства LP1D. Описание полюсов 4п. Состав силовых контактов 2НО+2НЗ. Категория применения AC 1. Номинальный рабочий ток 80А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 110В DC wide range. Клеммы винтовые. Страна изготовления Франция. LP1D65008FW Schneider Electric контактор TeSys Deca 4п 2НО+2НЗ 80А 110В DC wide range купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LP1D65008FW - Контактор D 4P (2НО+2НЗ), AC1 80А,110В DC 1.8 Вт, расширенный диапазон | Schneider Electric
Артикул:LP1D65008FW.
СерияTeSys.
СерияTeSys Deca.
Тип продуктаКонтактор.
Краткое название устройстваLP1D.
Применение контактораАктивная нагрузка.
Категория примененияAC-1.
Описание полюсов4P.
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток.
[Ie] номинальный рабочий ток80 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь.
[Uc] control circuit voltage110 В Постоянный ток.
Код совместимостиLP1D.
Конфигурация главных контактов2 Н.О. + 2 Н.З..
Защитная крышкаБез.
[Ith] условный тепловой ток на открытом возду80 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms1000 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность1000 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток110 А 40 °C - 10 мин for Силовая цепь
260 А 40 °C - 1 мин for Силовая цепь
520 А 40 °C - 10 с for Силовая цепь
900 А 40 °C - 1 с for Силовая цепь.
Соответствующий номинал предохранителя125 А gG at <= 690 V coordination тип 1 for Силовая цепь
125 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 1,5 мОм - Ith 80 А 50 Гц for Силовая цепь.
Мощность, рассеиваемая одним полюсом9,6 Вт AC-1.
[Ui] номинальное напряжение изоляцииСиловая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный.
Категория перенапряженияIII.
Степень загрязнения3.
[Up] номинальное импульсное выдерживаемое на6 кВ в соответствии с ГОСТ IEC 60947.
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость6 млн. циклов.
Электрическая износостойкость1,4 млн. циклов 80 А AC-1 при Ue <= 440 В.
Тип цепи управленияПостоянный ток широкий диапазон.
Технология использования катушекВстроенный симметричный защитный стабилитрон.
пределы напряжения цепи управления0,1...0,3 Uc (-40…70 °C):отпускание Постоянный ток
0,75...1,2 Uc (-40…55 °C):находится в состоянии работы Постоянный ток
1...1.2 Uc (55…70 °C):находится в состоянии работы Постоянный ток.
Пусковая мощность, Вт22 Вт 20 °C).
Потребляемая мощность при удержании, Вт22 Вт в 20 °C.
время работы4...19 мс отключение
12...26 мс включение.
Постоянная времени75 мс.
Соединения – клеммыСиловая цепь: винтовой зажим 1 1…35 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: винтовой зажим 2 1…25 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: винтовой зажим 1 1…35 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 2 1…25 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 1 1…35 мм2 - cable stiffness: жесткий кабель
Силовая цепь: винтовой зажим 2 1…25 мм2 - cable stiffness: жесткий кабель
Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 2 1…2,5 мм2 - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: жесткий кабель
Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: жесткий кабель.
Момент затяжкиСиловая цепь: 8 Н-м - винтовой зажим - кабель 25…35 мм2 шестигранный 4 мм
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 5 Н-м - винтовой зажим - кабель 1…25 мм2 шестигранный 4 мм.
Способ монтажаРейка
Монтаж на панель.
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508.
СертификатыBV
CCC
CSA
DNV
EAC
GL
LROS (Lloyds register of shipping)
UL.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
допустимая температура воздуха вокруг устройства-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьУдары контактор разомкнут (8 g (ном.) в течение 11 мс)
Удары контактор замкнут (10 ГН в течении 11 мс)
Вибрации контактор разомкнут (2 g (ном.), 5...300 Гц)
Вибрации контактор замкнут (3 g (ном.), 5...300 Гц).
высота127 мм.
ширина85 мм.
глубина182 мм.
масса продукта2,22 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height13,9 см.
Package 1 Width17,5 см.
Package 1 Length22,7 см.
Вес упаковки2,14 кг.
Гарантия (в месяцах)18.
