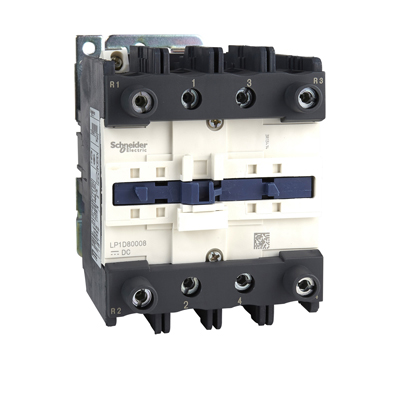

LP1D80008EW контактор TeSys Deca 4п 2НО+2НЗ 125А 48В DC wide range с винтовыми клеммами Schneider Electric.
LP1D80008EW Schneider Electric контактор TeSys Deca. 4п. Катушка управления: 48В DC wide range
Краткие характеристики LP1D80008EW
| код заказа. | LP1D80008EW |
| код производителя. | LP1D80008EW |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | LP1D80008EW контактор TeSys Deca 4п 2НО+2НЗ 125А 48В DC wide range. |
Цена и условия покупки
24632 p
Добавление товара в корзину
Описание LP1D80008EW
LP1D80008EW Schneider Electric контактор TeSys Deca. Тип изделия контактор. Краткое обозначение устройства LP1D. Описание полюсов 4п. Состав силовых контактов 2НО+2НЗ. Категория применения AC 1. Номинальный рабочий ток 125А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 48В DC wide range. Клеммы винтовые. Страна изготовления Франция. LP1D80008EW Schneider Electric контактор TeSys Deca 4п 2НО+2НЗ 125А 48В DC wide range купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.
Технические характеристики
| Артикул: | LP1D80008EW. |
| Серия | TeSys. |
| Серия | TeSys Deca. |
| Тип продукта | Контактор. |
| Краткое название устройства | LP1D. |
| Применение контактора | Активная нагрузка. |
| Категория применения | AC-1. |
| Описание полюсов | 4P. |
| [Ue] номинальное рабочее напряжение | Силовая цепь: <= 690 V Переменный ток 25...400 Hz Силовая цепь: <= 300 В Постоянный ток. |
| [Ie] номинальный рабочий ток | 125 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь. |
| [Uc] control circuit voltage | 48 В Постоянный ток. |
| Код совместимости | LP1D. |
| Конфигурация главных контактов | 2 Н.О. + 2 Н.З.. |
| Защитная крышка | Без. |
| [Ith] условный тепловой ток на открытом возду | 125 А (at 60 °C) for Силовая цепь. |
| Номинальная включающая способность Irms | 1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947. |
| Номинальная отключающая способность | 1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947. |
| [Icw] номинальный кратковременно допустимый ток | 135 А 40 °C - 10 мин for Силовая цепь 320 А 40 °C - 1 мин for Силовая цепь 640 А 40 °C - 10 с for Силовая цепь 990 А 40 °C - 1 с for Силовая цепь. |
| Соответствующий номинал предохранителя | 200 А gG at <= 690 V coordination тип 1 for Силовая цепь 160 А gG at <= 690 V coordination тип 2 for Силовая цепь. |
| Среднее полное сопротивление | 0,8 мОм - Ith 125 А 50 Гц for Силовая цепь. |
| Мощность, рассеиваемая одним полюсом | 12,5 Вт AC-1. |
| [Ui] номинальное напряжение изоляции | Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Силовая цепь: 1000 В в соответствии с IEC 60947-4-1. |
| Категория перенапряжения | III. |
| Степень загрязнения | 3. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ в соответствии с ГОСТ IEC 60947. |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1. |
| Механическая износостойкость | 4 млн. циклов. |
| Электрическая износостойкость | 0,8 млн. циклов 125 А AC-1 при Ue <= 440 В. |
| Тип цепи управления | Постоянный ток широкий диапазон. |
| Технология использования катушек | Без встроенного модуля защиты от перегрузок. |
| пределы напряжения цепи управления | 0,1...0,3 Uc (-40…70 °C):отпускание Постоянный ток 0,75...1,2 Uc (-40…55 °C):находится в состоянии работы Постоянный ток 1...1.2 Uc (55…70 °C):находится в состоянии работы Постоянный ток. |
| Пусковая мощность, Вт | 22 Вт 20 °C). |
| Потребляемая мощность при удержании, Вт | 22 Вт в 20 °C. |
| время работы | 6...20 мс отключение 20...35 мс включение. |
| Постоянная времени | 75 мс. |
| Соединения – клеммы | Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: гибкий Без наконечника Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: гибкий Без наконечника Цепь управления: винтовой зажим 2 1…2,5 мм2 - cable stiffness: гибкий С кабельным наконечником Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: жесткий кабель Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: жесткий кабель Силовая цепь: разъем 1 4…50 мм2 - cable stiffness: гибкий Без наконечника Силовая цепь: разъем 2 4…25 мм2 - cable stiffness: гибкий Без наконечника Силовая цепь: разъем 1 4…50 мм2 - cable stiffness: гибкий С кабельным наконечником Силовая цепь: разъем 2 4…16 мм2 - cable stiffness: гибкий С кабельным наконечником Силовая цепь: разъем 1 4…50 мм2 - cable stiffness: жесткий кабель Силовая цепь: разъем 2 4…25 мм2 - cable stiffness: жесткий кабель Цепь управления: винтовой зажим 1 1…2,5 мм2 - cable stiffness: гибкий С кабельным наконечником. |
| Момент затяжки | Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 12 Н-м - разъем - с помощью отвертки плоск. O 6 - O 8 мм Силовая цепь: 12 Н-м - разъем шестигранный 4 мм. |
| Способ монтажа | Рейка Монтаж на панель. |
| Стандарты | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508. |
| Сертификаты | BV CCC CSA DNV EAC GL LROS (Lloyds register of shipping) UL. |
| Степень защиты IP | IP20 лицевая панель в соответствии с IEC 60529. |
| допустимая температура воздуха вокруг устройства | -40…60 °C 60…70 °C с ухудшением рабочих характеристик. |
| Рабочая высота | 0...3000 м. |
| Огнестойкость | 850 °C в соответствии с IEC 60695-2-1. |
| Огнестойкость | V1 в соответствии с UL 94. |
| Механическая стойкость | Вибрации контактор разомкнут (2 g (ном.), 5...300 Гц) Вибрации контактор замкнут (3 g (ном.), 5...300 Гц) Удары контактор разомкнут (8 g (ном.) в течение 11 мс) Удары контактор замкнут (10 ГН в течении 11 мс). |
| высота | 127 мм. |
| ширина | 96 мм. |
| глубина | 196 мм. |
| масса продукта | 2,91 кг. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Гарантия (в месяцах) | 18. |
