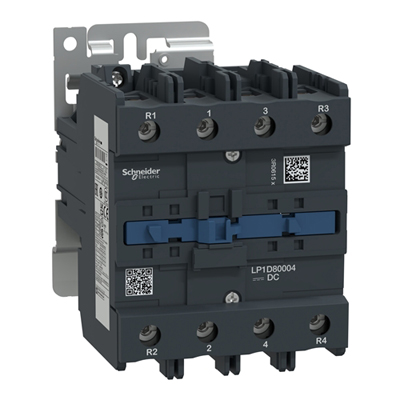

LP1D80004BD контактор TeSys Deca 4п 4НО 125А 24В DC с винтовыми клеммами Schneider Electric.

купить LP1D80004BD контактор TeSys Deca 4п 4НО 125А 24В DC по цене 57360 p с доставкой и наличием

LP1D80004BD Schneider Electric контактор TeSys Deca. 4п. Катушка управления: 24В DC

Краткие характеристики LP1D80004BD

Краткие характеристики LP1D80004BD
код заказа. LP1D80004BD
код производителя. LP1D80004BD
Производитель.Schneider Electric
Наименование в прайсе производителя.LP1D80004BD контактор TeSys Deca 4п 4НО 125А 24В DC.
Цена и условия покупки

57360 p

Наличие и способы заказа


Добавление товара в корзину

Описание LP1D80004BD

LP1D80004BD Schneider Electric контактор TeSys Deca. Тип изделия контактор. Краткое обозначение устройства LP1D. Описание полюсов 4п. Состав силовых контактов 4НО. Категория применения AC 1. Номинальный рабочий ток 125А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 24В DC. Клеммы винтовые. Страна изготовления Франция. LP1D80004BD Schneider Electric контактор TeSys Deca 4п 4НО 125А 24В DC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LP1D80004BD - Контактор D 4P (4НО), AC1 125А,24В DC,зажим под винт | Schneider Electric
Артикул:LP1D80004BD.
СерияTeSys.
СерияTeSys Deca.
Тип продуктаКонтактор.
Краткое название устройстваLP1D.
Применение контактораАктивная нагрузка.
Категория примененияAC-1.
Описание полюсов4P.
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток.
[Ie] номинальный рабочий ток125 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь
80 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь
80 А (at <60 °C) at <= 440 В Переменный ток AC-3e for Силовая цепь
55 А (at <60 °C) at <= 400 V Переменный ток AC-4 for Силовая цепь.
[Uc] control circuit voltage24 В Постоянный ток.
Код совместимостиLP1D.
Конфигурация главных контактов4 Н.О..
Защитная крышкаС.
[Ith] условный тепловой ток на открытом возду125 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток135 А 40 °C - 10 мин for Силовая цепь
320 А 40 °C - 1 мин for Силовая цепь
640 А 40 °C - 10 с for Силовая цепь
990 А 40 °C - 1 с for Силовая цепь.
Соответствующий номинал предохранителя200 А gG at <= 690 V coordination тип 1 for Силовая цепь
160 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 0,8 мОм - Ith 125 А 50 Гц for Силовая цепь.
Мощность, рассеиваемая одним полюсом12,5 Вт AC-1
5,1 Вт AC-3
5,1 Вт AC-3e.
[Ui] номинальное напряжение изоляцииСиловая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Силовая цепь: 1000 В в соответствии с IEC 60947-4-1.
Категория перенапряженияIII.
Степень загрязнения3.
[Up] номинальное импульсное выдерживаемое на8 кВ в соответствии с ГОСТ IEC 60947.
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость4 млн. циклов.
Электрическая износостойкость0,8 млн. циклов 125 А AC-1 при Ue <= 440 В.
Тип цепи управленияПостоянный ток DC стандартное.
Технология использования катушекБез встроенного модуля защиты от перегрузок.
пределы напряжения цепи управления0,1...0,3 Uc (-40…70 °C):отпускание Постоянный ток
0,85...1,1 Uc (-40…55 °C):находится в состоянии работы Постоянный ток
1...1.1 Uc (55…70 °C):находится в состоянии работы Постоянный ток.
Пусковая мощность, Вт22 Вт 20 °C).
Потребляемая мощность при удержании, Вт22 Вт в 20 °C.
время работы6...20 мс отключение
20...35 мс включение.
Постоянная времени75 мс.
Maximum operating rate3600 цикл/ч at 60 °C.
Соединения – клеммыЦепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 2 1…2,5 мм2 - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: жесткий кабель
Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: жесткий кабель
Силовая цепь: разъем 1 4…50 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: разъем 2 4…25 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: разъем 1 4…50 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: разъем 2 4…16 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: разъем 1 4…50 мм2 - cable stiffness: жесткий кабель
Силовая цепь: разъем 2 4…25 мм2 - cable stiffness: жесткий кабель
Цепь управления: винтовой зажим 1 1…2,5 мм2 - cable stiffness: гибкий С кабельным наконечником.
Момент затяжкиЦепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм
Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 12 Н-м - разъем - с помощью отвертки плоск. O 6 - O 8 мм
Силовая цепь: 12 Н-м - разъем шестигранный 4 мм
Цепь управления: 1,2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки pozidriv No 2.
Способ монтажаРейка
Монтаж на панель.
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1.
СертификатыBV
CCC
CSA
DNV
EAC
GL
LROS (Lloyds register of shipping)
UL
UKCA.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
допустимая температура воздуха вокруг устройства-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьВибрации контактор разомкнут (2 g (ном.), 5...300 Гц)
Вибрации контактор замкнут (3 g (ном.), 5...300 Гц)
Удары контактор разомкнут (8 g (ном.) в течение 11 мс)
Удары контактор замкнут (10 ГН в течении 11 мс).
высота127 мм.
ширина96 мм.
глубина181 мм.
масса продукта2,685 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height11,000 см.
Package 1 Width16,000 см.
Package 1 Length22,500 см.
Вес упаковки2,675 кг.
Unit Type of Package 2S02.
Number of Units in Package 22.
Package 2 Height15,000 см.
Package 2 Width30,000 см.
Package 2 Length40,000 см.
Package 2 Weight5,656 кг.
Гарантия (в месяцах)18.
