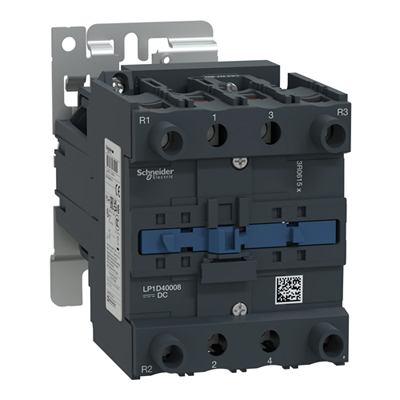

LP1D40008MD контактор TeSys Deca 4п 2НО+2НЗ 60А 220В DC с винтовыми клеммами Schneider Electric.

купить LP1D40008MD контактор TeSys Deca 4п 2НО+2НЗ 60А 220В DC по цене 33050 p с доставкой и наличием

LP1D40008MD Schneider Electric контактор TeSys Deca. 4п. Катушка управления: 220В DC

Краткие характеристики LP1D40008MD

Краткие характеристики LP1D40008MD
код заказа. LP1D40008MD
код производителя. LP1D40008MD
Производитель.Schneider Electric
Наименование в прайсе производителя.LP1D40008MD контактор TeSys Deca 4п 2НО+2НЗ 60А 220В DC.
Цена и условия покупки

33050 p

Наличие и способы заказа


Добавление товара в корзину

Описание LP1D40008MD

LP1D40008MD Schneider Electric контактор TeSys Deca. Тип изделия контактор. Краткое обозначение устройства LP1D. Описание полюсов 4п. Состав силовых контактов 2НО+2НЗ. Категория применения AC 1. Номинальный рабочий ток 60А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 220В DC. Клеммы винтовые. Страна изготовления Франция. LP1D40008MD Schneider Electric контактор TeSys Deca 4п 2НО+2НЗ 60А 220В DC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LP1D40008MD - Контактор D 4P (2НО+2НЗ), AC1 60А,220В DC, зажим под винт | Schneider Electric
Артикул:LP1D40008MD.
СерияTeSys.
СерияTeSys Deca.
Тип продуктаКонтактор.
Краткое название устройстваLP1D.
Применение контактораАктивная нагрузка.
Категория примененияAC-1.
Описание полюсов4P.
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 1000 В Переменный ток 25...400 Hz.
[Ie] номинальный рабочий ток60 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь.
[Uc] control circuit voltage220 В Постоянный ток.
Код совместимостиLP1D.
Конфигурация главных контактов2 Н.О. + 2 Н.З..
Защитная крышкаС.
[Ith] условный тепловой ток на открытом возду60 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms800 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность800 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток72 А 40 °C - 10 мин for Силовая цепь
165 А 40 °C - 1 мин for Силовая цепь
320 А 40 °C - 10 с for Силовая цепь
720 А 40 °C - 1 с for Силовая цепь.
Соответствующий номинал предохранителя80 А gG at <= 690 V coordination тип 1 for Силовая цепь
80 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 1,5 мОм - Ith 60 А 50 Гц for Силовая цепь.
Мощность, рассеиваемая одним полюсом5,4 Вт AC-1.
[Ui] номинальное напряжение изоляцииСиловая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный.
Категория перенапряженияIII.
Степень загрязнения3.
[Up] номинальное импульсное выдерживаемое на6 кВ в соответствии с ГОСТ IEC 60947.
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость10 млн. циклов.
Электрическая износостойкость1,4 млн. циклов 60 А AC-1 при Ue <= 440 В.
Тип цепи управленияПостоянный ток DC стандартное.
Технология использования катушекВстроенный симметричный защитный стабилитрон.
пределы напряжения цепи управления0,1...0,3 Uc (-40…55 °C):отпускание Постоянный ток
0,85...1,1 Uc (-40…55 °C):находится в состоянии работы Постоянный ток.
Пусковая мощность, Вт22 Вт 20 °C).
Потребляемая мощность при удержании, Вт22 Вт в 20 °C.
время работы4...19 мс отключение
12...26 мс включение.
Постоянная времени75 мс.
Maximum operating rate3600 цикл/ч at 60 °C.
Соединения – клеммыСиловая цепь: винтовой зажим 1 2,5…25 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: винтовой зажим 2 2,5…16 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: винтовой зажим 1 2,5…25 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 2 2,5…10 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 1 2,5…25 мм2 - cable stiffness: жесткий кабель
Силовая цепь: винтовой зажим 2 2,5…16 мм2 - cable stiffness: жесткий кабель
Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 2 1…2,5 мм2 - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: жесткий кабель
Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: жесткий кабель.
Момент затяжкиСиловая цепь: 8 Н-м - винтовой зажим - кабель 25…35 мм2 шестигранный 4 мм
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 5 Н-м - винтовой зажим - кабель 1…25 мм2 шестигранный 4 мм
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2.
Способ монтажаРейка
Монтаж на панель.
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1.
СертификатыUL
CSA
CCC
EAC
UKCA
CB
DNV-GL
RINA
BV
LROS (Lloyds register of shipping).
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
допустимая температура воздуха вокруг устройства-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьУдары контактор разомкнут (8 g (ном.) в течение 11 мс)
Удары контактор замкнут (10 ГН в течении 11 мс)
Вибрации контактор разомкнут (2 g (ном.), 5...300 Гц)
Вибрации контактор замкнут (4 g (ном.), 5...300 Гц).
высота127 мм.
ширина85 мм.
глубина182 мм.
масса продукта2,21 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height22,500 см.
Package 1 Width15,000 см.
Package 1 Length18,000 см.
Вес упаковки2,422 кг.
Unit Type of Package 2S02.
Number of Units in Package 22.
Package 2 Height15 см.
Package 2 Width30 см.
Package 2 Length40 см.
Package 2 Weight5,104 кг.
Unit Type of Package 3P06.
Number of Units in Package 332.
Package 3 Height75,000 см.
Package 3 Width80,000 см.
Package 3 Length60,000 см.
Package 3 Weight89,664 кг.
Гарантия (в месяцах)18.
