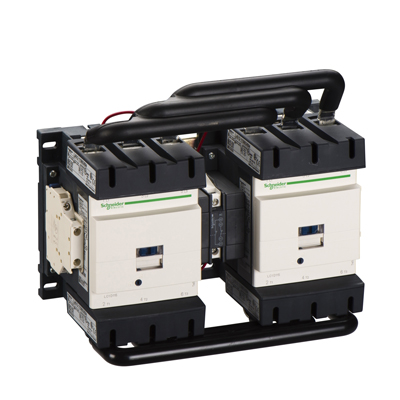

LC2D1506P7 реверсивный контактор TeSys Deca 3п 3НО 150А 230В AC с клеммами под наконечники и шины Schneider Electric.
LC2D1506P7 Schneider Electric реверсивный контактор TeSys Deca. 3п. Катушка управления: 230В AC 50/60 Гц
Краткие характеристики LC2D1506P7
| код заказа. | LC2D1506P7 |
| код производителя. | LC2D1506P7 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | LC2D1506P7 реверсивный контактор TeSys Deca 3п 3НО 150А 230В AC. |
Цена и условия покупки
67621 p
Добавление товара в корзину
Описание LC2D1506P7
LC2D1506P7 Schneider Electric реверсивный контактор TeSys Deca. Тип изделия реверсивный контактор. Краткое обозначение устройства LC2D. Описание полюсов 3п. Состав силовых контактов 3НО. Категория применения AC 3, AC 3e. Номинальный рабочий ток 150А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 230В AC 50/60 Гц. Клеммы под наконечники и шины. Страна изготовления Франция. LC2D1506P7 Schneider Electric реверсивный контактор TeSys Deca 3п 3НО 150А 230В AC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.
Технические характеристики
| Артикул: | LC2D1506P7. |
| Серия | TeSys. |
| Наименование продукта | TeSys Deca. |
| Тип продукта | Реверсивный контактор. |
| Краткое название устройства | LC2D. |
| Применение контактора | Управление электродвигателем Активная нагрузка. |
| Категория применения | AC-1 AC-3. |
| Комплектация изделия | Предварительно собранный с силовой сборной шиной реверсирования. |
| Описание полюсов | 3P. |
| power pole contact composition | 3 Н.О.. |
| [Ue] номинальное рабочее напряжение | Силовая цепь: <= 1000 В Переменный ток 25...400 Hz Силовая цепь: <= 300 В Постоянный ток. |
| [Ie] номинальный рабочий ток | 200 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь 150 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь. |
| Мощность двигателя, кВт | 40 кВт at 220...230 В Переменный ток 50 Гц 75 кВт at 380...400 V Переменный ток 50 Гц 80 кВт at 415...440 V Переменный ток 50 Гц 90 кВт at 500 В Переменный ток 50 Гц 100 кВт at 660...690 В Переменный ток 50 Гц 75 кВт at 1000 В Переменный ток 50 Гц. |
| Мощность двигателя, л.с. | 40 лс at 200/208 V Переменный ток 60 Гц for 3 фазы motors 50 лс at 230/240 V Переменный ток 60 Гц for 3 фазы motors 100 лс at 460/480 V Переменный ток 60 Гц for 3 фазы motors 125 лс at 575/600 V Переменный ток 60 Гц for 3 фазы motors. |
| Тип цепи управления | Пер. ток в 50/60 Гц. |
| Напряжение цепи управления | 230 В Переменный ток 50/60 Гц. |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З.. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ в соответствии с ГОСТ IEC 60947. |
| Категория перенапряжения | III. |
| [Ith] условный тепловой ток на открытом возду | 200 А (at 60 °C) for Силовая цепь. |
| Номинальная включающая способность Irms | 140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1 250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1 1660 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947. |
| Номинальная отключающая способность | 1400 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947. |
| [Icw] номинальный кратковременно допустимый ток | 250 А 40 °C - 10 мин for Силовая цепь 580 А 40 °C - 1 мин for Силовая цепь 1200 А 40 °C - 10 с for Силовая цепь 1400 А 40 °C - 1 с for Силовая цепь 100 А - 1 с for цепь сигнализации 120 А - 500 мс for цепь сигнализации 140 А - 100 мс for цепь сигнализации. |
| Соответствующий номинал предохранителя | 10 А gG for цепь сигнализации conforming to IEC 60947-5-1 315 А gG at <= 690 V coordination тип 1 for Силовая цепь 250 А gG at <= 690 V coordination тип 2 for Силовая цепь. |
| Среднее полное сопротивление | 0,6 мОм - Ith 200 А 50 Гц for Силовая цепь. |
| [Ui] номинальное напряжение изоляции | Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Цепь сигнализации: 690 В в соответствии с IEC 60947-1 Цепь сигнализации: 600 В CSA сертифицированный Цепь сигнализации: 600 В UL сертифицированный Силовая цепь: 1000 В в соответствии с IEC 60947-4-1. |
| электрическая износостойкость | 0,85 млн. циклов 150 А AC-3 при Ue <= 440 В 1 млн. циклов 200 А AC-1 при Ue <= 440 В. |
| Мощность, рассеиваемая одним полюсом | 24 Вт AC-1 13,5 Вт AC-3. |
| Front cover | С. |
| Тип блокировки | Механический Электрический. |
| Способ монтажа | Монтаж на панель Рейка. |
| стандарты | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508. |
| сертификация | BV CCC CSA DNV GL RINA UL EAC. |
| Соединения – клеммы | Цепь управления: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм) Силовая цепь: клеммы с кольцевыми наконечниками (наружный диаметр: 25 мм) Силовая цепь: шины 1 кабель (-и) - сечение шины: 5 x 25 мм. |
| Момент затяжки | Цепь управления: 1,2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. O 6 мм M3,5 Цепь управления: 1,2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,5 Силовая цепь: 12 Н-м - клеммы с кольцевыми наконечниками шестигранный 13 мм M8 Силовая цепь: 12 Н-м - шины шестигранный 13 мм M8. |
| время работы | 20...35 мс включение 40...75 мс отключение. |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1. |
| механическая износостойкость | 8000000 циклы. |
| Максимальная частота коммутации | 1200 цикл/ч в <60 °C. |
| Технология использования катушек | Встроенный симметричный защитный стабилитрон. |
| пределы напряжения цепи управления | 0,3...0,5 Uc (-40…70 °C):отпускание Переменный ток 50/60 Гц 0,8...1,15 Uc (-40…55 °C):находится в состоянии работы Переменный ток 50/60 Гц 1...1.15 Uc (55…70 °C):находится в состоянии работы Переменный ток 50/60 Гц. |
| потребляемая мощность при срабатывании | 280…350 В·А 60 Гц 0,9 20 °C) 280…350 В·А 50 Гц 0,9 20 °C). |
| потребляемая мощность при удержании, В·А | 2…18 В·А 20 °C) 0,9 60 Гц 2…18 В·А 20 °C) 0,9 50 Гц. |
| теплоотдача | 3…4,5 Вт в 50/60 Гц. |
| Тип вспом. контактов | тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1. |
| Частота цепи сигнализации | 25...400 Гц. |
| Минимальный коммутируемый ток | 5 мА for цепь сигнализации. |
| Минимальное коммутируемое напряжение | 17 В for цепь сигнализации. |
| Время без перекрытия | 1,5 мс при снятии напряжения между НЗ и НО контактом 1,5 мс при подаче напряжения между НЗ и НО контактом. |
| Сопротивление изоляции | > 10 МОм for цепь сигнализации. |
| Степень защиты IP | IP20 лицевая панель в соответствии с IEC 60529. |
| условия эксплуатации | в соответствии с IACS E10. |
| Защитное исполнение | TH в соответствии с МЭК 60068-2-30. |
| Степень загрязнения | 3. |
| Рабочая температура окружающей среды | -40…60 °C 60…70 °C с ухудшением рабочих характеристик. |
| Температура окружающей среды при хранении | -60…80 °C. |
| Рабочая высота | 0...3000 м. |
| Огнестойкость | 850 °C в соответствии с IEC 60695-2-1. |
| Огнестойкость | V1 в соответствии с UL 94. |
| Механическая стойкость | Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор замкнут: 15 ГН в течении 11 мс Удары контактор разомкнут: 6 g (ном.) в течение 11 мс. |
| высота | 158 мм. |
| ширина | 266 мм. |
| глубина | 148 мм. |
| масса продукта | 6,4 кг. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 23 см. |
| Package 1 Width | 31,5 см. |
| Package 1 Length | 37 см. |
| Вес упаковки | 6,5 кг. |
| Гарантия (в месяцах) | 18. |
