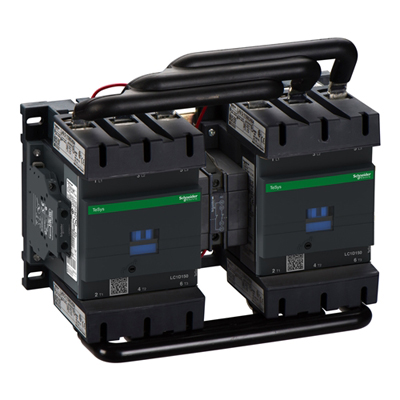

LC2D150B7 реверсивный контактор TeSys Deca 3п 3НО 150А 24В AC с винтовыми клеммами Schneider Electric.
LC2D150B7 Schneider Electric реверсивный контактор TeSys Deca. 3п. Катушка управления: 24В AC 50/60 Гц
Краткие характеристики LC2D150B7
| код заказа. | LC2D150B7 |
| код производителя. | LC2D150B7 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | LC2D150B7 реверсивный контактор TeSys Deca 3п 3НО 150А 24В AC. |
Цена и условия покупки
140220 p
Добавление товара в корзину
Описание LC2D150B7
LC2D150B7 Schneider Electric реверсивный контактор TeSys Deca. Тип изделия реверсивный контактор. Краткое обозначение устройства LC2D. Описание полюсов 3п. Состав силовых контактов 3НО. Состав вспомогательных контактов 1НО+1НЗ. Категория применения AC 3, AC 3e. Номинальный рабочий ток 150А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 24В AC 50/60 Гц. Клеммы винтовые. Страна изготовления Франция. LC2D150B7 Schneider Electric реверсивный контактор TeSys Deca 3п 3НО 150А 24В AC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.
Технические характеристики
| Артикул: | LC2D150B7. |
| Серия | TeSys. |
| Наименование продукта | TeSys Deca. |
| Тип продукта | Реверсивный контактор. |
| Краткое название устройства | LC2D. |
| Применение контактора | Управление электродвигателем Активная нагрузка. |
| Категория применения | AC-3 AC-1 AC-3e. |
| Комплектация изделия | Предварительно собранный с силовой сборной шиной реверсирования. |
| Описание полюсов | 3P. |
| power pole contact composition | 3 Н.О.. |
| [Ue] номинальное рабочее напряжение | Силовая цепь: <= 1000 В Переменный ток 25...400 Hz Силовая цепь: <= 300 В Постоянный ток. |
| [Ie] номинальный рабочий ток | 200 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь 150 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь 150 А (at <60 °C) at <= 440 В Переменный ток AC-3e for Силовая цепь. |
| Мощность двигателя, кВт | 40 кВт at 220...230 В Переменный ток 50 Гц 75 кВт at 380...400 V Переменный ток 50 Гц 80 кВт at 415...440 V Переменный ток 50 Гц 90 кВт at 500 В Переменный ток 50 Гц 100 кВт at 660...690 В Переменный ток 50 Гц 75 кВт at 1000 В Переменный ток 50 Гц. |
| Мощность двигателя, л.с. | 40 лс at 200/208 V Переменный ток 60 Гц for 3 фазы motors 50 лс at 230/240 V Переменный ток 60 Гц for 3 фазы motors 100 лс at 460/480 V Переменный ток 60 Гц for 3 фазы motors 125 лс at 575/600 V Переменный ток 60 Гц for 3 фазы motors. |
| Тип цепи управления | Пер. ток в 50/60 Гц. |
| Напряжение цепи управления | 24 В Переменный ток 50/60 Гц. |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З.. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ в соответствии с ГОСТ IEC 60947. |
| Категория перенапряжения | III. |
| [Ith] условный тепловой ток на открытом возду | 200 А (at 60 °C) for Силовая цепь. |
| Номинальная включающая способность Irms | 140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1 250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1 1660 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947. |
| Номинальная отключающая способность | 1400 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947. |
| [Icw] номинальный кратковременно допустимый ток | 250 А 40 °C - 10 мин for Силовая цепь 580 А 40 °C - 1 мин for Силовая цепь 1200 А 40 °C - 10 с for Силовая цепь 1400 А 40 °C - 1 с for Силовая цепь 100 А - 1 с for цепь сигнализации 120 А - 500 мс for цепь сигнализации 140 А - 100 мс for цепь сигнализации. |
| Соответствующий номинал предохранителя | 10 А gG for цепь сигнализации conforming to IEC 60947-5-1 315 А gG at <= 690 V coordination тип 1 for Силовая цепь 250 А gG at <= 690 V coordination тип 2 for Силовая цепь. |
| Среднее полное сопротивление | 0,6 мОм - Ith 200 А 50 Гц for Силовая цепь. |
| [Ui] номинальное напряжение изоляции | Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Цепь сигнализации: 690 В в соответствии с IEC 60947-1 Цепь сигнализации: 600 В CSA сертифицированный Цепь сигнализации: 600 В UL сертифицированный Силовая цепь: 1000 В в соответствии с IEC 60947-4-1. |
| электрическая износостойкость | 0,85 млн. циклов 150 А AC-3 при Ue <= 440 В 1 млн. циклов 200 А AC-1 при Ue <= 440 В 0,85 млн. циклов 150 А AC-3e при Ue <= 440 В. |
| Мощность, рассеиваемая одним полюсом | 24 Вт AC-1 13,5 Вт AC-3 13,5 Вт AC-3e. |
| Front cover | С. |
| Тип блокировки | Механический Электрический. |
| Способ монтажа | Монтаж на панель Рейка. |
| стандарты | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508. |
| сертификация | BV CCC CSA DNV GL RINA UL EAC UKCA. |
| Соединения – клеммы | Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм2гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм2жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2жесткий кабель без наконечника Силовая цепь: разъем 1 кабель (-и) 10…120 мм2гибкий без наконечника Силовая цепь: разъем 2 кабель (-и) 10…50 мм2гибкий без наконечника Силовая цепь: разъем 1 кабель (-и) 10…120 мм2гибкий с кабельным наконечником Силовая цепь: разъем 2 кабель (-и) 10…50 мм2гибкий с кабельным наконечником Силовая цепь: разъем 1 кабель (-и) 10…120 мм2жесткий кабель без наконечника Силовая цепь: разъем 2 кабель (-и) 10…50 мм2жесткий кабель без наконечника. |
| Момент затяжки | Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 12 Н-м - разъем шестигранный 4 мм Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2. |
| время работы | 20...35 мс включение 40...75 мс отключение. |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1. |
| механическая износостойкость | 8000000 циклы. |
| Максимальная частота коммутации | 1200 цикл/ч в <60 °C. |
| Технология использования катушек | Встроенный симметричный защитный стабилитрон. |
| пределы напряжения цепи управления | 0,3...0,5 Uc (55 °C):отпускание Переменный ток 50/60 Гц 0,8...1,15 Uc (55 °C):находится в состоянии работы Переменный ток 50/60 Гц. |
| потребляемая мощность при срабатывании | 280…350 В·А 60 Гц 0,9 20 °C) 280…350 В·А 50 Гц 0,9 20 °C). |
| потребляемая мощность при удержании, В·А | 2…18 В·А 20 °C) 0,9 60 Гц 2…18 В·А 20 °C) 0,9 50 Гц. |
| теплоотдача | 3…4,5 Вт в 50/60 Гц. |
| Тип вспом. контактов | тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1. |
| Частота цепи сигнализации | 25...400 Гц. |
| Минимальный коммутируемый ток | 5 мА for цепь сигнализации. |
| Минимальное коммутируемое напряжение | 17 В for цепь сигнализации. |
| Время без перекрытия | 1,5 мс при снятии напряжения между НЗ и НО контактом 1,5 мс при подаче напряжения между НЗ и НО контактом. |
| Сопротивление изоляции | > 10 МОм for цепь сигнализации. |
| Степень защиты IP | IP20 лицевая панель в соответствии с IEC 60529. |
| условия эксплуатации | в соответствии с IACS E10. |
| Защитное исполнение | TH в соответствии с МЭК 60068-2-30. |
| Степень загрязнения | 3. |
| Рабочая температура окружающей среды | -40…60 °C 60…70 °C с ухудшением рабочих характеристик. |
| Температура окружающей среды при хранении | -60…80 °C. |
| Рабочая высота | 0...3000 м. |
| Огнестойкость | 850 °C в соответствии с IEC 60695-2-1. |
| Огнестойкость | V1 в соответствии с UL 94. |
| Механическая стойкость | Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор замкнут: 15 ГН в течении 11 мс Удары контактор разомкнут: 6 g (ном.) в течение 11 мс. |
| высота | 158 мм. |
| ширина | 266 мм. |
| глубина | 148 мм. |
| масса продукта | 6,4 кг. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 23,000 см. |
| Package 1 Width | 31,500 см. |
| Package 1 Length | 37,000 см. |
| Вес упаковки | 6,500 кг. |
| Unit Type of Package 2 | P06. |
| Number of Units in Package 2 | 8. |
| Package 2 Height | 75,000 см. |
| Package 2 Width | 80,000 см. |
| Package 2 Length | 60,000 см. |
| Package 2 Weight | 60,000 кг. |
| Гарантия (в месяцах) | 18. |
