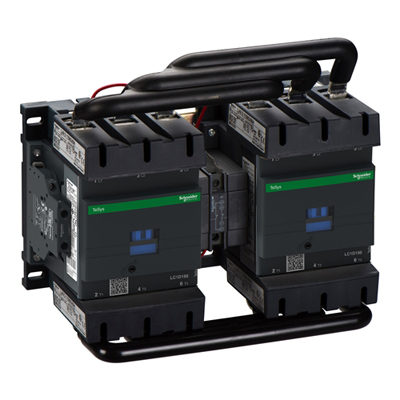

LC2D150BD реверсивный контактор TeSys Deca 3п 3НО 150А 24В DC с винтовыми клеммами Schneider Electric.

Name: LC2D150BD реверсивный контактор TeSys Deca 3п 3НО 150А 24В DC
Brand: Schneider Electric
SKU: LC2D150BD
Price: 132900 RUB
Availability: InStock
Rating: 1 (51 reviews)

Краткие характеристики LC2D150BD
код заказа.	LC2D150BD
код производителя.	LC2D150BD
Производитель.	Schneider Electric
Наименование в прайсе производителя.	LC2D150BD реверсивный контактор TeSys Deca 3п 3НО 150А 24В DC.

132900 p

zakaz@elektroshchit.ru

Описание LC2D150BD

LC2D150BD Schneider Electric реверсивный контактор TeSys Deca. Тип изделия реверсивный контактор. Краткое обозначение устройства LC2D. Описание полюсов 3п. Состав силовых контактов 3НО. Состав вспомогательных контактов 1НО+1НЗ. Категория применения AC 3, AC 3e. Номинальный рабочий ток 150А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 24В DC. Клеммы винтовые. Страна изготовления Франция. LC2D150BD Schneider Electric реверсивный контактор TeSys Deca 3п 3НО 150А 24В DC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC2D150BD - Реверсивный контактор D 3P, 150А,НО+НЗ,24B DС | Schneider Electric
Артикул:	LC2D150BD.
Серия	TeSys.
Наименование продукта	TeSys Deca.
Тип продукта	Реверсивный контактор.
Краткое название устройства	LC2D.
Применение контактора	Управление электродвигателем Активная нагрузка.
Категория применения	AC-3 AC-1.
Комплектация изделия	Предварительно собранный с силовой сборной шиной реверсирования.
Описание полюсов	3P.
power pole contact composition	3 Н.О..
[Ue] номинальное рабочее напряжение	Силовая цепь: <= 1000 В Переменный ток 25...400 Hz Силовая цепь: <= 300 В Постоянный ток.
[Ie] номинальный рабочий ток	200 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь 150 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь.
Мощность двигателя, кВт	40 кВт at 220...230 В Переменный ток 50 Гц 75 кВт at 380...400 V Переменный ток 50 Гц 80 кВт at 415...440 V Переменный ток 50 Гц 90 кВт at 500 В Переменный ток 50 Гц 100 кВт at 660...690 В Переменный ток 50 Гц 75 кВт at 1000 В Переменный ток 50 Гц.
Мощность двигателя, л.с.	40 лс at 200/208 V Переменный ток 60 Гц for 3 фазы motors 50 лс at 230/240 V Переменный ток 60 Гц for 3 фазы motors 100 лс at 460/480 V Переменный ток 60 Гц for 3 фазы motors 125 лс at 575/600 V Переменный ток 60 Гц for 3 фазы motors.
Тип цепи управления	Постоянный ток стандартный.
Напряжение цепи управления	24 В Постоянный ток.
Вспомогательные контакты	1 Н.О. + 1 Н.З..
[Up] номинальное импульсное выдерживаемое на	8 кВ в соответствии с ГОСТ IEC 60947.
Категория перенапряжения	III.
[Ith] условный тепловой ток на открытом возду	200 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms	140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1 250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1 1660 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность	1400 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток	250 А 40 °C - 10 мин for Силовая цепь 580 А 40 °C - 1 мин for Силовая цепь 1200 А 40 °C - 10 с for Силовая цепь 1400 А 40 °C - 1 с for Силовая цепь 100 А - 1 с for цепь сигнализации 120 А - 500 мс for цепь сигнализации 140 А - 100 мс for цепь сигнализации.
Соответствующий номинал предохранителя	10 А gG for цепь сигнализации conforming to IEC 60947-5-1 315 А gG at <= 690 V coordination тип 1 for Силовая цепь 250 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление	0,6 мОм - Ith 200 А 50 Гц for Силовая цепь.
[Ui] номинальное напряжение изоляции	Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Цепь сигнализации: 690 В в соответствии с IEC 60947-1 Цепь сигнализации: 600 В CSA сертифицированный Цепь сигнализации: 600 В UL сертифицированный Силовая цепь: 1000 В в соответствии с IEC 60947-4-1.
электрическая износостойкость	0,85 млн. циклов 150 А AC-3 при Ue <= 440 В 1 млн. циклов 200 А AC-1 при Ue <= 440 В.
Мощность, рассеиваемая одним полюсом	24 Вт AC-1 13,5 Вт AC-3.
Front cover	С.
Тип блокировки	Механический Электрический.
Способ монтажа	Рейка Монтаж на панель.
стандарты	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508.
сертификация	BV CCC CSA DNV GL RINA UL EAC UKCA.
Соединения – клеммы	Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм2гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм2жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2жесткий кабель без наконечника Силовая цепь: разъем 1 кабель (-и) 10…120 мм2гибкий без наконечника Силовая цепь: разъем 2 кабель (-и) 10…50 мм2гибкий без наконечника Силовая цепь: разъем 1 кабель (-и) 10…120 мм2гибкий с кабельным наконечником Силовая цепь: разъем 2 кабель (-и) 10…50 мм2гибкий с кабельным наконечником Силовая цепь: разъем 1 кабель (-и) 10…120 мм2жесткий кабель без наконечника Силовая цепь: разъем 2 кабель (-и) 10…50 мм2жесткий кабель без наконечника.
Момент затяжки	Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 12 Н-м - разъем шестигранный 4 мм Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2.
время работы	20...35 мс включение 40...75 мс отключение.
Безопасный уровень надежности	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
механическая износостойкость	8 млн. циклов.
Максимальная частота коммутации	1200 цикл/ч в <60 °C.
Технология использования катушек	Без встроенного модуля защиты от перегрузок.
пределы напряжения цепи управления	0,15...0,4 Uc (-40…70 °C):отпускание Постоянный ток 0,75...1,2 Uc (-40…55 °C):находится в состоянии работы Постоянный ток 1...1.2 Uc (55…70 °C):находится в состоянии работы Постоянный ток.
Постоянная времени	25 мс.
пусковая мощность, Вт	270…365 Вт в 20 °C.
потребляемая мощность при удержании, Вт	2,4…5,1 Вт в 20 °C.
Тип вспом. контактов	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1.
Частота цепи сигнализации	25...400 Гц.
Минимальный коммутируемый ток	5 мА for цепь сигнализации.
Минимальное коммутируемое напряжение	17 В for цепь сигнализации.
Время без перекрытия	1,5 мс при снятии напряжения между НЗ и НО контактом 1,5 мс при подаче напряжения между НЗ и НО контактом.
Сопротивление изоляции	> 10 МОм for цепь сигнализации.
Степень защиты IP	IP20 лицевая панель в соответствии с IEC 60529.
условия эксплуатации	в соответствии с IACS E10.
Защитное исполнение	TH в соответствии с МЭК 60068-2-30.
Степень загрязнения	3.
Рабочая температура окружающей среды	-40…60 °C 60…70 °C с ухудшением рабочих характеристик.
Температура окружающей среды при хранении	-60…80 °C.
Рабочая высота	0...3000 м.
Огнестойкость	850 °C в соответствии с IEC 60695-2-1.
Огнестойкость	V1 в соответствии с UL 94.
Механическая стойкость	Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор замкнут: 15 ГН в течении 11 мс Удары контактор разомкнут: 6 g (ном.) в течение 11 мс.
высота	158 мм.
ширина	266 мм.
глубина	148 мм.
масса продукта	6,4 кг.
Unit Type of Package 1	PCE.
Кол-во едениц в упаковке	1.
Package 1 Height	23,0 см.
Package 1 Width	31,5 см.
Package 1 Length	37,0 см.
Вес упаковки	6,5 кг.
Гарантия (в месяцах)	18.
