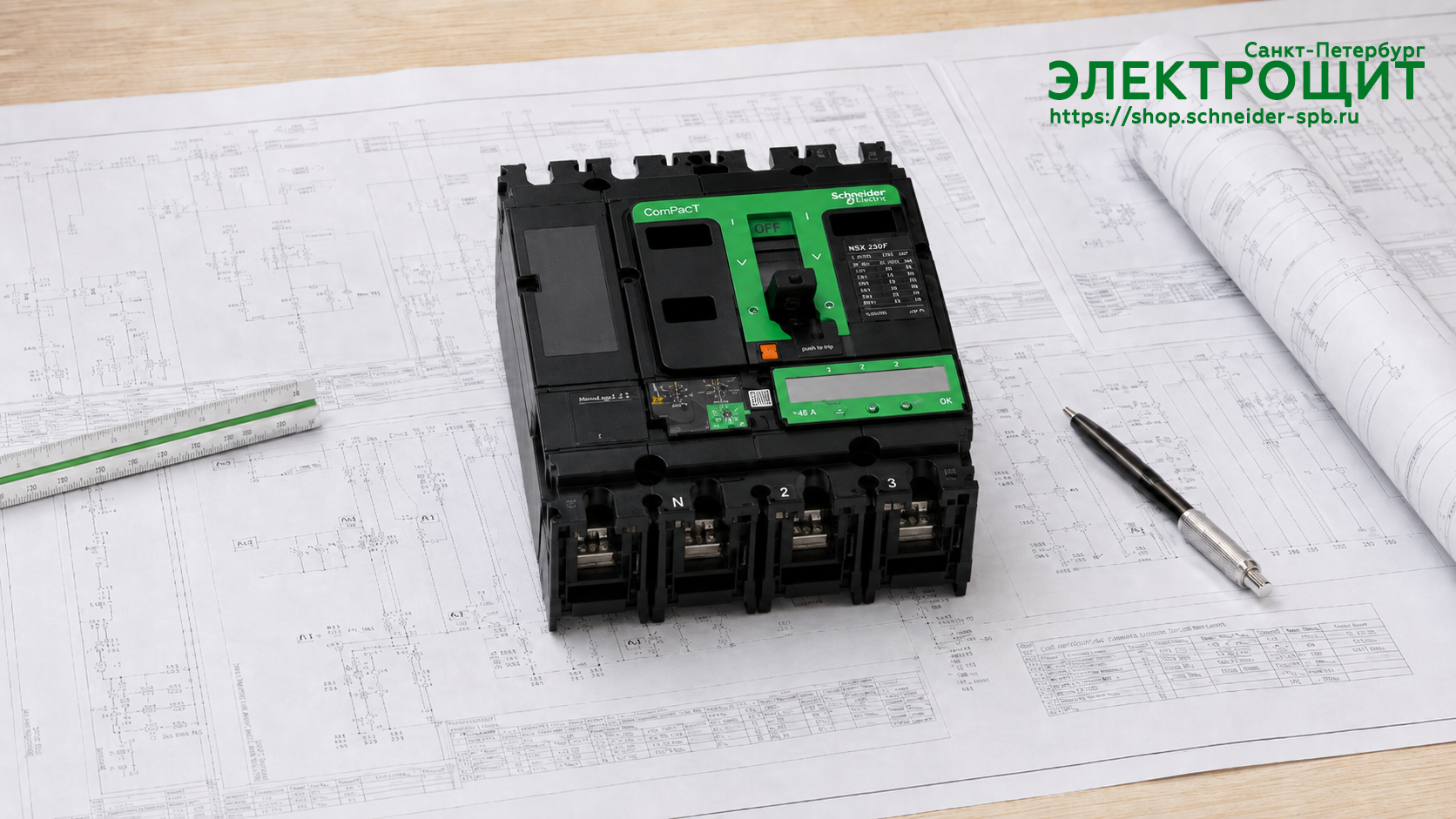

Аксессуары для ComPacT NSX и NSXm Schneider Electric

Аксессуары для ComPacT NSX и NSXm применяют для подключения силовых цепей, управления аппаратом, блокировки, передачи сигналов и изменения способа монтажа. Правильно подобранное оснащение помогает согласовать автоматический выключатель с кабелями, шинами, дверью шкафа, цепями автоматики и требованиями безопасности.

Линейка аксессуаров schneider electric compact nsx позволяет комплектовать аппарат под конкретную схему распределения электроэнергии. При выборе учитывают типоразмер, число полюсов, способ установки, материал и сечение проводников, тип расцепителя, состав вспомогательных цепей и доступное пространство в щите.

Описание и назначение аксессуаров

Подключение силовых цепей

Эта группа обеспечивает надежное присоединение кабелей и шин к силовым выводам аппарата. Выбор решения зависит от материала жилы, способа оконцевания проводника, направления подвода и требуемого расстояния между полюсами.

• Клеммы для медных и алюминиевых кабелей предназначены для прямого подключения проводников соответствующего материала и допустимого сечения.
• Клеммы EverLink применяют с совместимыми исполнениями compact nsx. В каталоге предусмотрены варианты с клеммами для подключения кабелей управления и без них.
• Обжимные наконечники и контактные пластины используют для подготовки кабеля и формирования устойчивого контактного соединения с силовым выводом.
• Расширители полюсов увеличивают расстояние между точками присоединения. Задние присоединения позволяют организовать подвод силовых проводников со стороны задней части монтажной конструкции.

Управление и блокировка

Оснащение этой группы позволяет управлять автоматическим выключателем с передней панели, через дверь шкафа или сбоку. Блокировочные устройства ограничивают доступ к переключению и помогают зафиксировать аппарат в требуемом положении.

• Прямая поворотная рукоятка устанавливается на аппарат и обеспечивает ручное управление.
• Выносная поворотная рукоятка предназначена для управления через дверь шкафа.
• Боковая поворотная рукоятка применяется при необходимости управления справа или слева.
• Устройства для навесных и встроенных замков препятствуют несанкционированному переключению.
• Съемные и стационарные устройства позволяют выполнять блокировку в положении ОТКЛ, а отдельные исполнения также в положениях ОТКЛ и ВКЛ.

Сигнализация и дистанционное отключение

Вспомогательные устройства передают сведения о состоянии аппарата в цепи управления и обеспечивают отключение по внешней команде или при снижении напряжения. Их применяют в системах диспетчеризации, автоматизации и защиты оборудования.

• Контакт OF сообщает положение главных контактов.
• Контакт SD сообщает о срабатывании автоматического выключателя.
• Контакт SDE используется для сигнализации отключения при электрическом повреждении.
• Контакт SDV предназначен для сигнализации срабатывания защиты от токов утечки.
• Независимый расцепитель MX выполняет дистанционное отключение по электрической команде.
• Расцепитель минимального напряжения MN отключает аппарат при недопустимом снижении напряжения в цепи управления.
• Модули SDx и SDTAM применяют для передачи сигналов в цепи управления с учетом установленного расцепителя и назначения защищаемой нагрузки.

Монтаж и изменение исполнения

Монтажные аксессуары позволяют адаптировать автоматы compact nsx к требованиям распределительного щита и выбранному способу обслуживания. Совместимость деталей проверяют по серии, типоразмеру, числу полюсов и исполнению аппарата.

• Цоколь для втычного исполнения служит основой для установки и извлечения аппарата без изменения стационарной части силовых присоединений.
• Подвижная и неподвижная части шасси формируют конструкцию выкатного исполнения и задают положение аппарата относительно присоединений.
• Комплекты контактных штырей обеспечивают электрическое соединение аппарата с элементами втычного или выкатного исполнения.
• Рамки передней панели оформляют место вывода органов управления на панель шкафа. Изоляционные экраны закрывают участки присоединения и повышают уровень электрической изоляции.

Точные данные по аксессуарам из каталога

Как выбрать оснащение

Для выключателей compact nsx сначала определяют задачу. Для силового подключения выбирают клеммы, наконечники, пластины и элементы изоляции. Для управления подбирают рукоятку и блокировку. Для передачи состояния и дистанционного отключения определяют контакты, расцепители и сигнальные модули.

Автоматические выключатели compact nsx могут оснащаться электронными расцепителями compact nsx micrologic. Состав совместимых вспомогательных устройств зависит от модели расцепителя и исполнения аппарата. При подборе schneider compact nsx необходимо сверять каталожные обозначения всех компонентов.

Установка и проверка

Перед монтажом отключают питание, проверяют комплектность и соответствие аксессуара конкретному аппарату. Силовые соединения затягивают с моментом, указанным изготовителем. После сборки контролируют фиксацию клемм, экранов, рукояток и блокировок, затем проверяют переключение, сигнализацию и дистанционное отключение.

Аксессуары schneider electric compact nsx следует устанавливать с соблюдением схемы подключения, изоляционных расстояний и требований документации. Такой подход позволяет использовать автоматические выключатели compact nsx как согласованную систему защиты, управления и контроля.
