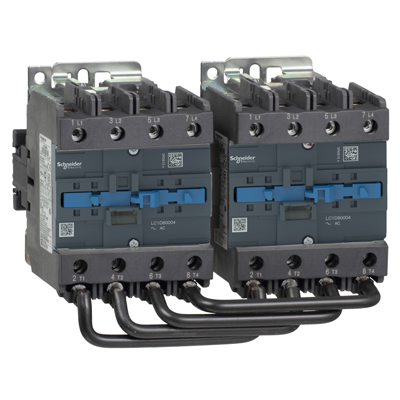

LC2D80004P7 переключающий контактор TeSys Deca 4п 4НО 125А 230В AC с винтовыми клеммами Schneider Electric.

купить LC2D80004P7 переключающий контактор TeSys Deca 4п 4НО 125А 230В AC по цене 114930 p с доставкой и наличием

LC2D80004P7 Schneider Electric переключающий контактор TeSys Deca. 4п. Катушка управления: 230В AC 50/60 Гц

Краткие характеристики LC2D80004P7

Краткие характеристики LC2D80004P7
код заказа. LC2D80004P7
код производителя. LC2D80004P7
Производитель.Schneider Electric
Наименование в прайсе производителя.LC2D80004P7 переключающий контактор TeSys Deca 4п 4НО 125А 230В AC.
Цена и условия покупки

114930 p

Наличие и способы заказа


Добавление товара в корзину

Описание LC2D80004P7

LC2D80004P7 Schneider Electric переключающий контактор TeSys Deca. Тип изделия переключающий контактор. Краткое обозначение устройства LC2D. Описание полюсов 4п. Состав силовых контактов 4НО. Категория применения AC 1. Номинальный рабочий ток 125А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 230В AC 50/60 Гц. Клеммы винтовые. Страна изготовления Франция. LC2D80004P7 Schneider Electric переключающий контактор TeSys Deca 4п 4НО 125А 230В AC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC2D80004P7 - Контактор D 4P (4НО), AC1 125А,230В,50/60ГЦ,зажим под винт | Schneider Electric
Артикул:LC2D80004P7.
СерияTeSys.
Наименование продуктаTeSys Deca.
Тип продуктаКонтакторный переключатель.
Краткое название устройстваLC2D.
Применение контактораАктивная нагрузка.
Категория примененияAC-1
AC-3
AC-3e
AC-4.
Комплектация изделияPreassembled, with prewired power connections.
Описание полюсов4P.
power pole contact composition4 Н.О..
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток.
[Ie] номинальный рабочий ток125 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь
80 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь
80 А (at <60 °C) at <= 440 В Переменный ток AC-3e for Силовая цепь
55 А (at <60 °C) at <= 400 V Переменный ток AC-4 for Силовая цепь.
Тип цепи управленияПер. ток в 50/60 Гц.
Напряжение цепи управления230 В Переменный ток 50/60 Гц.
[Up] номинальное импульсное выдерживаемое на8 кВ в соответствии с ГОСТ IEC 60947.
Категория перенапряженияIII.
[Ith] условный тепловой ток на открытом возду125 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток135 А 40 °C - 10 мин for Силовая цепь
320 А 40 °C - 1 мин for Силовая цепь
640 А 40 °C - 10 с for Силовая цепь
990 А 40 °C - 1 с for Силовая цепь.
Соответствующий номинал предохранителя200 А gG at <= 690 V coordination тип 1 for Силовая цепь
160 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 0,8 мОм - Ith 125 А 50 Гц for Силовая цепь.
[Ui] номинальное напряжение изоляцииСиловая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Силовая цепь: 1000 В в соответствии с IEC 60947-4-1.
Электрическая износостойкость0,8 млн. циклов 125 А AC-1 при Ue <= 690 V.
Мощность, рассеиваемая одним полюсом12,5 Вт AC-1.
Front coverБез.
Тип блокировкиМеханический.
Способ монтажаРейка
Монтаж на панель.
СтандартыCSA C22.2 No 60947-4-1
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-5-1
GB/T 14048.4.
СертификатыUL
CSA
CCC
EU-RO-MR by DNV-GL
UKCA
EAC
CB Scheme.
Соединения – клеммыЦепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2жесткий кабель
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2жесткий кабель
Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником
Силовая цепь: разъем 1 кабель (-и) 4…50 мм2гибкий без наконечника
Силовая цепь: разъем 2 кабель (-и) 4…25 мм2гибкий без наконечника
Силовая цепь: разъем 1 кабель (-и) 4…50 мм2гибкий с кабельным наконечником
Силовая цепь: разъем 2 кабель (-и) 4…16 мм2гибкий с кабельным наконечником
Силовая цепь: разъем 1 кабель (-и) 4…50 мм2жесткий кабель
Силовая цепь: разъем 2 кабель (-и) 4…25 мм2жесткий кабель.
Момент затяжкиЦепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм
Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 12 Н-м - разъем - с помощью отвертки плоск. O 6 - O 8 мм
Силовая цепь: 12 Н-м - разъем шестигранный 4 мм
Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2.
Время работы20...35 мс включение
6...20 мс отключение.
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость4 млн. циклов.
Максимальная частота коммутации3600 цикл/ч в <60 °C.
Технология использования катушекБез встроенного модуля защиты от перегрузок.
пределы напряжения цепи управления0,3...0,6 Uc (-40…55 °C):отпускание Переменный ток 50/60 Гц
0,8...1,1 Uc (-40…55 °C):находится в состоянии работы Переменный ток 50 Гц
0,85...1,1 Uc (-40…55 °C):находится в состоянии работы Переменный ток 60 Гц.
Потребляемая мощность при срабатывании 245 В·А 60 Гц cos phi 0,75 (at 20 °C)
245 В·А 50 Гц cos phi 0,75 (at 20 °C).
Потребляемая мощность при удержании, В·А26 В·А 60 Гц cos phi 0,3 (at 20 °C)
26 В·А 50 Гц cos phi 0,3 (at 20 °C).
Теплоотдача6…10 Вт в 50/60 Гц.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
условия эксплуатациив соответствии с IACS E10.
Защитное исполнениеTH в соответствии с МЭК 60068-2-30.
Степень загрязнения3.
Рабочая температура окружающей среды-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Температура окружающей среды при хранении-60…80 °C.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьВибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
Удары контактор разомкнут: 8 g (ном.) в течение 11 мс
Вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
Удары контактор замкнут: 10 ГН в течении 11 мс.
высота127 мм.
ширина207 мм.
глубина158 мм.
масса продукта3,2 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height18,400 см.
Package 1 Width18,600 см.
Package 1 Length25,200 см.
Вес упаковки3,892 кг.
Unit Type of Package 2S03.
Number of Units in Package 22.
Package 2 Height30,000 см.
Package 2 Width30,000 см.
Package 2 Length40,000 см.
Package 2 Weight8,271 кг.
Гарантия (в месяцах)18.
