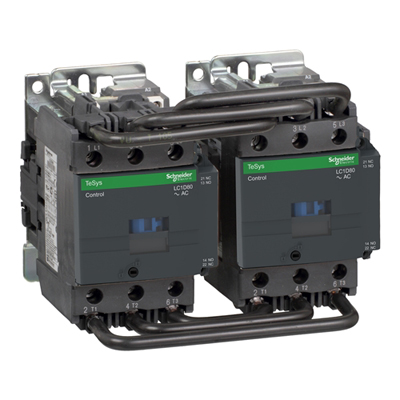

LC2D80F5 реверсивный контактор TeSys Deca 3п 3НО 80А 110В AC с винтовыми клеммами Schneider Electric.

купить LC2D80F5 реверсивный контактор TeSys Deca 3п 3НО 80А 110В AC по цене 77020 p с доставкой и наличием

LC2D80F5 Schneider Electric реверсивный контактор TeSys Deca. 3п. Катушка управления: 110В AC 50 Гц

Краткие характеристики LC2D80F5

Краткие характеристики LC2D80F5
код заказа. LC2D80F5
код производителя. LC2D80F5
Производитель.Schneider Electric
Наименование в прайсе производителя.LC2D80F5 реверсивный контактор TeSys Deca 3п 3НО 80А 110В AC.
Цена и условия покупки

77020 p

Наличие и способы заказа


Добавление товара в корзину

Описание LC2D80F5

LC2D80F5 Schneider Electric реверсивный контактор TeSys Deca. Тип изделия реверсивный контактор. Краткое обозначение устройства LC2D. Описание полюсов 3п. Состав силовых контактов 3НО. Состав вспомогательных контактов 1НО+1НЗ. Категория применения AC 3, AC 3e. Номинальный рабочий ток 80А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 110В AC 50 Гц. Клеммы винтовые. Страна изготовления Франция. LC2D80F5 Schneider Electric реверсивный контактор TeSys Deca 3п 3НО 80А 110В AC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC2D80F5 - Реверсивный контактор D 3P, 80А,НО+НЗ,110В,50ГЦ,зажим под винт | Schneider Electric
Артикул:LC2D80F5.
СерияTeSys.
Наименование продуктаTeSys Deca.
Тип продуктаРеверсивный контактор.
Краткое название устройстваLC2D.
Применение контактораАктивная нагрузка
Управление электродвигателем.
Категория примененияAC-1
AC-3
AC-3e
AC-4.
Комплектация изделияПредварительно собранный с силовой сборной шиной реверсирования.
Описание полюсов3P.
power pole contact composition3 Н.О..
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток.
[Ie] номинальный рабочий ток125 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь
80 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь
80 А (at <60 °C) at <= 440 В Переменный ток AC-3e for Силовая цепь
55 А (at <60 °C) at <= 400 V Переменный ток AC-4 for Силовая цепь.
Мощность двигателя, кВт22 кВт at 220...230 В Переменный ток 50 Гц
37 кВт at 380...400 V Переменный ток 50 Гц
45 кВт at 415...440 V Переменный ток 50 Гц
55 кВт at 500 В Переменный ток 50 Гц
45 кВт at 660...690 В Переменный ток 50 Гц.
Мощность двигателя, л.с.20 лс at 200/208 V Переменный ток 60 Гц for 3 фазы motors
7,5 лс at 115 V Переменный ток 60 Гц for 1 фаза motors
15 лс at 230/240 V Переменный ток 60 Гц for 1 фаза motors
25 лс at 230/240 V Переменный ток 60 Гц for 3 фазы motors
60 лс at 460/480 V Переменный ток 60 Гц for 3 фазы motors
60 лс at 575/600 V Переменный ток 60 Гц for 3 фазы motors.
Тип цепи управленияПер. ток в 50 Гц.
Напряжение цепи управления110 В Переменный ток 50 Гц.
Вспомогательные контакты1 Н.О. + 1 Н.З..
[Up] номинальное импульсное выдерживаемое на8 кВ в соответствии с ГОСТ IEC 60947.
Категория перенапряженияIII.
[Ith] условный тепловой ток на открытом возду10 А (at 60 °C) for цепь сигнализации
125 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1
250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1
1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток135 А 40 °C - 10 мин for Силовая цепь
320 А 40 °C - 1 мин for Силовая цепь
640 А 40 °C - 10 с for Силовая цепь
990 А 40 °C - 1 с for Силовая цепь
100 А - 1 с for цепь сигнализации
120 А - 500 мс for цепь сигнализации
140 А - 100 мс for цепь сигнализации.
Соответствующий номинал предохранителя10 А gG for цепь сигнализации conforming to IEC 60947-5-1
200 А gG at <= 690 V coordination тип 1 for Силовая цепь
160 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 0,8 мОм - Ith 125 А 50 Гц for Силовая цепь.
[Ui] номинальное напряжение изоляцииСиловая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный
Силовая цепь: 1000 В в соответствии с IEC 60947-4-1.
Электрическая износостойкость0,8 млн. циклов 125 А AC-1 при Ue <= 440 В
1,5 млн. циклов 80 А AC-3 при Ue <= 440 В
1,5 млн. циклов 80 А AC-3e при Ue <= 440 В.
Мощность, рассеиваемая одним полюсом12,5 Вт AC-1
5,1 Вт AC-3
5,1 Вт AC-3e.
Front coverС.
Тип блокировкиМеханический.
Способ монтажаМонтаж на панель
Рейка.
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60335-2-40:Annex JJ.
СертификатыUL
CSA
RINA
ГОСТ
CCC
DNV
LROS (Lloyds register of shipping)
GL
BV
UKCA.
Соединения – клеммыЦепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2жесткий кабель
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2жесткий кабель
Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником
Силовая цепь: разъем 1 кабель (-и) 4…50 мм2гибкий без наконечника
Силовая цепь: разъем 2 кабель (-и) 4…25 мм2гибкий без наконечника
Силовая цепь: разъем 1 кабель (-и) 4…50 мм2гибкий с кабельным наконечником
Силовая цепь: разъем 2 кабель (-и) 4…16 мм2гибкий с кабельным наконечником
Силовая цепь: разъем 1 кабель (-и) 4…50 мм2жесткий кабель
Силовая цепь: разъем 2 кабель (-и) 4…25 мм2жесткий кабель.
Момент затяжкиЦепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм
Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 12 Н-м - разъем - с помощью отвертки плоск. O 6 - O 8 мм
Силовая цепь: 12 Н-м - разъем шестигранный 4 мм
Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2.
Время работы20...35 мс включение
6...20 мс отключение.
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость10 млн. циклов.
Максимальная частота коммутации3600 цикл/ч в <60 °C.
Технология использования катушекБез встроенного модуля защиты от перегрузок.
пределы напряжения цепи управления0,3...0,6 Uc (-40…70 °C):отпускание Переменный ток 50 Гц
0,85...1,1 Uc (-40…55 °C):находится в состоянии работы Переменный ток 50 Гц
1...1.1 Uc (55…70 °C):находится в состоянии работы Переменный ток 50 Гц.
Потребляемая мощность при срабатывании 200 В·А 50 Гц cos phi 0,75 (at 20 °C).
Потребляемая мощность при удержании, В·А20 В·А 50 Гц cos phi 0,3 (at 20 °C).
Теплоотдача6…10 Вт в 50 Гц.
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1.
Частота цепи сигнализации25...400 Гц.
Минимальный коммутируемый ток5 мА for цепь сигнализации.
Минимальное коммутируемое напряжение17 В for цепь сигнализации.
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом.
Сопротивление изоляции> 10 МОм for цепь сигнализации.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
условия эксплуатациив соответствии с IACS E10.
Защитное исполнениеTH в соответствии с МЭК 60068-2-30.
Степень загрязнения3.
Рабочая температура окружающей среды-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Температура окружающей среды при хранении-60…80 °C.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьВибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
Удары контактор разомкнут: 8 g (ном.) в течение 11 мс
Вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
Удары контактор замкнут: 10 ГН в течении 11 мс.
высота127 мм.
ширина182 мм.
глубина158 мм.
масса продукта3,2 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height19,0 см.
Package 1 Width19,0 см.
Package 1 Length25,0 см.
Вес упаковки3,755 кг.
Гарантия (в месяцах)18.
