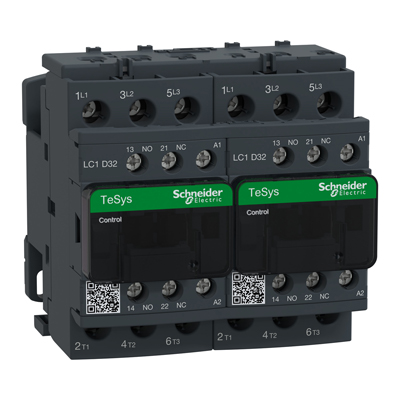

LC2D32B7 реверсивный контактор TeSys Deca 3п 3НО 32А 24В AC с винтовыми клеммами Schneider Electric.

купить LC2D32B7 реверсивный контактор TeSys Deca 3п 3НО 32А 24В AC по цене 24770 p с доставкой и наличием

LC2D32B7 Schneider Electric реверсивный контактор TeSys Deca. 3п. Катушка управления: 24В AC 50/60 Гц

Краткие характеристики LC2D32B7

Краткие характеристики LC2D32B7
код заказа. LC2D32B7
код производителя. LC2D32B7
Производитель.Schneider Electric
Наименование в прайсе производителя.LC2D32B7 реверсивный контактор TeSys Deca 3п 3НО 32А 24В AC.
Цена и условия покупки

24770 p

Наличие и способы заказа


Добавление товара в корзину

Описание LC2D32B7

LC2D32B7 Schneider Electric реверсивный контактор TeSys Deca. Тип изделия реверсивный контактор. Краткое обозначение устройства LC2D. Описание полюсов 3п. Состав силовых контактов 3НО. Категория применения AC 3, AC 3e. Номинальный рабочий ток 32А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 24В AC 50/60 Гц. Клеммы винтовые. Страна изготовления Франция. LC2D32B7 Schneider Electric реверсивный контактор TeSys Deca 3п 3НО 32А 24В AC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC2D32B7 - Реверсивный контактор D 3P, 32А,НО+НЗ,24B,50/60ГЦ | Schneider Electric
Артикул:LC2D32B7.
СерияTeSys
TeSys Deca.
Наименование продуктаTeSys D
TeSys Deca.
Тип продуктаРеверсивный контактор.
Краткое название устройстваLC2D.
Применение контактораАктивная нагрузка
Управление электродвигателем.
Категория примененияAC-1
AC-3
AC-3e.
Комплектация изделияПредварительно собранный с силовой сборной шиной реверсирования.
Описание полюсов3P.
power pole contact composition3 Н.О..
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток.
[Ie] номинальный рабочий ток32 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь
50 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь
32 А (at <60 °C) at <= 440 В Переменный ток AC-3e for Силовая цепь.
Мощность двигателя, кВт7,5 кВт at 220...230 В Переменный ток 50...60 Гц
15 кВт at 380...400 V Переменный ток 50...60 Гц
15 кВт at 415 В Переменный ток 50...60 Гц
15 кВт at 440 В Переменный ток 50...60 Гц
18,5 кВт at 500 В Переменный ток 50...60 Гц
18,5 кВт at 660...690 В Переменный ток 50...60 Гц.
Мощность двигателя, л.с.2 лс at 115 V Переменный ток 60 Гц for 1 фаза motors
5 лс at 230/240 V Переменный ток 60 Гц for 1 фаза motors
10 лс at 200/208 V Переменный ток 60 Гц for 3 фазы motors
10 лс at 230/240 V Переменный ток 60 Гц for 3 фазы motors
20 лс at 460/480 V Переменный ток 60 Гц for 3 фазы motors
30 лс at 575/600 V Переменный ток 60 Гц for 3 фазы motors.
Тип цепи управленияПер. ток в 50/60 Гц.
Напряжение цепи управления24 В Переменный ток 50/60 Гц.
Вспомогательные контакты1 Н.О. + 1 Н.З..
[Up] номинальное импульсное выдерживаемое на6 кВ в соответствии с ГОСТ IEC 60947.
Категория перенапряженияIII.
[Ith] условный тепловой ток на открытом возду10 А (at 60 °C) for цепь сигнализации
50 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1
250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1
550 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность550 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток60 А 40 °C - 10 мин for Силовая цепь
138 А 40 °C - 1 мин for Силовая цепь
260 А 40 °C - 10 с for Силовая цепь
430 А 40 °C - 1 с for Силовая цепь
100 А - 1 с for цепь сигнализации
120 А - 500 мс for цепь сигнализации
140 А - 100 мс for цепь сигнализации.
Соответствующий номинал предохранителя10 А gG for цепь сигнализации conforming to IEC 60947-5-1
63 А gG at <= 690 V coordination тип 1 for Силовая цепь
63 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 2 мОм - Ith 50 А 50 Гц for Силовая цепь.
[Ui] номинальное напряжение изоляцииСиловая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный.
Электрическая износостойкость1,65 млн. циклов 32 А AC-3 при Ue <= 440 В
1,4 млн. циклов 50 А AC-1 при Ue <= 440 В
1,65 млн. циклов 32 А AC-3e при Ue <= 440 В.
Мощность, рассеиваемая одним полюсом2 Вт AC-3
5 Вт AC-1
2 Вт AC-3e.
Front coverС.
Тип блокировкиМеханический.
Способ монтажаРейка
Монтаж на панель.
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60335-2-40:Annex JJ
IEC 60335-1.
СертификатыUL
CSA
RINA
ГОСТ
CCC
DNV
LROS (Lloyds register of shipping)
GL
BV
UKCA
CB.
Соединения – клеммыЦепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2жесткий кабель
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2жесткий кабель
Силовая цепь: винтовой зажим 1 кабель (-и) 2,5…10 мм2гибкий без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 2,5…10 мм2гибкий без наконечника
Силовая цепь: винтовой зажим 1 кабель (-и) 1…10 мм2гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 2 кабель (-и) 1,5…6 мм2гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 1 кабель (-и) 1,5…10 мм2жесткий кабель
Силовая цепь: винтовой зажим 2 кабель (-и) 2,5…10 мм2жесткий кабель.
Момент затяжкиЦепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 2,5 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм
Силовая цепь: 2,5 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2
Силовая цепь: 2,5 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2.
Время работы12...22 мс включение
4...19 мс отключение.
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость15 млн. циклов.
Максимальная частота коммутации3600 цикл/ч в <60 °C.
Технология использования катушекБез встроенного модуля защиты от перегрузок.
пределы напряжения цепи управления0,3...0,6 Uc (-40…70 °C):отпускание Переменный ток 50/60 Гц
0,8...1,1 Uc (-40…60 °C):находится в состоянии работы Переменный ток 50 Гц
0,85...1,1 Uc (-40…60 °C):находится в состоянии работы Переменный ток 60 Гц
1...1.1 Uc (60…70 °C):находится в состоянии работы Переменный ток 50/60 Гц.
Потребляемая мощность при срабатывании 70 В·А 60 Гц cos phi 0,75 (at 20 °C)
70 В·А 50 Гц cos phi 0,75 (at 20 °C).
Потребляемая мощность при удержании, В·А7,5 В·А 60 Гц cos phi 0,3 (at 20 °C)
7 В·А 50 Гц cos phi 0,3 (at 20 °C).
Теплоотдача2…3 Вт в 50/60 Гц.
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1.
Частота цепи сигнализации25...400 Гц.
Минимальный коммутируемый ток5 мА for цепь сигнализации.
Минимальное коммутируемое напряжение17 В for цепь сигнализации.
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом.
Сопротивление изоляции> 10 МОм for цепь сигнализации.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
условия эксплуатациив соответствии с IACS E10
в соответствии с IEC 60947-1 Annex Q category D.
Защитное исполнениеTH в соответствии с МЭК 60068-2-30.
Степень загрязнения3.
Рабочая температура окружающей среды-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Температура окружающей среды при хранении-60…80 °C.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьВибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
Удары контактор замкнут: 15 ГН в течении 11 мс
Удары контактор разомкнут: 8 g (ном.) в течение 11 мс.
высота85 мм.
ширина90 мм.
глубина92 мм.
масса продукта0,797 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height11,5 см.
Package 1 Width12,5 см.
Package 1 Length14,0 см.
Вес упаковки952,0 г.
Unit Type of Package 2S02.
Number of Units in Package 25.
Package 2 Height15,0 см.
Package 2 Width30,0 см.
Package 2 Length40,0 см.
Package 2 Weight5,09 кг.
Гарантия (в месяцах)18.
