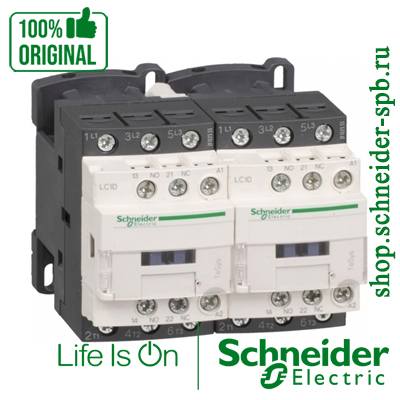

LC2D32MD реверсивный контактор TeSys Deca 3п 3НО 32А 220В DC с винтовыми клеммами Schneider Electric.

Name: LC2D32MD реверсивный контактор TeSys Deca 3п 3НО 32А 220В DC
Brand: Schneider Electric
SKU: LC2D32MD
Price: 23151 RUB
Availability: InStock
Rating: 1 (86 reviews)

Краткие характеристики LC2D32MD
код заказа.	LC2D32MD
код производителя.	LC2D32MD
Производитель.	Schneider Electric
Наименование в прайсе производителя.	LC2D32MD реверсивный контактор TeSys Deca 3п 3НО 32А 220В DC.

23151 p

zakaz@elektroshchit.ru

Описание LC2D32MD

LC2D32MD Schneider Electric реверсивный контактор TeSys Deca. Тип изделия реверсивный контактор. Краткое обозначение устройства LC2D. Описание полюсов 3п. Состав силовых контактов 3НО. Категория применения AC 3, AC 3e. Номинальный рабочий ток 32А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 220В DC. Клеммы винтовые. Страна изготовления Франция. LC2D32MD Schneider Electric реверсивный контактор TeSys Deca 3п 3НО 32А 220В DC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC2D32MD - Реверсивный контактор D 3P, 32А,НО+НЗ,220B DС | Schneider Electric
Артикул:	LC2D32MD.
Серия	TeSys.
Наименование продукта	TeSys Deca.
Тип продукта	Реверсивный контактор.
Краткое название устройства	LC2D.
Применение контактора	Активная нагрузка Управление электродвигателем.
Категория применения	AC-1 AC-3.
Комплектация изделия	Предварительно собранный с силовой сборной шиной реверсирования.
Описание полюсов	3P.
power pole contact composition	3 Н.О..
[Ue] номинальное рабочее напряжение	Силовая цепь: <= 690 V Переменный ток 25...400 Hz Силовая цепь: <= 300 В Постоянный ток.
[Ie] номинальный рабочий ток	32 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь 50 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь.
Мощность двигателя, кВт	7,5 кВт at 220...230 В Переменный ток 50 Гц 15 кВт at 380...400 V Переменный ток 50 Гц 15 кВт at 415...440 V Переменный ток 50 Гц 18,5 кВт at 500 В Переменный ток 50 Гц 18,5 кВт at 660...690 В Переменный ток 50 Гц.
Мощность двигателя, л.с.	2 лс at 115 V Переменный ток 60 Гц for 1 фаза motors 5 лс at 230/240 V Переменный ток 60 Гц for 1 фаза motors 7,5 лс at 200/208 V Переменный ток 60 Гц for 3 фазы motors 10 лс at 230/240 V Переменный ток 60 Гц for 3 фазы motors 20 лс at 460/480 V Переменный ток 60 Гц for 3 фазы motors 30 лс at 575/600 V Переменный ток 60 Гц for 3 фазы motors.
Тип цепи управления	Постоянный ток стандартный.
Напряжение цепи управления	220 В Постоянный ток.
Вспомогательные контакты	1 Н.О. + 1 Н.З..
[Up] номинальное импульсное выдерживаемое на	6 кВ в соответствии с ГОСТ IEC 60947.
Категория перенапряжения	III.
[Ith] условный тепловой ток на открытом возду	10 А (at 60 °C) for цепь сигнализации 50 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms	140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1 250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1 550 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность	550 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток	60 А 40 °C - 10 мин for Силовая цепь 138 А 40 °C - 1 мин for Силовая цепь 260 А 40 °C - 10 с for Силовая цепь 430 А 40 °C - 1 с for Силовая цепь 100 А - 1 с for цепь сигнализации 120 А - 500 мс for цепь сигнализации 140 А - 100 мс for цепь сигнализации.
Соответствующий номинал предохранителя	10 А gG for цепь сигнализации conforming to IEC 60947-5-1 63 А gG at <= 690 V coordination тип 1 for Силовая цепь 63 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление	2 мОм - Ith 50 А 50 Гц for Силовая цепь.
[Ui] номинальное напряжение изоляции	Силовая цепь: 690 В в соответствии с IEC 60947-4-1 Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Цепь сигнализации: 690 В в соответствии с IEC 60947-1 Цепь сигнализации: 600 В CSA сертифицированный Цепь сигнализации: 600 В UL сертифицированный.
Электрическая износостойкость	1,65 млн. циклов 32 А AC-3 при Ue <= 440 В 1,4 млн. циклов 50 А AC-1 при Ue <= 440 В.
Мощность, рассеиваемая одним полюсом	2 Вт AC-3 5 Вт AC-1.
Front cover	С.
Тип блокировки	Механический.
Способ монтажа	Рейка Монтаж на панель.
Стандарты	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508.
Сертификаты	ГОСТ GL DNV CCC RINA BV UL LROS (Lloyds register of shipping) CSA.
Соединения – клеммы	Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2жесткий кабель Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2жесткий кабель Силовая цепь: винтовой зажим 1 кабель (-и) 2,5…10 мм2гибкий без наконечника Силовая цепь: винтовой зажим 2 кабель (-и) 2,5…10 мм2гибкий без наконечника Силовая цепь: винтовой зажим 1 кабель (-и) 1…10 мм2гибкий с кабельным наконечником Силовая цепь: винтовой зажим 2 кабель (-и) 1,5…6 мм2гибкий с кабельным наконечником Силовая цепь: винтовой зажим 1 кабель (-и) 1,5…10 мм2жесткий кабель Силовая цепь: винтовой зажим 2 кабель (-и) 2,5…10 мм2жесткий кабель.
Момент затяжки	Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 2,5 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм Силовая цепь: 2,5 Н-м - винтовой зажим - с помощью отвертки Philips No 2.
Время работы	53.55...72.45 мс включение 16...24 мс отключение.
Безопасный уровень надежности	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость	30 млн. циклов.
Максимальная частота коммутации	3600 цикл/ч в <60 °C.
Технология использования катушек	Встроенный симметричный защитный стабилитрон.
пределы напряжения цепи управления	0,1...0,25 Uc (-40…70 °C):отпускание Постоянный ток 0,7...1,25 Uc (-40…60 °C):находится в состоянии работы Постоянный ток 1...1.25 Uc (60…70 °C):находится в состоянии работы Постоянный ток.
Постоянная времени	28 мс.
Пусковая мощность, Вт	5,4 Вт 20 °C).
Потребляемая мощность при удержании, Вт	5,4 Вт в 20 °C.
Тип вспом. контактов	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1.
Частота цепи сигнализации	25...400 Гц.
Минимальный коммутируемый ток	5 мА for цепь сигнализации.
Минимальное коммутируемое напряжение	17 В for цепь сигнализации.
Время без перекрытия	1,5 мс при снятии напряжения между НЗ и НО контактом 1,5 мс при подаче напряжения между НЗ и НО контактом.
Сопротивление изоляции	> 10 МОм for цепь сигнализации.
Степень защиты IP	IP20 лицевая панель в соответствии с IEC 60529.
условия эксплуатации	в соответствии с IACS E10 в соответствии с IEC 60947-1 Annex Q category D.
Защитное исполнение	TH в соответствии с МЭК 60068-2-30.
Степень загрязнения	3.
Рабочая температура окружающей среды	-40…60 °C 60…70 °C с ухудшением рабочих характеристик.
Температура окружающей среды при хранении	-60…80 °C.
Рабочая высота	0...3000 м.
Огнестойкость	850 °C в соответствии с IEC 60695-2-1.
Огнестойкость	V1 в соответствии с UL 94.
Механическая стойкость	Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор замкнут: 15 ГН в течении 11 мс Удары контактор разомкнут: 8 g (ном.) в течение 11 мс.
высота	85 мм.
ширина	90 мм.
глубина	101 мм.
масса продукта	1,127 кг.
Unit Type of Package 1	PCE.
Кол-во едениц в упаковке	1.
Package 1 Height	10,9 см.
Package 1 Width	11,4 см.
Package 1 Length	11,8 см.
Вес упаковки	1,17 кг.
Гарантия (в месяцах)	18.
