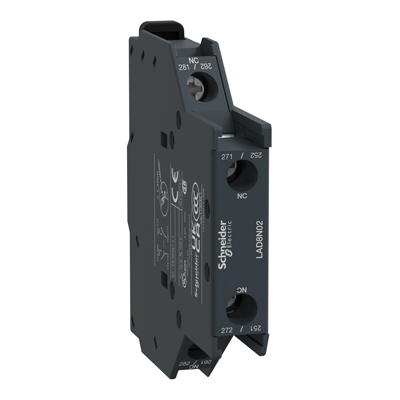

LAD8N02 дополнительный контактный блок TeSys D 2НЗ боковой монтаж Schneider Electric.
LAD8N02 Schneider Electric дополнительный контактный блок TeSys D. Контакты: 2НЗ. Монтаж: боковой. Клеммы: винтовые зажимы
Краткие характеристики LAD8N02
| код заказа. | LAD8N02 |
| код производителя. | LAD8N02 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | LAD8N02 дополнительный контактный блок Schneider Electric TeSys D 2НЗ боковой монтаж. |
Цена и условия покупки
1210 p
Добавление товара в корзину
Описание LAD8N02
LAD8N02 Schneider Electric дополнительный контактный блок TeSys D. Тип изделия дополнительный контактный блок мгновенного действия. Состав контактов 2НЗ. Монтаж боковой. Клеммы подключения винтовые зажимы. Страна изготовления Франция. LAD8N02 Schneider Electric дополнительный контактный блок TeSys D 2НЗ боковой монтаж купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.
Технические характеристики
| Артикул: | LAD8N02. |
| Серия | TeSys. |
| Наименование продукта | TeSys Deca. |
| Тип продукта | Блок вспомогательных контактов. |
| совместимость продукта | LC1D80...D95. |
| Совместимость серий продукта | TeSys Deca LC1D09…95 AC coil TeSys Deca LC1D40A…80A AC Coil TeSys Deca LC1D115/150 TeSys Deca CAD AC coil TeSys F LC1F. |
| Место монтажа | Сторона. |
| Конфигурация главных контактов | 2 Н.З.. |
| Contacts operation | Мгновенный. |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток 25...400 Hz. |
| [Ie] номинальный рабочий ток | 6 А at 120 В AC-15 1,04 А at 690 В AC-15 0,55 А at 125 В DC-13 0,1 А at 600 В DC-13. |
| [Ui] номинальное напряжение изоляции | 690 В в соответствии с IEC 60947-5-1 600 В в соответствии с UL 600 В в соответствии с CSA. |
| [Ith] условный тепловой ток на открытом возду | 10 А (at 60 °C). |
| Стандарты | EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ. |
| Сертификаты | CB Scheme UL CSA CCC EAC UKCA. |
| Номинальная включающая способность Irms | 140 А Переменный ток conforming to IEC 60947-5-1 250 А Постоянный ток conforming to IEC 60947-5-1. |
| Допустимый кратковременно выдерживаемый ток | 100 А 1 с 120 А 500 мс 140 А 100 мс. |
| Тип защиты | Предохранитель gG 10 А. |
| Механическая износостойкость | 30 млн. циклов. |
| Минимальный коммутируемый ток | 5 мА. |
| Минимальное коммутируемое напряжение | 17 В. |
| Время без перекрытия | 1,5 мс при снятии напряжения нет времени перекрытия между Н.З. и Н.О. контактами 1,5 мс при подаче напряжения нет времени перекрытия между Н.З. и Н.О. контактами. |
| Сопротивление изоляции | > 10 МОм. |
| Соединения – клеммы | Винтовой зажим 1 кабель (-и) 1…4 мм2гибкий с кабельным наконечником Винтовой зажим 1 кабель (-и) 1…4 мм2гибкий без наконечника Винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником Винтовой зажим 2 кабель (-и) 1…4 мм2гибкий без наконечника Винтовой зажим 1 кабель (-и) 1…4 мм2жесткий без наконечника Винтовой зажим 2 кабель (-и) 1…4 мм2жесткий без наконечника. |
| Момент затяжки | 1,7 Н-м - с помощью отвертки плоск. O 6 мм 1,7 Н-м - с помощью отвертки Philips No 2 1,7 Н-м - с помощью отвертки pozidriv No 2. |
| высота | 72 мм. |
| ширина | 12,5 мм. |
| глубина | 71,3 мм. |
| Характеристики окружающей среды | Нормальные окружающие условия. |
| Степень защиты IP | IP20 conforming to IEC 60529. |
| Защитное исполнение | TH в соответствии с IEC 60068. |
| Температура окружающей среды при хранении | -60…80 °C. |
| Рабочая температура окружающей среды | -5…60 °C. |
| Рабочая высота | 3000 м. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 3,000 см. |
| Package 1 Width | 7,400 см. |
| Package 1 Length | 8,300 см. |
| Вес упаковки | 60,000 г. |
| Unit Type of Package 2 | S02. |
| Number of Units in Package 2 | 60. |
| Package 2 Height | 15,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 4,140 кг. |
| Unit Type of Package 3 | P06. |
| Number of Units in Package 3 | 960. |
| Package 3 Height | 75,000 см. |
| Package 3 Width | 60,000 см. |
| Package 3 Length | 80,000 см. |
| Package 3 Weight | 79,000 кг. |
| Гарантия (в месяцах) | 18. |
