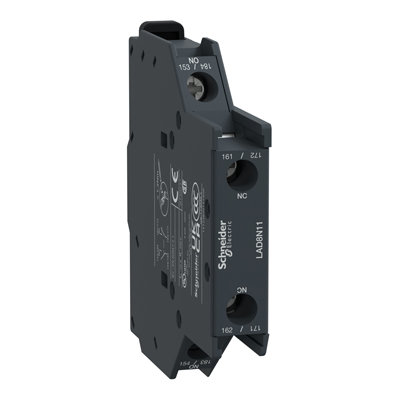

LAD8N11 дополнительный контактный блок TeSys D 1НО+1НЗ боковой монтаж Schneider Electric.
LAD8N11 Schneider Electric дополнительный контактный блок TeSys D. Контакты: 1НО+1НЗ. Монтаж: боковой. Клеммы: винтовые зажимы
в наличии 71 шт
Краткие характеристики LAD8N11
| код заказа. | LAD8N11 |
| код производителя. | LAD8N11 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | LAD8N11 дополнительный контактный блок Schneider Electric TeSys D 1НО+1НЗ боковой монтаж. |
Цена и условия покупки
5000 p
Добавление товара в корзину
Описание LAD8N11
LAD8N11 Schneider Electric дополнительный контактный блок TeSys D. Тип изделия дополнительный контактный блок мгновенного действия. Состав контактов 1НО+1НЗ. Монтаж боковой. Клеммы подключения винтовые зажимы. Страна изготовления Франция. LAD8N11 Schneider Electric дополнительный контактный блок TeSys D 1НО+1НЗ боковой монтаж купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.
Технические характеристики
| Артикул: | LAD8N11. |
| Серия | TeSys. |
| Наименование продукта | TeSys Deca. |
| Тип продукта | Блок вспомогательных контактов. |
| Совместимость серий продукта | TeSys Deca LC1D09…95 AC coil TeSys Deca LC1D115/150 TeSys Deca LC1D40A…80A AC Coil TeSys Deca CAD AC coil TeSys F LC1F. |
| Место монтажа | Сторона. |
| Конфигурация главных контактов | 1 Н.О. + 1 Н.З.. |
| Contacts operation | Мгновенный. |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток 25...400 Hz. |
| [Ie] номинальный рабочий ток | 6 А at 120 В AC-15 1,04 А at 690 В AC-15 0,55 А at 125 В DC-13 0,1 А at 600 В DC-13. |
| [Ui] номинальное напряжение изоляции | 690 В в соответствии с IEC 60947-5-1 600 В в соответствии с UL 600 В в соответствии с CSA. |
| [Ith] условный тепловой ток на открытом возду | 10 А (at 60 °C). |
| Стандарты | EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ. |
| Сертификаты | CB Scheme UL CSA CCC EAC UKCA. |
| Номинальная включающая способность Irms | 140 А Переменный ток conforming to IEC 60947-5-1 250 А Постоянный ток conforming to IEC 60947-5-1. |
| Допустимый кратковременно выдерживаемый ток | 100 А 1 с 120 А 500 мс 140 А 100 мс. |
| Тип защиты | Предохранитель gG 10 А. |
| Механическая износостойкость | 30 млн. циклов. |
| Минимальный коммутируемый ток | 5 мА. |
| Минимальное коммутируемое напряжение | 17 В. |
| Время без перекрытия | 1,5 мс при снятии напряжения нет времени перекрытия между Н.З. и Н.О. контактами 1,5 мс при подаче напряжения нет времени перекрытия между Н.З. и Н.О. контактами. |
| Сопротивление изоляции | > 10 МОм. |
| Соединения – клеммы | Винтовой зажим 1 кабель (-и) 1…4 мм2гибкий с кабельным наконечником Винтовой зажим 1 кабель (-и) 1…4 мм2гибкий без наконечника Винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником Винтовой зажим 2 кабель (-и) 1…4 мм2гибкий без наконечника Винтовой зажим 1 кабель (-и) 1…4 мм2жесткий без наконечника Винтовой зажим 2 кабель (-и) 1…4 мм2жесткий без наконечника. |
| Момент затяжки | 1,7 Н-м - с помощью отвертки плоск. O 6 мм 1,7 Н-м - с помощью отвертки Philips No 2 1,7 Н-м - с помощью отвертки pozidriv No 2. |
| высота | 72 мм. |
| ширина | 12,5 мм. |
| глубина | 71,3 мм. |
| Характеристики окружающей среды | Нормальные окружающие условия. |
| Степень защиты IP | IP20 conforming to IEC 60529. |
| Защитное исполнение | TH в соответствии с IEC 60068. |
| Температура окружающей среды при хранении | -60…80 °C. |
| Рабочая температура окружающей среды | -5…60 °C. |
| Рабочая высота | 3000 м. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 2,900 см. |
| Package 1 Width | 7,300 см. |
| Package 1 Length | 8,100 см. |
| Вес упаковки | 60,000 г. |
| Unit Type of Package 2 | S02. |
| Number of Units in Package 2 | 60. |
| Package 2 Height | 15,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 4,124 кг. |
| Unit Type of Package 3 | P06. |
| Number of Units in Package 3 | 960. |
| Package 3 Height | 75,000 см. |
| Package 3 Width | 60,000 см. |
| Package 3 Length | 80,000 см. |
| Package 3 Weight | 79,000 кг. |
| Гарантия (в месяцах) | 18. |
