LV434020 Беспроводной датчик энергии PowerTag NSX Schneider Electric.

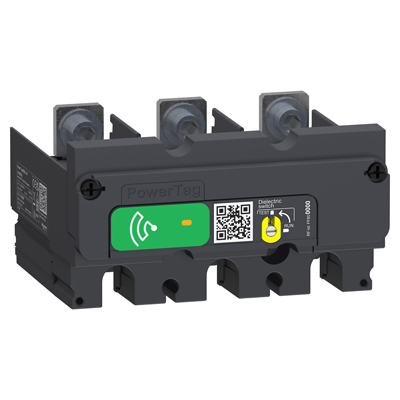

Беспроводной датчик энергии PowerTag NSX 250A 3П Schneider Electric код заказа LV434020
Краткие характеристики LV434020
| код заказа. | LV434020 |
| код производителя. | LV434020 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | LV434020 Беспроводной датчик энергии PowerTag NSX 250A 3П Schneider Electric. |
Цена и условия покупки
87574 p
Добавление товара в корзину
Описание LV434020
Беспроводной датчик энергии PowerTag NSX 250A 3П Schneider Electric код заказа LV434020.
LV434020 доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и России.
Технические характеристики
| Артикул: | LV434020. |
| Серия устройств | PowerLogic. |
| Наименование продукта | PowerTag M250. |
| Тип продукта | Датчик энергии. |
| Полюса | 3P. |
| [Imax] максимальный ток | 250 A. |
| [Ib] Basic current | 40 А. |
| Starting current | 160 мА. |
| Saturation current | 500 А. |
| Специальная область применения продукта | Управление потреблением Сигнализация перегрузки Коэффициент мощности Мониторинг нагрузки Мониторинг токов. |
| Совместимость продукта | EcoStruxure Panel Server Entry EcoStruxure Panel Server Universal EcoStruxure Panel Server Advanced Harmony Hub Acti9 Smartlink SI B Acti9 Smartlink SI D Acti9 PowerTag Link Acti9 PowerTag Link HD. |
| Совместимость серий продукта | ComPacT ComPacT NSX NSX100 ComPacT ComPacT NSX NSX250 Compact NS Compact NS100 Compact NS Compact NS250 TeSys TeSys GV5 TeSys TeSys GV7 EasyPact EasyPact CVS100 EasyPact EasyPact CVS160 EasyPact EasyPact CVS250. |
| Тип измерения | Активная и реактивная энергия Активная и реактивная мощность Полная мощность Ток Напряжение Коэффициент мощности. |
| Класс точности | Класс 1 Активная энергия в соответствии с IEC 61557-12 Класс 2 Реактивная энергия в соответствии с IEC 61557-12 Класс 1 Активная мощность в соответствии с IEC 61557-12 Класс 2 реактивная мощность в соответствии с IEC 61557-12 Класс 2 Полная мощность в соответствии с IEC 61557-12 Класс 1 ток в соответствии с IEC 61557-12 Класс 0.5 напряжение в соответствии с IEC 61557-12 Класс 1 Коэффициент мощности в соответствии с IEC 61557-12. |
| Тип измерения | Коэффициент мощности 0...1: Класс 1 в 25 °C в соответствии с IEC 61557-12 Полная мощность S, S1, S2, S3 88 ВА...416 кВА: Класс 2 в 25 °C в соответствии с IEC 61557-12 Активная мощность P, P1, P2, P3 88 Вт...416 кВт: Класс 1 в 25 °C в соответствии с IEC 61557-12 Реактивная мощность Q, Q1, Q2, Q3 88 Вар...416 кВар: Класс 2 в 25 °C в соответствии с IEC 61557-12 Активная энергия Ep IN/OUT/Сумм. 0...281 млрд. кВтч: Класс 1 в 25 °C в соответствии с IEC 61557-12 Реактивная энергия Ep IN/OUT/Сумм. 0...281 млрд. квар*ч: Класс 2 в 25 °C в соответствии с IEC 61557-12 Напряжение U12, U23, U31 320...480 В: Класс 0.5 в 25 °C в соответствии с IEC 61557-12 Напряжение V1N, V2N, V3N 184...276 В: Класс 0.5 в 25 °C в соответствии с IEC 61557-12 Токи I1, I2, I3, Iсредн. 8...250 A: Класс 1 в 25 °C в соответствии с IEC 61557-12 Частота 45...65 Гц. |
| Место монтажа | Нижний. |
| Способ монтажа | На автоматическом выключателе. |
| Межполюсный шаг | 35 мм. |
| Предназначение продукта | Распредлительный шкаф. |
| Степень защиты IP | Пропадание напряжения с измерением токов при пропадании напряжения. |
| Поддерживаемая среда передачи | Радиочастота 2,4…2,4835 ГГц в соответствии с IEEE 802.15.4 (11…26)\u003C 5 мс. |
| Максимальная мощность излучения | 10 МВт. |
| [Imp] максимальный долговременный ток | 1.2 x In. |
| Типоразмер | Моносоединение. |
| Способ крепления | На болтах. |
| Момент затяжки | 10 Н-м. |
| Напряжение питания | 230 В Переменный ток, +/- 20 %, Между фазой и нейтралью 400 В Переменный ток, +/- 20 %, Между фазами. |
| Частота сети | 50 Гц 60 Гц. |
| Максимальная потребляемая мощность | 3,7 В·А. |
| Стандарты | IEC 61557-12 IEC 61010-1 ETSI EN 301 489-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328. |
| Сертификация | МЭК DNV Marine. |
| Высота | 57 мм. |
| Ширина | 105 мм. |
| Глубина | 86 мм. |
| масса продукта | 250 г. |
| Цвет | Темно серый (RAL 7016). |
| Этикетки качества | CE. |
| Директивы | 2014/53/EU- Директива соответствия радиочастот. |
| Высота над уровнем моря | 0...2000 м. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -50…85 °C. |
| Категория перенапряжения | IV conforming to IEC 61010-1. |
| Категория измерений | Категория III conforming to IEC 61010-2-030. |
| Степень защиты IP | IP20. |
| Степень ударостойкости IK | IK07 conforming to IEC 60068-2-75 test Ehb. |
| Степень загрязнения | 3. |
| Относительная влажность | 0…95 % в 55 °C в соответствии с IEC 60721-3-3. |
| Виброустойчивость | 3M4 в соответствии с IEC 60721-3-3. |
| Электромагнитная совместимость | Промышленная электромагнитная обстановка в соответствии с IEC 61326-1 Излучаемые электромагнитные помехи в соответствии с ETSI EN 301 489-17 Электромагнитное излучение в соответствии с IEC 62311. |
| Характеристики окружающей среды | Использование в помещении. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 13,000 см. |
| Package 1 Width | 11,100 см. |
| Package 1 Length | 13,400 см. |
| Вес упаковки | 461,000 г. |
| Unit Type of Package 2 | S02. |
| Number of Units in Package 2 | 4. |
| Package 2 Height | 15,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 2,290 кг. |
| Unit Type of Package 3 | P06. |
| Number of Units in Package 3 | 64. |
| Package 3 Height | 71,500 см. |
| Package 3 Width | 60,000 см. |
| Package 3 Length | 80,000 см. |
| Package 3 Weight | 43,000 кг. |
| Гарантия (в месяцах) | 18. |
