LV434022 Беспроводной датчик энергии PowerTag NSX Schneider Electric.

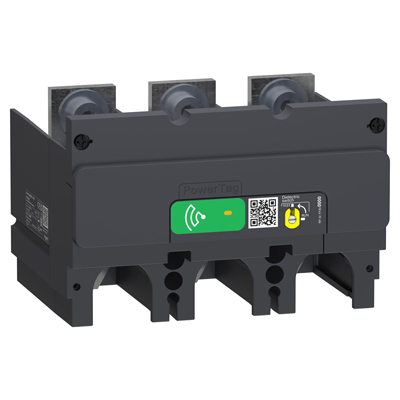

Беспроводной датчик энергии PowerTag NSX 630A 3П Schneider Electric код заказа LV434022
Краткие характеристики LV434022
| код заказа. | LV434022 |
| код производителя. | LV434022 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | LV434022 Беспроводной датчик энергии PowerTag NSX 630A 3П Schneider Electric. |
Цена и условия покупки
125404 p
Добавление товара в корзину
Описание LV434022
Беспроводной датчик энергии PowerTag NSX 630A 3П Schneider Electric код заказа LV434022.
LV434022 доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и России.
Технические характеристики
| Артикул: | LV434022. |
| Серия устройств | PowerLogic. |
| Наименование продукта | PowerTag M630. |
| Тип продукта | Датчик энергии. |
| Полюса | 3P. |
| [Imax] максимальный ток | 630 A. |
| [Ib] Basic current | 100 А. |
| Starting current | 400 мА. |
| Saturation current | 1260 А. |
| Специальная область применения продукта | Управление потреблением Сигнализация перегрузки Коэффициент мощности Мониторинг нагрузки Мониторинг токов. |
| Совместимость продукта | EcoStruxure Panel Server Entry EcoStruxure Panel Server Universal EcoStruxure Panel Server Advanced Harmony Hub Acti9 Smartlink SI B Acti9 Smartlink SI D Acti9 PowerTag Link Acti9 PowerTag Link HD. |
| Совместимость серий продукта | ComPacT ComPacT NSX NSX400 ComPacT ComPacT NSX NSX630 Compact NS Compact NS400 Compact NS Compact NS630 TeSys TeSys GV6 EasyPact EasyPact CVS400 EasyPact EasyPact CVS630. |
| Тип измерения | Активная и реактивная энергия Активная и реактивная мощность Полная мощность Ток Напряжение Коэффициент мощности. |
| Класс точности | Класс 1 Активная энергия в соответствии с IEC 61557-12 Класс 2 Реактивная энергия в соответствии с IEC 61557-12 Класс 1 Активная мощность в соответствии с IEC 61557-12 Класс 2 реактивная мощность в соответствии с IEC 61557-12 Класс 2 Полная мощность в соответствии с IEC 61557-12 Класс 1 ток в соответствии с IEC 61557-12 Класс 0.5 напряжение в соответствии с IEC 61557-12 Класс 1 Коэффициент мощности в соответствии с IEC 61557-12. |
| Тип измерения | Коэффициент мощности 0...1: Класс 1 в 25 °C в соответствии с IEC 61557-12 Активная энергия Ep IN/OUT/Сумм. 0...281 млрд. кВтч: Класс 1 в 25 °C в соответствии с IEC 61557-12 Реактивная энергия Ep IN/OUT/Сумм. 0...281 млрд. квар*ч: Класс 2 в 25 °C в соответствии с IEC 61557-12 Напряжение U12, U23, U31 320...480 В: Класс 0.5 в 25 °C в соответствии с IEC 61557-12 Напряжение V1N, V2N, V3N 184...276 В: Класс 0.5 в 25 °C в соответствии с IEC 61557-12 Полная мощность S, S1, S2, S3 221 ВА...1048 кВА: Класс 2 в 25 °C в соответствии с IEC 61557-12 Активная мощность P, P1, P2, P3 221 Вт...1048 кВт: Класс 1 в 25 °C в соответствии с IEC 61557-12 Реактивная мощность Q, Q1, Q2, Q3 221 Вар...1048 кВар: Класс 2 в 25 °C в соответствии с IEC 61557-12 Токи I1, I2, I3, Iсредн. 20...630 A: Класс 1 в 25 °C в соответствии с IEC 61557-12 Частота 45...65 Гц. |
| Место монтажа | Нижний. |
| Способ монтажа | На автоматическом выключателе. |
| Межполюсный шаг | 45 мм. |
| Предназначение продукта | Распредлительный шкаф. |
| Степень защиты IP | Пропадание напряжения с измерением токов при пропадании напряжения. |
| Поддерживаемая среда передачи | Радиочастота 2,4…2,4835 ГГц в соответствии с IEEE 802.15.4 (11…26)\u003C 5 мс. |
| Максимальная мощность излучения | 10 МВт. |
| [Imp] максимальный долговременный ток | 1.2 x In. |
| Типоразмер | Моносоединение. |
| Способ крепления | На болтах. |
| Момент затяжки | 50 Н-м. |
| Напряжение питания | 230 В Переменный ток, +/- 20 %, Между фазой и нейтралью 400 В Переменный ток, +/- 20 %, Между фазами. |
| Частота сети | 50 Гц 60 Гц. |
| Максимальная потребляемая мощность | 3,7 В·А. |
| Стандарты | IEC 61557-12 IEC 61010-1 ETSI EN 301 489-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328. |
| Сертификация | МЭК DNV Marine. |
| Высота | 91 мм. |
| Ширина | 140 мм. |
| Глубина | 110 мм. |
| масса продукта | 800 г. |
| Цвет | Темно серый (RAL 7016). |
| Этикетки качества | CE. |
| Директивы | 2014/53/EU- Директива соответствия радиочастот. |
| Высота над уровнем моря | 0...2000 м. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -50…85 °C. |
| Категория перенапряжения | IV conforming to IEC 61010-1. |
| Категория измерений | Категория III conforming to IEC 61010-2-030. |
| Степень защиты IP | IP20. |
| Степень ударостойкости IK | IK07 conforming to IEC 60068-2-75 test Ehb. |
| Степень загрязнения | 3. |
| Относительная влажность | 0…95 % в 55 °C в соответствии с IEC 60721-3-3. |
| Виброустойчивость | 3M4 в соответствии с IEC 60721-3-3. |
| Электромагнитная совместимость | Промышленная электромагнитная обстановка в соответствии с IEC 61326-1 Излучаемые электромагнитные помехи в соответствии с ETSI EN 301 489-17 Электромагнитное излучение в соответствии с IEC 62311. |
| Характеристики окружающей среды | Использование в помещении. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 15,000 см. |
| Package 1 Width | 12,000 см. |
| Package 1 Length | 17,000 см. |
| Вес упаковки | 1,063 кг. |
| Unit Type of Package 2 | S02. |
| Number of Units in Package 2 | 2. |
| Package 2 Height | 15,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 2,570 кг. |
| Unit Type of Package 3 | P06. |
| Number of Units in Package 3 | 32. |
| Package 3 Height | 73,000 см. |
| Package 3 Width | 60,000 см. |
| Package 3 Length | 80,000 см. |
| Package 3 Weight | 44,000 кг. |
| Гарантия (в месяцах) | 18. |
