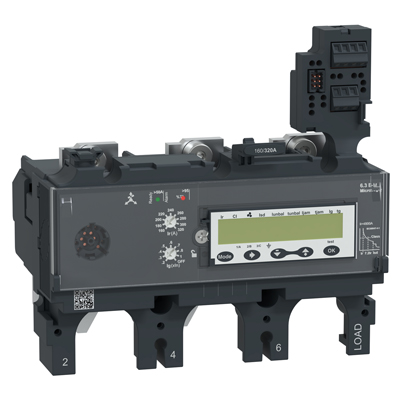

C4036M320 расцепитель NSX400 320А MicroLogic 6.3EM Schneider Electric.
NSX400 3П3Т 320A MicroLogic 6.3EM расцепитель Schneider Electric код заказа C4036M320
Краткие характеристики C4036M320
| код заказа. | C4036M320 |
| код производителя. | C4036M320 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C4036M320 NSX400 3П3Т 320A MicroLogic 6.3EM расцепитель Schneider Electric. |
211548 p
Описание C4036M320
NSX400 3П3Т 320A MicroLogic 6.3EM расцепитель Schneider Electric код заказа C4036M320. Номинальный ток 320А, 3П3Т с защитой трех полюсов, область применения: двигатель, технология расцепителя: электронный. Тип защиты: L : защита от перегрузки (с большой выдержкой времени), S : защита от короткого замыкания с малой выдержкой времени, I : мгновенная защита от короткого замыкания, G : защита от замыкания на землю.
C4036M320 NSX400 3П3Т 320A MicroLogic 6.3EM расцепитель Schneider Electric доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и России.
C4036M320 NSX400 3П3Т 320A MicroLogic 6.3EM расцепитель Schneider Electric является официальной заменой артикула LV432075 NSX400 3П3Т 320A Micrologic 6.3EM расцепитель.
Технические характеристики
| Артикул: | C4036M320. |
| Серия | ComPacT. |
| Серия | ComPacT NSX400...630. |
| Тип продукта | Расцепитель. |
| Наименование расцепителя | Micrologic 6.3 E-M. |
| Технология расцепителя | Электронный. |
| Диапазон совместимости | ComPacT NSX400 ComPacT NSX630. |
| Область применения | Двигатель. |
| Описание полюсов | 3P. |
| Описание защищенных полюсов | 3d. |
| Защитные функции блока управления | LSIG. |
| Тип защиты | L : for защита от перегрузки (с большой выдержкой времени) S : for защита от короткого замыкания с фиксированной выдержк I : for мгновенная защита от короткого замыкания G : for защита от замыкания на землю. |
| Номинальный ток расцепителя | 320 А в 65 °C. |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Способ установки выключателя | Стационарный. |
| Класс срабатывания для двигателя | 30 10 20 5. |
| Дополнительная защита двигателя | Превышение длительности пуска Небаланс токов Минимальная нагрузка Заклинивание ротора. |
| [Ir] регулируемая уставка защиты с большой вы | Регулируемый. |
| [Ir] long-time protection pick-up adjustment range | 160...320 A. |
| Long-time protection delay adjustment type tr | Регулируемый. |
| [tr] long-time protection delay adjustment range | 120 с в 1,5 x Ir 5 6,5 с в 6 x Ir 5 5 с в 7,2 x Ir 5 240 с в 1,5 x Ir 10 13,5 с в 6 x Ir 10 10 с в 7,2 x Ir 10 480 с в 1,5 x Ir 20 26 с в 6 x Ir 20 20 с в 7,2 x Ir 20 720 с в 1,5 x Ir 30 38 с в 6 x Ir 30 30 с в 7,2 x Ir 30. |
| Тепловая память | 20 минут до и после срабатывания. |
| [Isd] регулируемая уставка защиты с малой выд | 9 регулируемых настроек. |
| [Isd] Short-time protection pick-up adjustment range | 5...13 x Ir. |
| Short-time protection delay adjustment type tsd | Фиксированный. |
| [Ii] регулируемая уставка тока мгновенного с | Фиксированный. |
| [Ii] диапазон регулирования уставки тока мгн | 4800 A. |
| [Ig] регулируемая уставка тока защиты от замы | Регулируемый. |
| [Ig] диапазон регулирования уставки тока защ | 0,2...1 x In для In = 50 A Возможность включения/отключения защиты Ig. |
| [tg] регулируемая выдержка времени защиты от | Регулируемый. |
| [tg] диапазон регулирования выдержки времени | 0…0,4 с. |
| Защита от замыкания на землю | Без. |
| Логическая селективность ZSI | С. |
| Локальная индикация | Мигающий светодиод (зеленый) for готов к использованию Светодиод \"95 % Ith\"" (красный) for температура, превышающая уставку. |
| Тип дисплея | ЖК дисплей. |
| Тип измерения | Счетчик энергии. |
| Передача данных | Подсчет энергии Уставки защиты и аварийной сигнализации Журналы и таблицы событий с метками времени Мгновенные значения и значения потребления Индикаторы необходимости обслуживания Потребляемый ток и мощность Качество электропитания Отображ. мин./макс. значений. |
| Сохраняемые электрические параметры | Индикаторы необходимости обслуживания. |
| Стандарты | EN/IEC 60947-2. |
| Класс защиты от поражения электрическим то | Класс II. |
| Степень загрязнения | 3 в соответствии с IEC 60947-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -40…85 °C. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 13 см. |
| Package 1 Width | 17 см. |
| Package 1 Length | 22 см. |
| Вес упаковки | 1,501 кг. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 4. |
| Package 2 Height | 30 см. |
| Package 2 Width | 30 см. |
| Package 2 Length | 40 см. |
| Package 2 Weight | 6,2 кг. |
| Гарантия (в месяцах) | 18. |
Скачать каталог Schneider Electric
Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для расцепителя Schneider Electric номинального тока 320A NSX400 3П3Т MicroLogic 6.3EM заказной код C4036M320
| ComPacT NSX и NSXm нового поколения скачать каталог | Опросный лист заказа ComPacT NSX и NSXm нового поколения скачать |
