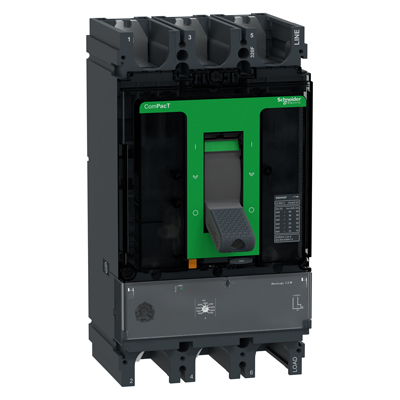

C40F31M320 автоматический выключатель NSX400F 320А Schneider Electric.

купить C40F31M320 NSX400F 3П3Т 320A MicroLogic 1.3M автоматический выключатель Schneider Electric по цене 180584 p с доставкой и наличием

NSX400F 3П3Т 320A MicroLogic 1.3M автоматический выключатель стационарный в сборе Schneider Electric код заказа C40F31M320

Краткие характеристики C40F31M320

Краткие характеристики C40F31M320
код заказа. C40F31M320
код производителя. C40F31M320
Производитель.Schneider Electric
Наименование в прайсе производителя.C40F31M320 NSX400F 3П3Т 320A MicroLogic 1.3M автоматический выключатель Schneider Electric.
Цена и условия покупки

180584 p

Наличие и способы заказа


Добавление товара в корзину

Описание C40F31M320

NSX400F 3П3Т 320A MicroLogic 1.3M автоматический выключатель стационарный (фиксированный) в сборе защиты электродвигателей Schneider Electric код заказа C40F31M320. Номинальный ток 320А, отключающая способность 36кА при 415В переменного тока, 3П3Т с защитой трех полюсов, электронный расцепитель MicroLogic 1.3M. Тип защиты S : защита от короткого замыкания с малой выдержкой времени, I : мгновенная защита от короткого замыкания.

C40F31M320 NSX400F 3П3Т 320A MicroLogic 1.3M выключатель защиты электродвигателей доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и по всей территории России.

C40F31M320 NSX400F 3П3Т 320A MicroLogic 1.3M автоматический выключатель защиты электродвигателей Schneider Electric является официальной заменой артикула LV432748 NSX400F 3П3Т 320A Micrologic 1.3M автоматический выключатель

Технические характеристики

Основные характеристики: C40F31M320 - Автоматический выключатель NSX400F 36kA AC 3П3Т 320A MLOGIC 1.3M | Schneider Electric
Артикул:C40F31M320.
СерияComPacT.
Наименование продуктаComPacT NSX.
Краткое название устройстваNSX400F.
Тип продуктаАвтоматический выключатель.
Область примененияMotor protection.
Описание полюсов3P.
Описание защищенных полюсов3d.
[In] номинальный ток320 А в 65 °C.
[Ue] номинальное рабочее напряжение690 В Переменный ток 50/60 Гц.
Тип сетиПеременный ток.
Частота сети50/60 Гц.
Соответствие требованиям по изоляцииДа в соответствии с EN/IEC 60947-2.
Категория примененияКатегория А.
[Icu] предельная отключающая способность40 кА Icu в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
36 кА Icu в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
30 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
25 кА Icu в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
20 кА Icu в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
10 кА Icu в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
85 кА Icu в 240 В Переменный ток 50/60 Гц в соответствии с UL 60947-4-1
35 кА Icu в 480 В Переменный ток 50/60 Гц в соответствии с UL 60947-4-1
20 кА Icu в 600 В Переменный ток 50/60 Гц в соответствии с UL 60947-4-1.
Исполнение по отключающей способностиF 36 кА 415 В Переменный ток.
Наименование расцепителяMicrologic 1.3 M.
Технология расцепителяЭлектронный.
Защитные функции блока управленияSI.
Тип управленияРычаг управления.
Способ установки выключателяСтационарный.
[Ui] номинальное напряжение изоляции800 В Переменный ток 50/60 Гц.
[Up] номинальное импульсное выдерживаемое на8 кВ.
[Ics] рабочая отключающая способность40 кА в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
36 кА в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
30 кА в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
25 кА в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
10 кА в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
10 кА в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2.
Механическая износостойкость15000 циклы.
Электрическая износостойкость12000 циклы в 440 В In/2
6000 циклы в 440 В In
6000 циклы в 690 В In/2
3000 циклы в 690 В In.
Мощность, рассеиваемая одним полюсом12,29 Вт.
Способ монтажаЗадняя монтажная панель.
Положение монтажаГоризонтально и вертикально
Flat on the back.
Верхние присоединенияПередний.
Нижние присоединенияПередний.
Межполюсный шаг45 мм.
Тип защитыS : for защита от короткого замыкания с малой выдержкой време
I : for мгновенная защита от короткого замыкания.
Номинальный ток расцепителя320 А в 65 °C.
[Isd] регулируемая уставка защиты с малой выд9 регулируемых настроек.
[Isd] Short-time protection pick-up adjustment range1600 A
1920 A
2440 A
2560 A
2880 A
3200 A
3520 A
3840 A
4160 A.
Short-time protection delay adjustment type tsdФиксированный.
[Ii] регулируемая уставка тока мгновенного сФиксированный.
[Ii] диапазон регулирования уставки тока мгн4800 A.
Защита от замыкания на землюБез.
Логическая селективность ZSIБез.
Количество гнезд для дополнительных аксесс6 разъемы.
Локальная индикацияМигающий светодиод (зеленый) for готов к использованию.
Ширина140 мм.
Высота255 мм.
Глубина110 мм.
масса продукта6,05 кг.
СтандартыEN/IEC 60947-2.
Категория перенапряженияIII.
класс защиты от поражения электр. токомКласс II в лицевая панель.
Степень загрязнения3 в соответствии с IEC 60664-1.
Степень защиты IPIP40 conforming to IEC 60529.
Степень ударостойкости IKIK07 conforming to IEC 62262.
Рабочая температура окружающей среды-25…70 °C.
Температура окружающей среды при хранении-50…85 °C.
Относительная влажность0…95 %.
Рабочая высота0...2000 м без ухудшения рабочих характеристик
2000...5000 м с ухудшением рабочих характеристик.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height15,0 см.
Package 1 Width15,5 см.
Package 1 Length29,0 см.
Вес упаковки5,624 кг.
Unit Type of Package 2S04.
Number of Units in Package 22.
Package 2 Height30,0 см.
Package 2 Width40,0 см.
Package 2 Length60,0 см.
Package 2 Weight12,089 кг.
Гарантия (в месяцах)18.

Скачать каталог Schneider Electric

Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для автоматического выключателя Schneider Electric номинального тока 320A NSX400F 3П3Т MicroLogic 1.3M заказной код C40F31M320
