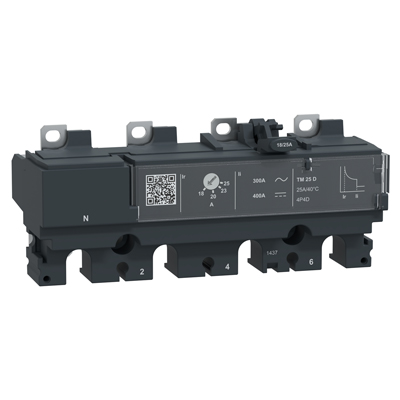

C104TM025 расцепитель NSX100 25А TMD Schneider Electric.
NSX100 4П4Т 25A TMD расцепитель Schneider Electric код заказа C104TM025
Краткие характеристики C104TM025
| код заказа. | C104TM025 |
| код производителя. | C104TM025 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C104TM025 NSX100 4П4Т 25A TMD расцепитель Schneider Electric. |
20536 p
Описание C104TM025
NSX100 4П4Т 25A TMD расцепитель Schneider Electric код заказа C104TM025. Номинальный ток 25А, 4П4Т с защитой четырех полюсов, область применения: распределение, технология расцепителя: термомагнитный. Тип защиты: L : защита от перегрузки (с большой выдержкой времени), I : мгновенная защита от короткого замыкания.
C104TM025 NSX100 4П4Т 25A TMD расцепитель Schneider Electric доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и России.
C104TM025 NSX100 4П4Т 25A TMD расцепитель Schneider Electric является официальной заменой артикула LV429056 NSX100 4П4Т 25A TMD расцепитель.
Технические характеристики
| Артикул: | C104TM025. |
| Серия | ComPacT. |
| Серия | ComPacT NSX100...250 ComPacT NSX100...250 DC. |
| Тип продукта | Расцепитель. |
| Наименование расцепителя | TM-D. |
| Технология расцепителя | Термомагнитный. |
| Диапазон совместимости | ComPacT NSX100 ComPacT NSX100 DC. |
| Область применения | Распределение. |
| Описание полюсов | 4P. |
| Описание защищенных полюсов | 4d. |
| Положение нейтрали | Слева. |
| Защитные функции блока управления | LI. |
| Тип защиты | L : for защита от перегрузки (тепловая) I : for защита от короткого замыкания (электромагнитная). |
| Номинальный ток расцепителя | 25 А в 40 °C. |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток 50/60 Гц 750 В Постоянный ток. |
| Тип сети | Переменный ток Постоянный ток. |
| Частота сети | 50/60 Гц. |
| Способ установки выключателя | Стационарный. |
| [Ir] регулируемая уставка защиты с большой вы | Регулируемый. |
| [Ir] long-time protection pick-up adjustment range | 0,7...1 x In. |
| Long-time protection delay adjustment type tr | Фиксированный. |
| [tr] long-time protection delay adjustment range | 120…400 с в 1,5 x In 15 с в 6 x Ir. |
| Настройки защиты нейтрали | 1 x Ir (4d). |
| [Ii] регулируемая уставка тока мгновенного с | Фиксированный. |
| [Ii] диапазон регулирования уставки тока мгн | 300 A. |
| Защита от замыкания на землю | Без. |
| Стандарты | EN/IEC 60947-2. |
| Класс защиты от поражения электрическим то | Класс II. |
| Степень загрязнения | 3 в соответствии с IEC 60947-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -50…85 °C. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 6,5 см. |
| Package 1 Width | 9,5 см. |
| Package 1 Length | 15,0 см. |
| Вес упаковки | 494,0 г. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 23. |
| Package 2 Height | 30,0 см. |
| Package 2 Width | 30,0 см. |
| Package 2 Length | 40,0 см. |
| Package 2 Weight | 11,654 кг. |
| Гарантия (в месяцах) | 18. |
Скачать каталог Schneider Electric
Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для расцепителя Schneider Electric номинального тока 25A NSX100 4П4Т TMD заказной код C104TM025
| ComPacT NSX и NSXm нового поколения скачать каталог | Опросный лист заказа ComPacT NSX и NSXm нового поколения скачать |
