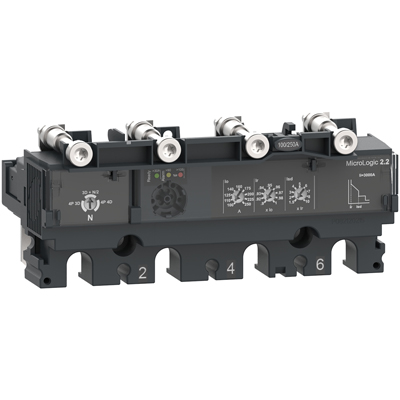

C1042D040 расцепитель NSX100 40А MicroLogic 2.2 Schneider Electric.
NSX100 4П4Т 40A MicroLogic 2.2 расцепитель Schneider Electric код заказа C1042D040
Краткие характеристики C1042D040
| код заказа. | C1042D040 |
| код производителя. | C1042D040 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C1042D040 NSX100 4П4Т 40A MicroLogic 2.2 расцепитель Schneider Electric. |
33816 p
Описание C1042D040
NSX100 4П4Т 40A MicroLogic 2.2 расцепитель Schneider Electric код заказа C1042D040. Номинальный ток 40А, 4П4Т с защитой четырех полюсов, область применения: распределение, технология расцепителя: электронный. Тип защиты: L : защита от перегрузки (с большой выдержкой времени), So : защита от короткого замыкания с фиксированной выдержкой, I : мгновенная защита от короткого замыкания.
C1042D040 NSX100 4П4Т 40A MicroLogic 2.2 расцепитель Schneider Electric доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и России.
C1042D040 NSX100 4П4Т 40A MicroLogic 2.2 расцепитель Schneider Electric является официальной заменой артикула LV429082 NSX100 4П4Т 40A Micrologic 2.2 расцепитель.
Технические характеристики
| Артикул: | C1042D040. |
| Серия | ComPacT. |
| Серия | ComPacT NSX100...250. |
| Тип продукта | Расцепитель. |
| Наименование расцепителя | Micrologic 2.2. |
| Технология расцепителя | Электронный. |
| Диапазон совместимости | ComPacT NSX100 ComPacT NSX160 ComPacT NSX250. |
| Область применения | Распределение. |
| Описание полюсов | 4P. |
| Описание защищенных полюсов | 3d + N/2 4d 3d. |
| Положение нейтрали | Слева. |
| Защитные функции блока управления | LSoI. |
| Тип защиты | L : for защита от перегрузки (с большой выдержкой времени) So : for защита от короткого замыкания с фиксированной выдержк I : for мгновенная защита от короткого замыкания. |
| Номинальный ток расцепителя | 40 А в 40 °C. |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Способ установки выключателя | Стационарный. |
| [Ir] регулируемая уставка защиты с большой вы | 9 регулируемых настроек. |
| [Ir] long-time protection pick-up adjustment range | 18...40 A. |
| Long-time protection delay adjustment type tr | Фиксированный. |
| [tr] long-time protection delay adjustment range | 11 с в 7,2 x Ir 16 с в 6 x Ir 400 с в 1,5 x Ir. |
| Настройки защиты нейтрали | 0,5 x Ir (3d + N/2) 1 x Ir (4d) Нет защиты (3d). |
| Тепловая память | 20 минут до и после срабатывания. |
| [Isd] регулируемая уставка защиты с малой выд | 9 регулируемых настроек. |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir. |
| Short-time protection delay adjustment type tsd | Фиксированный. |
| [Ii] регулируемая уставка тока мгновенного с | Фиксированный. |
| [Ii] диапазон регулирования уставки тока мгн | 600 A. |
| Защита от замыкания на землю | Без. |
| Логическая селективность ZSI | Без. |
| Локальная индикация | Мигающий светодиод (зеленый) for готов к использованию Светодиод \"105 % Ir\"" (красный) for Перегрузка Светодиод \""90 % Ir\"" (желтый) for Перегрузка. |
| Стандарты | EN/IEC 60947-2. |
| Класс защиты от поражения электрическим то | Класс II. |
| Степень загрязнения | 3 в соответствии с IEC 60947-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -50…85 °C. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 6,500 см. |
| Package 1 Width | 9,500 см. |
| Package 1 Length | 15,000 см. |
| Вес упаковки | 575,800 г. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 18. |
| Package 2 Height | 30,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 10,764 кг. |
| Гарантия (в месяцах) | 18. |
