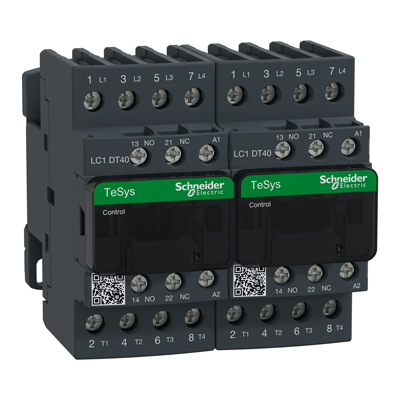

LC2DT40P7 реверсивный контактор TeSys Deca 4п 4НО 40А 230В AC с винтовыми клеммами Schneider Electric.
LC2DT40P7 Schneider Electric реверсивный контактор TeSys Deca. 4п. Катушка управления: 230В AC 50/60 Гц
Краткие характеристики LC2DT40P7
| код заказа. | LC2DT40P7 |
| код производителя. | LC2DT40P7 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | LC2DT40P7 реверсивный контактор TeSys Deca 4п 4НО 40А 230В AC. |
Цена и условия покупки
22160 p
Добавление товара в корзину
Описание LC2DT40P7
LC2DT40P7 Schneider Electric реверсивный контактор TeSys Deca. Тип изделия реверсивный контактор. Краткое обозначение устройства LC2D. Описание полюсов 4п. Состав силовых контактов 4НО. Категория применения AC 1. Номинальный рабочий ток 40А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 230В AC 50/60 Гц. Клеммы винтовые. Страна изготовления Франция. LC2DT40P7 Schneider Electric реверсивный контактор TeSys Deca 4п 4НО 40А 230В AC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.
Технические характеристики
| Артикул: | LC2DT40P7. |
| Серия | TeSys TeSys Deca. |
| Наименование продукта | TeSys Deca TeSys Deca. |
| Тип продукта | Контакторный переключатель. |
| Краткое название устройства | LC2D. |
| Применение контактора | Активная нагрузка. |
| Категория применения | AC-1 AC-3 AC-3e AC-4. |
| Комплектация изделия | Предварительно собранный с силовой сборной шиной реверсирования. |
| Описание полюсов | 4P. |
| power pole contact composition | 4 Н.О.. |
| [Ue] номинальное рабочее напряжение | Силовая цепь: <= 690 V Переменный ток 25...400 Hz Силовая цепь: <= 300 В Постоянный ток. |
| [Ie] номинальный рабочий ток | 40 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь. |
| Тип цепи управления | Пер. ток в 50/60 Гц. |
| Напряжение цепи управления | 230 В Переменный ток 50/60 Гц. |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З.. |
| [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с ГОСТ IEC 60947. |
| Категория перенапряжения | III. |
| [Ith] условный тепловой ток на открытом возду | 10 А (at 60 °C) for цепь сигнализации 40 А (at 60 °C) for Силовая цепь. |
| Номинальная включающая способность Irms | 140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1 250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1 450 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947. |
| Номинальная отключающая способность | 450 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947. |
| [Icw] номинальный кратковременно допустимый ток | 50 А 40 °C - 10 мин for Силовая цепь 120 А 40 °C - 1 мин for Силовая цепь 240 А 40 °C - 10 с for Силовая цепь 380 А 40 °C - 1 с for Силовая цепь 100 А - 1 с for цепь сигнализации 120 А - 500 мс for цепь сигнализации 140 А - 100 мс for цепь сигнализации. |
| Соответствующий номинал предохранителя | 10 А gG for цепь сигнализации conforming to IEC 60947-5-1 63 А gG at <= 690 V coordination тип 1 for Силовая цепь 40 А gG at <= 690 V coordination тип 2 for Силовая цепь. |
| Среднее полное сопротивление | 2 мОм - Ith 40 А 50 Гц for Силовая цепь. |
| [Ui] номинальное напряжение изоляции | Силовая цепь: 690 В в соответствии с IEC 60947-4-1 Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Цепь сигнализации: 690 В в соответствии с IEC 60947-1 Цепь сигнализации: 600 В CSA сертифицированный Цепь сигнализации: 600 В UL сертифицированный. |
| Мощность, рассеиваемая одним полюсом | 3,2 Вт AC-1. |
| Front cover | С. |
| Тип блокировки | Механический. |
| Способ монтажа | Рейка Монтаж на панель. |
| Соединения – клеммы | Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2жесткий кабель без наконечника Силовая цепь: разъем 1 кабель (-и) 2,5…10 мм2гибкий без наконечника Силовая цепь: разъем 2 кабель (-и) 2,5…10 мм2гибкий без наконечника Силовая цепь: разъем 1 кабель (-и) 2,5…10 мм2гибкий с кабельным наконечником Силовая цепь: разъем 2 кабель (-и) 2,5…10 мм2гибкий с кабельным наконечником Силовая цепь: разъем 1 кабель (-и) 2,5…16 мм2жесткий кабель без наконечника Силовая цепь: разъем 2 кабель (-и) 2,5…16 мм2жесткий кабель без наконечника. |
| Момент затяжки | Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 1,7 Н-м - разъем - с помощью отвертки плоск. O 6 мм Силовая цепь: 1,7 Н-м - разъем - с помощью отвертки Philips No 2 Силовая цепь: 1,7 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2 Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2. |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1. |
| Максимальная частота коммутации | 3600 цикл/ч в <60 °C. |
| Технология использования катушек | Без встроенного модуля защиты от перегрузок. |
| пределы напряжения цепи управления | 0,3...0,6 Uc (-40…60 °C):отпускание Переменный ток 50/60 Гц 0,8...1,1 Uc (-40…60 °C):находится в состоянии работы Переменный ток 50 Гц 0,85...1,1 Uc (-40…60 °C):находится в состоянии работы Переменный ток 60 Гц. |
| Тип вспом. контактов | тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1. |
| Частота цепи сигнализации | 25...400 Гц. |
| Минимальный коммутируемый ток | 5 мА for цепь сигнализации. |
| Минимальное коммутируемое напряжение | 17 В for цепь сигнализации. |
| Время без перекрытия | 1,5 мс при снятии напряжения между НЗ и НО контактом 1,5 мс при подаче напряжения между НЗ и НО контактом. |
| Сопротивление изоляции | > 10 МОм for цепь сигнализации. |
| Степень защиты IP | IP20 лицевая панель в соответствии с IEC 60529. |
| условия эксплуатации | в соответствии с IACS E10 в соответствии с IEC 60947-1 Annex Q category D. |
| Защитное исполнение | TH в соответствии с МЭК 60068-2-30. |
| Степень загрязнения | 3. |
| Рабочая температура окружающей среды | -40…60 °C 60…70 °C с ухудшением рабочих характеристик. |
| Температура окружающей среды при хранении | -60…80 °C. |
| Рабочая высота | 0...3000 м. |
| Огнестойкость | 850 °C в соответствии с IEC 60695-2-1. |
| Огнестойкость | V1 в соответствии с UL 94. |
| Механическая стойкость | Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор замкнут: 15 ГН в течении 11 мс Удары контактор разомкнут: 8 g (ном.) в течение 11 мс. |
| высота | 91 мм. |
| ширина | 90 мм. |
| глубина | 98 мм. |
| масса продукта | 0,85 кг. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 11,300 см. |
| Package 1 Width | 14,000 см. |
| Package 1 Length | 11,300 см. |
| Вес упаковки | 1,016 кг. |
| Unit Type of Package 2 | S02. |
| Number of Units in Package 2 | 5. |
| Package 2 Height | 15,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 5,387 кг. |
| Unit Type of Package 3 | P06. |
| Number of Units in Package 3 | 40. |
| Package 3 Height | 45,000 см. |
| Package 3 Width | 60,000 см. |
| Package 3 Length | 80,000 см. |
| Package 3 Weight | 53,140 кг. |
| Гарантия (в месяцах) | 18. |
