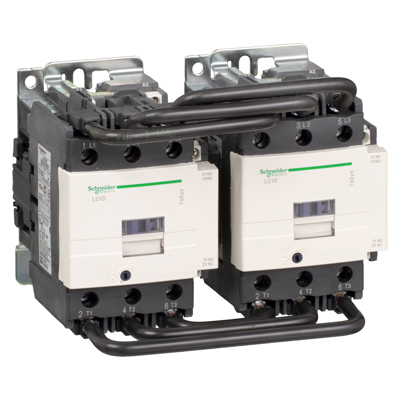

LC2D95V7 реверсивный контактор TeSys Deca 3п 3НО 95А 400В AC с винтовыми клеммами Schneider Electric.

купить LC2D95V7 реверсивный контактор TeSys Deca 3п 3НО 95А 400В AC по цене 44688 p с доставкой и наличием

LC2D95V7 Schneider Electric реверсивный контактор TeSys Deca. 3п. Катушка управления: 400В AC 50/60 Гц

Краткие характеристики LC2D95V7

Краткие характеристики LC2D95V7
код заказа. LC2D95V7
код производителя. LC2D95V7
Производитель.Schneider Electric
Наименование в прайсе производителя.LC2D95V7 реверсивный контактор TeSys Deca 3п 3НО 95А 400В AC.
Цена и условия покупки

44688 p

Наличие и способы заказа


Добавление товара в корзину

Описание LC2D95V7

LC2D95V7 Schneider Electric реверсивный контактор TeSys Deca. Тип изделия реверсивный контактор. Краткое обозначение устройства LC2D. Описание полюсов 3п. Состав силовых контактов 3НО. Состав вспомогательных контактов 1НО+1НЗ. Категория применения AC 3, AC 3e. Номинальный рабочий ток 95А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 400В AC 50/60 Гц. Клеммы винтовые. Страна изготовления Франция. LC2D95V7 Schneider Electric реверсивный контактор TeSys Deca 3п 3НО 95А 400В AC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC2D95V7 - Реверсивный контактор D 3P, 95А,НО+НЗ,400В 50/60 ГЦ, ЗАЖ | Schneider Electric
Артикул:LC2D95V7.
СерияTeSys.
Наименование продуктаTeSys Deca.
Тип продуктаРеверсивный контактор.
Краткое название устройстваLC2D.
Применение контактораУправление электродвигателем
Активная нагрузка.
Категория примененияAC-1
AC-3
AC-3e
AC-4.
Комплектация изделияПредварительно собранный с силовой сборной шиной реверсирования.
Описание полюсов3P.
power pole contact composition3 Н.О..
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток.
[Ie] номинальный рабочий ток125 А (at <60 °C) at <= 690 V AC-1 for Силовая цепь
95 А (at <60 °C) at <= 440 В AC-3 for Силовая цепь
95 А (at <60 °C) at <= 440 В AC-3e for Силовая цепь
66,7 А (at <60 °C) at <= 400 V AC-4 for Силовая цепь.
Мощность двигателя, кВт25 кВт at 220...230 В Переменный ток 50 Гц (AC-3)
45 кВт at 380...400 V Переменный ток 50 Гц (AC-3)
45 кВт at 415...440 V Переменный ток 50 Гц (AC-3)
55 кВт at 500 В Переменный ток 50 Гц (AC-3)
45 кВт at 660...690 В Переменный ток 50 Гц (AC-3)
15 кВт at 400 В Переменный ток 50 Гц (AC-4)
25 кВт at 220...230 В Переменный ток 50 Гц (AC-3e)
45 кВт at 380...400 V Переменный ток 50 Гц (AC-3e)
45 кВт at 415...440 V Переменный ток 50 Гц (AC-3e)
55 кВт at 500 В Переменный ток 50 Гц (AC-3e)
45 кВт at 660...690 В Переменный ток 50 Гц (AC-3e).
Мощность двигателя, л.с.20 лс at 200/208 V Переменный ток 60 Гц for 3 фазы motors
7,5 лс at 115 V Переменный ток 60 Гц for 1 фаза motors
15 лс at 230/240 V Переменный ток 60 Гц for 1 фаза motors
25 лс at 230/240 V Переменный ток 60 Гц for 3 фазы motors
60 лс at 460/480 V Переменный ток 60 Гц for 3 фазы motors
60 лс at 575/600 V Переменный ток 60 Гц for 3 фазы motors.
Тип цепи управленияПер. ток в 50/60 Гц.
Напряжение цепи управления400 V Переменный ток 50/60 Гц.
Вспомогательные контакты2 Н.О. + 2 Н.З..
[Up] номинальное импульсное выдерживаемое на8 кВ в соответствии с ГОСТ IEC 60947.
Категория перенапряженияIII.
[Ith] условный тепловой ток на открытом возду10 А (at 60 °C) for цепь сигнализации
125 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1
250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1
1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток135 А 40 °C - 10 мин for Силовая цепь
400 А 40 °C - 1 мин for Силовая цепь
800 А 40 °C - 10 с for Силовая цепь
1100 А 40 °C - 1 с for Силовая цепь
100 А - 1 с for цепь сигнализации
120 А - 500 мс for цепь сигнализации
140 А - 100 мс for цепь сигнализации.
Соответствующий номинал предохранителя10 А gG for цепь сигнализации conforming to IEC 60947-5-1
200 А gG at <= 690 V coordination тип 1 for Силовая цепь
160 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 0,8 мОм - Ith 125 А 50 Гц for Силовая цепь.
[Ui] номинальное напряжение изоляцииСиловая цепь: 1000 В в соответствии с IEC 60947-4-1
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный.
Электрическая износостойкость1,2 млн. циклов 95 А AC-3
1,3 млн. циклов 125 А AC-1.
Мощность, рассеиваемая одним полюсом12,5 Вт AC-1
7,2 Вт AC-3.
Front coverС.
Тип блокировкиМеханический.
Способ монтажаМонтаж на панель
Рейка.
СтандартыEN/МЭК 60947-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4.
СертификатыIECEE CB Scheme
UL
CSA
CCC
EAC
LROS (Lloyds register of shipping)
RINA
BV
DNV-GL.
Соединения – клеммыЦепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2жесткий кабель
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2жесткий кабель
Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником
Силовая цепь: разъем 1 кабель (-и) 4…50 мм2гибкий без наконечника
Силовая цепь: разъем 2 кабель (-и) 4…25 мм2гибкий без наконечника
Силовая цепь: разъем 1 кабель (-и) 4…50 мм2гибкий с кабельным наконечником
Силовая цепь: разъем 2 кабель (-и) 4…16 мм2гибкий с кабельным наконечником
Силовая цепь: разъем 1 кабель (-и) 4…50 мм2жесткий кабель
Силовая цепь: разъем 2 кабель (-и) 4…25 мм2жесткий кабель.
Момент затяжкиЦепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм
Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 12 Н-м - разъем - с помощью отвертки плоск. O 6 - O 8 мм
Силовая цепь: 12 Н-м - разъем шестигранный 4 мм.
Время работы20...35 мс включение
6...20 мс отключение.
Безопасный уровень надежностиB10d = 1,3 млн. циклов контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20 млн. циклов контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость4 млн. циклов.
Максимальная частота коммутации3600 цикл/ч в <60 °C.
Технология использования катушекБез встроенного модуля защиты от перегрузок.
пределы напряжения цепи управления0,3...0,6 Uc (-40…70 °C):отпускание Переменный ток 50/60 Гц
0,8...1,1 Uc (-40…55 °C):находится в состоянии работы Переменный ток 50 Гц
0,85...1,1 Uc (-40…55 °C):находится в состоянии работы Переменный ток 60 Гц
1...1.1 Uc (55…70 °C):находится в состоянии работы Переменный ток 50/60 Гц.
Потребляемая мощность при срабатывании 245 В·А 60 Гц cos phi 0,75 (at 20 °C)
245 В·А 50 Гц cos phi 0,75 (at 20 °C).
Потребляемая мощность при удержании, В·А26 В·А 60 Гц cos phi 0,3 (at 20 °C)
26 В·А 50 Гц cos phi 0,3 (at 20 °C).
Теплоотдача6…10 Вт в 50/60 Гц.
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1.
Частота цепи сигнализации25...400 Гц.
Минимальный коммутируемый ток5 мА for цепь сигнализации.
Минимальное коммутируемое напряжение17 В for цепь сигнализации.
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом.
Сопротивление изоляции> 10 МОм for цепь сигнализации.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
условия эксплуатациив соответствии с IACS E10.
Защитное исполнениеTH в соответствии с МЭК 60068-2-30.
Степень загрязнения3.
Рабочая температура окружающей среды-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Температура окружающей среды при хранении-60…80 °C.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьВибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
Удары контактор разомкнут: 8 g (ном.) в течение 11 мс
Вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
Удары контактор замкнут: 10 ГН в течении 11 мс.
высота127 мм.
ширина182 мм.
глубина158 мм.
масса продукта3,2 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height17 см.
Package 1 Width18 см.
Package 1 Length24,8 см.
Вес упаковки3,735 кг.
Гарантия (в месяцах)18.
