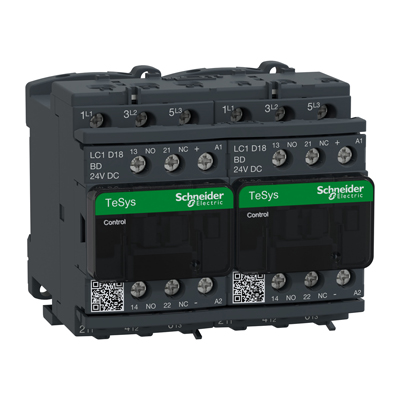

LC2D18BD реверсивный контактор TeSys Deca 3п 3НО 18А 24В DC с винтовыми клеммами Schneider Electric.

купить LC2D18BD реверсивный контактор TeSys Deca 3п 3НО 18А 24В DC по цене 22980 p с доставкой и наличием

LC2D18BD Schneider Electric реверсивный контактор TeSys Deca. 3п. Катушка управления: 24В DC

Краткие характеристики LC2D18BD

Краткие характеристики LC2D18BD
код заказа. LC2D18BD
код производителя. LC2D18BD
Производитель.Schneider Electric
Наименование в прайсе производителя.LC2D18BD реверсивный контактор TeSys Deca 3п 3НО 18А 24В DC.
Цена и условия покупки

22980 p

Наличие и способы заказа


Добавление товара в корзину

Описание LC2D18BD

LC2D18BD Schneider Electric реверсивный контактор TeSys Deca. Тип изделия реверсивный контактор. Краткое обозначение устройства LC2D. Описание полюсов 3п. Состав силовых контактов 3НО. Категория применения AC 3, AC 3e. Номинальный рабочий ток 18А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 24В DC. Клеммы винтовые. Страна изготовления Франция. LC2D18BD Schneider Electric реверсивный контактор TeSys Deca 3п 3НО 18А 24В DC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC2D18BD - Реверсивный контактор D 3P, 18А,НО+НЗ,24B DС | Schneider Electric
Артикул:LC2D18BD.
СерияTeSys
TeSys Deca.
Наименование продуктаTeSys D
TeSys Deca.
Тип продуктаРеверсивный контактор.
Краткое название устройстваLC2D.
Применение контактораУправление электродвигателем
Активная нагрузка.
Категория примененияAC-1
AC-3
AC-3e.
Комплектация изделияПредварительно собранный с силовой сборной шиной реверсирования.
Описание полюсов3P.
power pole contact composition3 Н.О..
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток.
[Ie] номинальный рабочий ток18 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь
32 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь
18 А (at <60 °C) at <= 440 В Переменный ток AC-3e for Силовая цепь.
Мощность двигателя, кВт4 кВт at 220...230 В Переменный ток 50...60 Гц
7,5 кВт at 380...400 V Переменный ток 50...60 Гц
9 кВт at 415 В Переменный ток 50...60 Гц
9 кВт at 440 В Переменный ток 50...60 Гц
10 кВт at 500 В Переменный ток 50...60 Гц
10 кВт at 660...690 В Переменный ток 50...60 Гц.
Мощность двигателя, л.с.1 лс at 115 V Переменный ток 60 Гц for 1 фаза motors
3 лс at 230/240 V Переменный ток 60 Гц for 1 фаза motors
5 лс at 200/208 V Переменный ток 60 Гц for 3 фазы motors
5 лс at 230/240 V Переменный ток 60 Гц for 3 фазы motors
10 лс at 460/480 V Переменный ток 60 Гц for 3 фазы motors
15 лс at 575/600 V Переменный ток 60 Гц for 3 фазы motors.
Тип цепи управленияПостоянный ток стандартный.
Напряжение цепи управления24 В Постоянный ток.
Вспомогательные контакты1 Н.О. + 1 Н.З..
[Up] номинальное импульсное выдерживаемое на6 кВ в соответствии с ГОСТ IEC 60947.
Категория перенапряженияIII.
[Ith] условный тепловой ток на открытом возду10 А (at 60 °C) for цепь сигнализации
32 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1
250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1
300 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность300 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток40 А 40 °C - 10 мин for Силовая цепь
84 А 40 °C - 1 мин for Силовая цепь
145 А 40 °C - 10 с for Силовая цепь
240 А 40 °C - 1 с for Силовая цепь
100 А - 1 с for цепь сигнализации
120 А - 500 мс for цепь сигнализации
140 А - 100 мс for цепь сигнализации.
Соответствующий номинал предохранителя10 А gG for цепь сигнализации conforming to IEC 60947-5-1
50 А gG at <= 690 V coordination тип 1 for Силовая цепь
35 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 2,5 мОм - Ith 32 А 50 Гц for Силовая цепь.
[Ui] номинальное напряжение изоляцииСиловая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный.
Электрическая износостойкость1,65 млн. циклов 18 А AC-3 при Ue <= 440 В
1 млн. циклов 32 А AC-1 при Ue <= 440 В
1,65 млн. циклов 18 А AC-3e при Ue <= 440 В.
Мощность, рассеиваемая одним полюсом0,8 Вт AC-3
2,5 Вт AC-1
0,8 Вт AC-3e.
Front coverС.
Тип блокировкиМеханический.
Способ монтажаРейка
Монтаж на панель.
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60335-2-40:Annex JJ
IEC 60335-1.
СертификатыDNV
CSA
CCC
UL
GL
LROS (Lloyds register of shipping)
BV
RINA
ГОСТ
UKCA.
Соединения – клеммыЦепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм2жесткий кабель
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм2жесткий кабель
Силовая цепь: винтовой зажим 1 кабель (-и) 1,5…6 мм2гибкий без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 1,5…6 мм2гибкий без наконечника
Силовая цепь: винтовой зажим 1 кабель (-и) 1…6 мм2гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 2 кабель (-и) 1…4 мм2гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 1 кабель (-и) 1,5…6 мм2жесткий кабель
Силовая цепь: винтовой зажим 2 кабель (-и) 1,5…6 мм2жесткий кабель.
Момент затяжкиСиловая цепь: 1,7 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм
Силовая цепь: 1,7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2
Силовая цепь: 2,5 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2.
Время работы53.55...72.45 мс включение
16...24 мс отключение.
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость30 млн. циклов.
Максимальная частота коммутации3600 цикл/ч в <60 °C.
Технология использования катушекВстроенный симметричный защитный стабилитрон.
пределы напряжения цепи управления0,1...0,25 Uc (-40…70 °C):отпускание Постоянный ток
0,7...1,25 Uc (-40…60 °C):находится в состоянии работы Постоянный ток
1...1.25 Uc (60…70 °C):находится в состоянии работы Постоянный ток.
Постоянная времени28 мс.
Пусковая мощность, Вт5,4 Вт 20 °C).
Потребляемая мощность при удержании, Вт5,4 Вт в 20 °C.
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1.
Частота цепи сигнализации25...400 Гц.
Минимальный коммутируемый ток5 мА for цепь сигнализации.
Минимальное коммутируемое напряжение17 В for цепь сигнализации.
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом.
Сопротивление изоляции> 10 МОм for цепь сигнализации.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
условия эксплуатациив соответствии с IACS E10
в соответствии с IEC 60947-1 Annex Q category D.
Защитное исполнениеTH в соответствии с МЭК 60068-2-30.
Степень загрязнения3.
Рабочая температура окружающей среды-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Температура окружающей среды при хранении-60…80 °C.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьВибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
Удары контактор разомкнут: 10 ГН в течении 11 мс
Удары контактор замкнут: 15 ГН в течении 11 мс.
высота77 мм.
ширина90 мм.
глубина95 мм.
масса продукта1,037 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height9,600 см.
Package 1 Width11,700 см.
Package 1 Length14,200 см.
Вес упаковки1,133 кг.
Unit Type of Package 2S02.
Number of Units in Package 26.
Package 2 Height15,000 см.
Package 2 Width30,000 см.
Package 2 Length40,000 см.
Package 2 Weight7,101 кг.
Гарантия (в месяцах)18.
