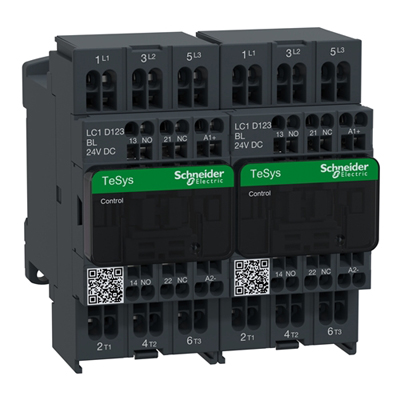

LC2D123BL реверсивный контактор TeSys Deca 3п 3НО 12А 24В DC low consumption с пружинными клеммами Schneider Electric.
LC2D123BL Schneider Electric реверсивный контактор TeSys Deca. 3п. Катушка управления: 24В DC low consumption
Краткие характеристики LC2D123BL
| код заказа. | LC2D123BL |
| код производителя. | LC2D123BL |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | LC2D123BL реверсивный контактор TeSys Deca 3п 3НО 12А 24В DC low consumption. |
Цена и условия покупки
15600 p
Добавление товара в корзину
Описание LC2D123BL
LC2D123BL Schneider Electric реверсивный контактор TeSys Deca. Тип изделия реверсивный контактор. Краткое обозначение устройства LC2D. Описание полюсов 3п. Состав силовых контактов 3НО. Категория применения AC 3, AC 3e. Номинальный рабочий ток 12А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 24В DC low consumption. Клеммы пружинные. Страна изготовления Франция. LC2D123BL Schneider Electric реверсивный контактор TeSys Deca 3п 3НО 12А 24В DC low consumption купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.
Технические характеристики
| Артикул: | LC2D123BL. |
| Серия | TeSys TeSys Deca. |
| Наименование продукта | TeSys D TeSys Deca. |
| Тип продукта | Реверсивный контактор. |
| Краткое название устройства | LC2D. |
| Применение контактора | Управление электродвигателем Активная нагрузка. |
| Категория применения | AC-1 AC-3. |
| Комплектация изделия | Предварительно собранный с силовой сборной шиной реверсирования. |
| Описание полюсов | 3P. |
| power pole contact composition | 3 Н.О.. |
| [Ue] номинальное рабочее напряжение | Силовая цепь: <= 690 V Переменный ток 25...400 Hz Силовая цепь: <= 300 В Постоянный ток. |
| [Ie] номинальный рабочий ток | 16 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь 12 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь. |
| Мощность двигателя, кВт | 3 кВт at 220...230 В Переменный ток 50 Гц 5,5 кВт at 380...400 V Переменный ток 50 Гц 5,5 кВт at 415...440 V Переменный ток 50 Гц 7,5 кВт at 500 В Переменный ток 50 Гц 7,5 кВт at 660...690 В Переменный ток 50 Гц. |
| Мощность двигателя, л.с. | 1 лс at 115 V Переменный ток 60 Гц for 1 фаза motors 2 лс at 230/240 V Переменный ток 60 Гц for 1 фаза motors 3 лс at 200/208 V Переменный ток 60 Гц for 3 фазы motors 3 лс at 230/240 V Переменный ток 60 Гц for 3 фазы motors 7,5 лс at 460/480 V Переменный ток 60 Гц for 3 фазы motors 10 лс at 575/600 V Переменный ток 60 Гц for 3 фазы motors. |
| Тип цепи управления | Постоянный ток низкое потребление. |
| Напряжение цепи управления | 24 В Постоянный ток. |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З.. |
| [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с ГОСТ IEC 60947. |
| Категория перенапряжения | III. |
| [Ith] условный тепловой ток на открытом возду | 16 А (at 60 °C) for Силовая цепь 10 А (at 60 °C) for цепь сигнализации. |
| Номинальная включающая способность Irms | 250 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947 140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1 250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1. |
| Номинальная отключающая способность | 250 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947. |
| [Icw] номинальный кратковременно допустимый ток | 30 А 40 °C - 10 мин for Силовая цепь 61 А 40 °C - 1 мин for Силовая цепь 105 А 40 °C - 10 с for Силовая цепь 210 А 40 °C - 1 с for Силовая цепь 100 А - 1 с for цепь сигнализации 120 А - 500 мс for цепь сигнализации 140 А - 100 мс for цепь сигнализации. |
| Соответствующий номинал предохранителя | 10 А gG for цепь сигнализации conforming to IEC 60947-5-1 40 А gG at <= 690 V coordination тип 1 for Силовая цепь 25 А gG at <= 690 V coordination тип 2 for Силовая цепь. |
| Среднее полное сопротивление | 2,5 мОм - Ith 16 А 50 Гц for Силовая цепь. |
| [Ui] номинальное напряжение изоляции | Силовая цепь: 690 В в соответствии с IEC 60947-4-1 Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Цепь сигнализации: 690 В в соответствии с IEC 60947-1 Цепь сигнализации: 600 В CSA сертифицированный Цепь сигнализации: 600 В UL сертифицированный. |
| Электрическая износостойкость | 2 млн. циклов 12 А AC-3 при Ue <= 440 В 0,8 млн. циклов 25 А AC-1 при Ue <= 440 В. |
| Мощность, рассеиваемая одним полюсом | 1,56 Вт AC-1 0,36 Вт AC-3. |
| Front cover | С. |
| Тип блокировки | Механический. |
| Способ монтажа | Рейка Монтаж на панель. |
| Стандарты | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60335-2-40:Annex JJ IEC 60335-1. |
| Сертификаты | DNV CSA CCC UL GL LROS (Lloyds register of shipping) BV RINA ГОСТ UKCA. |
| Соединения – клеммы | Силовая цепь: Пружинные зажимы 1 кабель (-и) 2,5 мм2гибкий без наконечника Силовая цепь: Пружинные зажимы 2 кабель (-и) 2,5 мм2гибкий без наконечника Цепь управления: Пружинные зажимы 1 кабель (-и) 2,5 мм2гибкий без наконечника Цепь управления: Пружинные зажимы 2 кабель (-и) 2,5 мм2гибкий без наконечника. |
| Момент затяжки | Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2 Силовая цепь: 2,5 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2. |
| Время работы | 65.45...88.55 мс включение 20...30 мс отключение. |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1. |
| Механическая износостойкость | 30 млн. циклов. |
| Максимальная частота коммутации | 3600 цикл/ч в <60 °C. |
| Технология использования катушек | Встроенный симметричный защитный стабилитрон. |
| пределы напряжения цепи управления | 0,1...0,3 Uc (-40…70 °C):отпускание Постоянный ток 0,8...1,25 Uc (-40…60 °C):находится в состоянии работы Постоянный ток 1...1.25 Uc (60…70 °C):находится в состоянии работы Постоянный ток. |
| Постоянная времени | 40 мс. |
| Пусковая мощность, Вт | 2,4 Вт 20 °C). |
| Потребляемая мощность при удержании, Вт | 2,4 Вт в 20 °C. |
| Тип вспом. контактов | тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1. |
| Частота цепи сигнализации | 25...400 Гц. |
| Минимальный коммутируемый ток | 5 мА for цепь сигнализации. |
| Минимальное коммутируемое напряжение | 17 В for цепь сигнализации. |
| Время без перекрытия | 1,5 мс при снятии напряжения между НЗ и НО контактом 1,5 мс при подаче напряжения между НЗ и НО контактом. |
| Сопротивление изоляции | > 10 МОм for цепь сигнализации. |
| Степень защиты IP | IP20 лицевая панель в соответствии с IEC 60529. |
| условия эксплуатации | в соответствии с IACS E10 в соответствии с IEC 60947-1 Annex Q category D. |
| Защитное исполнение | TH в соответствии с МЭК 60068-2-30. |
| Степень загрязнения | 3. |
| Рабочая температура окружающей среды | -40…60 °C 60…70 °C с ухудшением рабочих характеристик. |
| Температура окружающей среды при хранении | -60…80 °C. |
| Рабочая высота | 0...3000 м. |
| Огнестойкость | 850 °C в соответствии с IEC 60695-2-1. |
| Огнестойкость | V1 в соответствии с UL 94. |
| Механическая стойкость | Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор разомкнут: 10 ГН в течении 11 мс Удары контактор замкнут: 15 ГН в течении 11 мс. |
| высота | 99 мм. |
| ширина | 90 мм. |
| глубина | 95 мм. |
| масса продукта | 1,027 кг. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 11,400 см. |
| Package 1 Width | 11,600 см. |
| Package 1 Length | 14,100 см. |
| Вес упаковки | 1,126 кг. |
| Гарантия (в месяцах) | 18. |
