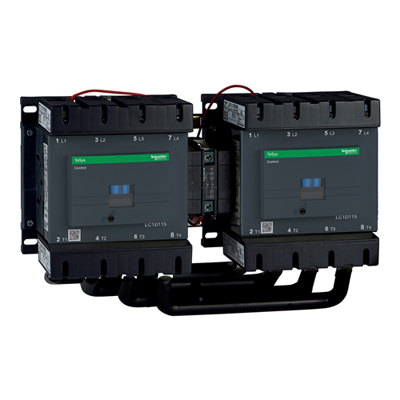

LC2D115004P7 переключающий контактор TeSys Deca 4п 4НО 200А 230В AC с винтовыми клеммами Schneider Electric.
LC2D115004P7 Schneider Electric переключающий контактор TeSys Deca. 4п. Катушка управления: 230В AC
Краткие характеристики LC2D115004P7
| код заказа. | LC2D115004P7 |
| код производителя. | LC2D115004P7 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | LC2D115004P7 переключающий контактор TeSys Deca 4п 4НО 200А 230В AC. |
Цена и условия покупки
193260 p
Добавление товара в корзину
Описание LC2D115004P7
LC2D115004P7 Schneider Electric переключающий контактор TeSys Deca. Тип изделия переключающий контактор. Краткое обозначение устройства LC2D. Описание полюсов 4п. Состав силовых контактов 4НО. Категория применения AC 1. Номинальный рабочий ток 200А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 230В AC. Клеммы винтовые. Страна изготовления Франция. LC2D115004P7 Schneider Electric переключающий контактор TeSys Deca 4п 4НО 200А 230В AC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.
Технические характеристики
| Артикул: | LC2D115004P7. |
| Серия | TeSys. |
| Наименование продукта | TeSys Deca. |
| Тип продукта | Контакторный переключатель. |
| Краткое название устройства | LC2D. |
| Применение контактора | Активная нагрузка. |
| Категория применения | AC-1 AC-3 AC-3e AC-4. |
| Комплектация изделия | Предварительно собранный с силовой сборной шиной реверсирования. |
| Описание полюсов | 4P. |
| power pole contact composition | 4 Н.О.. |
| [Ue] номинальное рабочее напряжение | Силовая цепь: <= 1000 В Переменный ток 25...400 Hz Силовая цепь: <= 460 В Постоянный ток. |
| [Ie] номинальный рабочий ток | 200 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь. |
| Тип цепи управления | Пер. ток в 50/60 Гц. |
| Напряжение цепи управления | 230 В Переменный ток 50/60 Гц. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ в соответствии с ГОСТ IEC 60947. |
| Категория перенапряжения | III. |
| [Ith] условный тепловой ток на открытом возду | 200 А (at 60 °C) for Силовая цепь. |
| Номинальная включающая способность Irms | 1260 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947. |
| Номинальная отключающая способность | 1260 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947. |
| [Icw] номинальный кратковременно допустимый ток | 250 А 40 °C - 10 мин for Силовая цепь 550 А 40 °C - 1 мин for Силовая цепь 950 А 40 °C - 10 с for Силовая цепь 1100 А 40 °C - 1 с for Силовая цепь. |
| Соответствующий номинал предохранителя | 250 А gG at <= 690 V coordination тип 1 for Силовая цепь 200 А gG at <= 690 V coordination тип 2 for Силовая цепь. |
| Среднее полное сопротивление | 0,6 мОм - Ith 200 А 50 Гц for Силовая цепь. |
| [Ui] номинальное напряжение изоляции | Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Силовая цепь: 1000 В в соответствии с IEC 60947-4-1. |
| электрическая износостойкость | 0,5 млн. циклов 250 А AC-1 при Ue <= 690 V. |
| Мощность, рассеиваемая одним полюсом | 24 Вт AC-1. |
| Front cover | С. |
| Тип блокировки | Механический. |
| Способ монтажа | Монтаж на панель Рейка. |
| стандарты | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508. |
| сертификация | UL CSA CCC EAC UKCA CB DNV-GL RINA BV LROS (Lloyds register of shipping). |
| Соединения – клеммы | Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм2гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм2жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм2жесткий кабель без наконечника Силовая цепь: разъем 1 кабель (-и) 10…120 мм2гибкий без наконечника Силовая цепь: разъем 2 кабель (-и) 10…50 мм2гибкий без наконечника Силовая цепь: разъем 1 кабель (-и) 10…120 мм2гибкий с кабельным наконечником Силовая цепь: разъем 2 кабель (-и) 10…50 мм2гибкий с кабельным наконечником Силовая цепь: разъем 1 кабель (-и) 10…120 мм2жесткий кабель без наконечника Силовая цепь: разъем 2 кабель (-и) 10…50 мм2жесткий кабель без наконечника. |
| Момент затяжки | Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 12 Н-м - разъем шестигранный 4 мм. |
| время работы | 20...50 мс включение 6...20 мс отключение. |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1. |
| механическая износостойкость | 8 млн. циклов. |
| Максимальная частота коммутации | 1200 цикл/ч в <60 °C. |
| Технология использования катушек | Встроенный симметричный защитный стабилитрон. |
| пределы напряжения цепи управления | 0,3...0,5 Uc (-40…55 °C):отпускание Переменный ток 50 Гц 0,8...1,15 Uc (-40…55 °C):находится в состоянии работы Переменный ток 50 Гц. |
| потребляемая мощность при срабатывании | 280…350 В·А 60 Гц 0,9 20 °C) 280…350 В·А 50 Гц 0,9 20 °C). |
| потребляемая мощность при удержании, В·А | 2…18 В·А 20 °C) 0,3 60 Гц 2…18 В·А 20 °C) 0,3 50 Гц. |
| теплоотдача | 3…8 Вт в 50/60 Гц. |
| Степень защиты IP | IP20 лицевая панель в соответствии с IEC 60529. |
| условия эксплуатации | в соответствии с IACS E10. |
| Защитное исполнение | TH в соответствии с МЭК 60068-2-30. |
| Степень загрязнения | 3. |
| Рабочая температура окружающей среды | -40…60 °C 60…70 °C с ухудшением рабочих характеристик. |
| Температура окружающей среды при хранении | -60…80 °C. |
| Рабочая высота | 0...3000 м. |
| Огнестойкость | 850 °C в соответствии с IEC 60695-2-1. |
| Огнестойкость | V1 в соответствии с UL 94. |
| Механическая стойкость | Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор замкнут: 15 ГН в течении 11 мс Удары контактор разомкнут: 6 g (ном.) в течение 11 мс. |
| высота | 158 мм. |
| ширина | 334 мм. |
| глубина | 148 мм. |
| масса продукта | 7,4 кг. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 22,500 см. |
| Package 1 Width | 32,000 см. |
| Package 1 Length | 43,500 см. |
| Вес упаковки | 8,500 кг. |
| Unit Type of Package 2 | P06. |
| Number of Units in Package 2 | 4. |
| Package 2 Height | 77,000 см. |
| Package 2 Width | 80,000 см. |
| Package 2 Length | 60,000 см. |
| Package 2 Weight | 38,100 кг. |
| Гарантия (в месяцах) | 18. |
