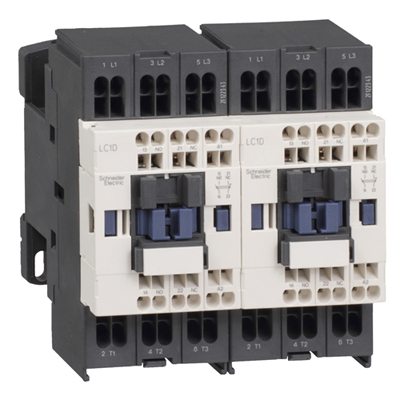

LC2D0935M7 реверсивный контактор TeSys Deca 3п 3НО 9А 220В AC с пружинными клеммами Schneider Electric.

купить LC2D0935M7 реверсивный контактор TeSys Deca 3п 3НО 9А 220В AC по цене 6083 p с доставкой и наличием

LC2D0935M7 Schneider Electric реверсивный контактор TeSys Deca. 3п. Катушка управления: 220В AC

Краткие характеристики LC2D0935M7

Краткие характеристики LC2D0935M7
код заказа. LC2D0935M7
код производителя. LC2D0935M7
Производитель.Schneider Electric
Наименование в прайсе производителя.LC2D0935M7 реверсивный контактор TeSys Deca 3п 3НО 9А 220В AC.
Цена и условия покупки

6083 p

Наличие и способы заказа


Добавление товара в корзину

Описание LC2D0935M7

LC2D0935M7 Schneider Electric реверсивный контактор TeSys Deca. Тип изделия реверсивный контактор. Краткое обозначение устройства LC2D. Описание полюсов 3п. Состав силовых контактов 3НО. Категория применения AC 3, AC 3e. Номинальный рабочий ток 9А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 220В AC. Клеммы пружинные. Страна изготовления Франция. LC2D0935M7 Schneider Electric реверсивный контактор TeSys Deca 3п 3НО 9А 220В AC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC2D0935M7 - Реверсивный контактор D 3P, 9А,НО+НЗ,220В,50/60ГЦ, пружинный | Schneider Electric
Артикул:LC2D0935M7.
СерияTeSys.
Наименование продуктаTeSys Deca.
Тип продуктаРеверсивный контактор.
Краткое название устройстваLC2D.
Применение контактораУправление электродвигателем
Активная нагрузка.
Категория примененияAC-3
AC-1.
Комплектация изделияПредварительно собранный с силовой сборной шиной реверсирования.
Описание полюсов3P.
power pole contact composition3 Н.О..
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток.
[Ie] номинальный рабочий ток9 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь
16 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь.
Мощность двигателя, кВт2,2 кВт at 220...230 В Переменный ток 50 Гц
4 кВт at 380...400 V Переменный ток 50 Гц
4 кВт at 415...440 V Переменный ток 50 Гц
5,5 кВт at 500 В Переменный ток 50 Гц
5,5 кВт at 660...690 В Переменный ток 50 Гц.
Мощность двигателя, л.с.0,5 лс at 115 V Переменный ток 60 Гц for 1 фаза motors
1 лс at 230/240 V Переменный ток 60 Гц for 1 фаза motors
2 лс at 200/208 V Переменный ток 60 Гц for 3 фазы motors
2 лс at 230/240 V Переменный ток 60 Гц for 3 фазы motors
5 лс at 460/480 V Переменный ток 60 Гц for 3 фазы motors
7,5 лс at 575/600 V Переменный ток 60 Гц for 3 фазы motors.
Тип цепи управленияПер. ток в 50/60 Гц.
Напряжение цепи управления220 В Переменный ток 50/60 Гц.
Вспомогательные контакты1 Н.О. + 1 Н.З..
[Up] номинальное импульсное выдерживаемое на6 кВ в соответствии с ГОСТ IEC 60947.
Категория перенапряженияIII.
[Ith] условный тепловой ток на открытом возду16 А (at 60 °C) for Силовая цепь
10 А (at 60 °C) for цепь сигнализации.
Номинальная включающая способность Irms250 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947
140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1
250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1.
Номинальная отключающая способность250 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток30 А 40 °C - 10 мин for Силовая цепь
61 А 40 °C - 1 мин for Силовая цепь
105 А 40 °C - 10 с for Силовая цепь
210 А 40 °C - 1 с for Силовая цепь
100 А - 1 с for цепь сигнализации
120 А - 500 мс for цепь сигнализации
140 А - 100 мс for цепь сигнализации.
Соответствующий номинал предохранителя25 А gG at <= 690 V coordination тип 1 for Силовая цепь
20 А gG at <= 690 V coordination тип 2 for Силовая цепь
10 А gG for цепь сигнализации conforming to IEC 60947-5-1.
Среднее полное сопротивление 2,5 мОм - Ith 16 А 50 Гц for Силовая цепь.
[Ui] номинальное напряжение изоляцииСиловая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный.
Электрическая износостойкость0,6 млн. циклов 25 А AC-1 при Ue <= 440 В
2 млн. циклов 9 А AC-3 при Ue <= 440 В.
Мощность, рассеиваемая одним полюсом0,2 Вт AC-3
1,56 Вт AC-1.
Front coverБез.
Тип блокировкиМеханический.
Способ монтажаМонтаж на панель
Рейка.
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508.
СертификатыГОСТ
UL
LROS (Lloyds register of shipping)
RINA
CSA
BV
GL
CCC
DNV.
Соединения – клеммыСиловая цепь: Пружинные зажимы 1 кабель (-и) 2,5 мм2гибкий без наконечника
Силовая цепь: Пружинные зажимы 2 кабель (-и) 2,5 мм2гибкий без наконечника
Цепь управления: Пружинные зажимы 1 кабель (-и) 2,5 мм2гибкий без наконечника
Цепь управления: Пружинные зажимы 2 кабель (-и) 2,5 мм2гибкий без наконечника.
Время работы12...22 мс включение
4...19 мс отключение.
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость15 млн. циклов.
Максимальная частота коммутации3600 цикл/ч в <60 °C.
Технология использования катушекБез встроенного модуля защиты от перегрузок.
пределы напряжения цепи управления0,3...0,6 Uc (-40…70 °C):отпускание Переменный ток 50/60 Гц
0,8...1,1 Uc (-40…60 °C):находится в состоянии работы Переменный ток 50 Гц
0,85...1,1 Uc (-40…60 °C):находится в состоянии работы Переменный ток 60 Гц
1...1.1 Uc (60…70 °C):находится в состоянии работы Переменный ток 50/60 Гц.
Потребляемая мощность при срабатывании 70 В·А 60 Гц cos phi 0,75 (at 20 °C)
70 В·А 50 Гц cos phi 0,75 (at 20 °C).
Потребляемая мощность при удержании, В·А7,5 В·А 60 Гц cos phi 0,3 (at 20 °C)
7 В·А 50 Гц cos phi 0,3 (at 20 °C).
Теплоотдача2…3 Вт в 50/60 Гц.
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1.
Частота цепи сигнализации25...400 Гц.
Минимальный коммутируемый ток5 мА for цепь сигнализации.
Минимальное коммутируемое напряжение17 В for цепь сигнализации.
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом.
Сопротивление изоляции> 10 МОм for цепь сигнализации.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
условия эксплуатациив соответствии с IACS E10
в соответствии с IEC 60947-1 Annex Q category D.
Защитное исполнениеTH в соответствии с МЭК 60068-2-30.
Степень загрязнения3.
Рабочая температура окружающей среды-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Температура окружающей среды при хранении-60…80 °C.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьВибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
Удары контактор разомкнут: 10 ГН в течении 11 мс
Удары контактор замкнут: 15 ГН в течении 11 мс.
высота99 мм.
ширина90 мм.
глубина84 мм.
масса продукта0,687 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height11,9 см.
Package 1 Width11,4 см.
Package 1 Length11 см.
Вес упаковки730 г.
Гарантия (в месяцах)18.
