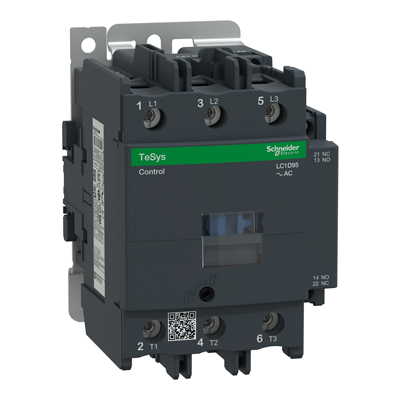

LC1D95F5 контактор TeSys Deca 3п 3НО 95А 110В AC с винтовыми клеммами Schneider Electric.

купить LC1D95F5 контактор TeSys Deca 3п 3НО 95А 110В AC по цене 34300 p с доставкой и наличием

LC1D95F5 Schneider Electric контактор TeSys Deca. 3п. Катушка управления: 110В AC 50 Гц

Краткие характеристики LC1D95F5

Краткие характеристики LC1D95F5
код заказа. LC1D95F5
код производителя. LC1D95F5
Производитель.Schneider Electric
Наименование в прайсе производителя.LC1D95F5 контактор TeSys Deca 3п 3НО 95А 110В AC.
Цена и условия покупки

34300 p

Наличие и способы заказа


Добавление товара в корзину

Описание LC1D95F5

LC1D95F5 Schneider Electric контактор TeSys Deca. Тип изделия контактор. Краткое обозначение устройства LC1D. Описание полюсов 3п. Состав силовых контактов 3НО. Состав вспомогательных контактов 1НО+1НЗ. Категория применения AC 3. Номинальный рабочий ток 95А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 110В AC 50 Гц. Клеммы винтовые. Страна изготовления Франция. LC1D95F5 Schneider Electric контактор TeSys Deca 3п 3НО 95А 110В AC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC1D95F5 - Контактор D 3P, 95А,НО+НЗ,110В,50ГЦ,зажим под винт | Schneider Electric
Артикул:LC1D95F5.
СерияTeSys.
СерияTeSys Deca.
Тип продуктаКонтактор.
Краткое название устройстваLC1D.
Применение контактораАктивная нагрузка
Управление электродвигателем.
Категория примененияAC-3
AC-3e
AC-4
AC-1.
Описание полюсов3P.
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz.
[Ie] номинальный рабочий ток95 А (at <60 °C) at <= 440 В AC-3 for Силовая цепь
125 А (at <60 °C) at <= 1000 В AC-1 for Силовая цепь
95 А (at <60 °C) at <= 440 В AC-3e for Силовая цепь.
[Uc] control circuit voltage110 В Переменный ток 50 Гц.
Мощность двигателя, кВт25 кВт at 220...230 В Переменный ток 50 Гц (AC-3)
45 кВт at 380...400 V Переменный ток 50 Гц (AC-3)
45 кВт at 415...440 V Переменный ток 50 Гц (AC-3)
55 кВт at 500 В Переменный ток 50 Гц (AC-3)
45 кВт at 660...690 В Переменный ток 50 Гц (AC-3)
15 кВт at 400 В Переменный ток 50 Гц (AC-4)
25 кВт at 220...230 В Переменный ток 50 Гц (AC-3e)
45 кВт at 380...400 V Переменный ток 50 Гц (AC-3e)
45 кВт at 415...440 V Переменный ток 50 Гц (AC-3e)
55 кВт at 500 В Переменный ток 50 Гц (AC-3e)
45 кВт at 660...690 В Переменный ток 50 Гц (AC-3e).
Мощность двигателя, л.с.7,5 лс at 120 В Переменный ток 60 Гц for 1 фаза motors
15 лс at 230/240 V Переменный ток 60 Гц for 1 фаза motors
30 лс at 200/208 V Переменный ток 60 Гц for 3 фазы motors
30 лс at 230/240 V Переменный ток 60 Гц for 3 фазы motors
60 лс at 460/480 V Переменный ток 60 Гц for 3 фазы motors
60 лс at 575/600 V Переменный ток 60 Гц for 3 фазы motors.
Код совместимостиLC1D.
Конфигурация главных контактов3 Н.О..
Защитная крышкаС.
[Ith] условный тепловой ток на открытом возду10 А (at 60 °C) for цепь сигнализации
125 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms1100 А at 440 В Переменный ток for Силовая цепь conforming to ГОСТ IEC 60947
140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1
250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1.
Номинальная отключающая способность1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток1100 А 40 °C - 1 с for Силовая цепь
800 А 40 °C - 10 с for Силовая цепь
400 А 40 °C - 1 мин for Силовая цепь
135 А 40 °C - 10 мин for Силовая цепь
140 А - 100 мс for цепь сигнализации
120 А - 500 мс for цепь сигнализации
100 А - 1 с for цепь сигнализации.
Соответствующий номинал предохранителя10 А gG for цепь сигнализации conforming to IEC 60947-5-1
200 А gG at <= 690 V coordination тип 1 for Силовая цепь
160 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 0,8 мОм - Ith 125 А 50 Гц for Силовая цепь.
Мощность, рассеиваемая одним полюсом12,5 Вт AC-1
7,2 Вт AC-3
7,2 Вт AC-3e.
[Ui] номинальное напряжение изоляцииСиловая цепь: 1000 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный.
Категория перенапряженияIII.
Степень загрязнения3.
[Up] номинальное импульсное выдерживаемое на8 кВ в соответствии с ГОСТ IEC 60947.
Безопасный уровень надежностиB10d = 1,3 млн. циклов контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20 млн. циклов контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость10 млн. циклов.
Электрическая износостойкость1,2 млн. циклов 95 А AC-3
1,3 млн. циклов 125 А AC-1
1,2 млн. циклов 95 А AC-3e.
Тип цепи управленияПер. ток в 50 Гц.
Технология использования катушекБез встроенного модуля защиты от перегрузок.
пределы напряжения цепи управления0,3...0,6 Uc (-40…70 °C):отпускание Переменный ток 50 Гц
0,85...1,1 Uc (-40…55 °C):находится в состоянии работы Переменный ток 50 Гц
1...1.1 Uc (55…70 °C):находится в состоянии работы Переменный ток 50 Гц.
Потребляемая мощность при срабатывании 200 В·А 50 Гц cos phi 0,75 (at 20 °C).
Потребляемая мощность при удержании, В·А20 В·А 50 Гц cos phi 0,3 (at 20 °C).
Теплоотдача6…10 Вт at 50 Гц.
время работы20...35 мс включение
6...20 мс отключение.
Maximum operating rate3600 цикл/ч at 60 °C.
Соединения – клеммыЦепь управления: винтовой зажим 2 1…2,5 мм2 - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1…2,5 мм2 - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: жесткий кабель Без наконечника
Силовая цепь: разъем 1 4…50 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: разъем 2 4…25 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: разъем 1 4…50 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: разъем 2 4…16 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: разъем 1 4…50 мм2 - cable stiffness: жесткий кабель Без наконечника
Силовая цепь: разъем 2 4…25 мм2 - cable stiffness: жесткий кабель Без наконечника.
Момент затяжкиЦепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм
Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 12 Н-м - разъем - с помощью отвертки плоск. O 6 - O 8 мм
Силовая цепь: 12 Н-м - разъем шестигранный 4 мм
Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2.
Вспомогательные контакты1 Н.О. + 1 Н.З..
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1.
Частота цепи сигнализации25...400 Гц.
Минимальное коммутируемое напряжение17 В for цепь сигнализации.
Минимальный коммутируемый ток5 мА for цепь сигнализации.
Сопротивление изоляции> 10 МОм for цепь сигнализации.
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом.
Способ монтажаМонтаж на панель
Рейка.
СтандартыEN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
CSA C22.2 № 14
UL 60947-4-1
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
IEC 60335-1:Clause 30.2.
СертификатыCCC
UL
CB Scheme
CSA
CE
UKCA
морское исполнение
EAC.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
Защитное исполнениеTH в соответствии с МЭК 60068-2-30.
условия эксплуатациив соответствии с IACS E10 воздействие влажной жары.
допустимая температура воздуха вокруг устройства-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьВибрации контактор разомкнут (2 g (ном.), 5...300 Гц)
Удары контактор разомкнут (8 g (ном.) в течение 11 мс)
Вибрации контактор замкнут (3 g (ном.), 5...300 Гц)
Удары контактор замкнут (10 ГН в течении 11 мс).
высота127 мм.
ширина85 мм.
глубина130 мм.
масса продукта1,61 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height10,0 см.
Package 1 Width13,5 см.
Package 1 Length14,0 см.
Вес упаковки1,559 кг.
Unit Type of Package 2S02.
Number of Units in Package 25.
Package 2 Height15,0 см.
Package 2 Width30,0 см.
Package 2 Length40,0 см.
Package 2 Weight8,193 кг.
Гарантия (в месяцах)18.
