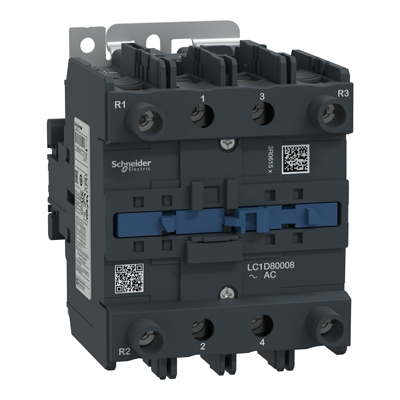

LC1D80008M7 контактор TeSys Deca 4п 2НО+2НЗ 125А 220В AC с винтовыми клеммами Schneider Electric.

Name: LC1D80008M7 контактор TeSys Deca 4п 2НО+2НЗ 125А 220В AC
Brand: Schneider Electric
SKU: LC1D80008M7
Price: 44510 RUB
Availability: InStock
Rating: 5 (18 reviews)

Краткие характеристики LC1D80008M7
код заказа.	LC1D80008M7
код производителя.	LC1D80008M7
Производитель.	Schneider Electric
Наименование в прайсе производителя.	LC1D80008M7 контактор TeSys Deca 4п 2НО+2НЗ 125А 220В AC.

44510 p

zakaz@elektroshchit.ru

Описание LC1D80008M7

LC1D80008M7 Schneider Electric контактор TeSys Deca. Тип изделия контактор. Краткое обозначение устройства LC1D. Описание полюсов 4п. Состав силовых контактов 2НО+2НЗ. Категория применения AC 1. Номинальный рабочий ток 125А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 220В AC 50/60 Гц. Клеммы винтовые. Страна изготовления Франция. LC1D80008M7 Schneider Electric контактор TeSys Deca 4п 2НО+2НЗ 125А 220В AC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC1D80008M7 - Контактор D 4P (2НО+2НЗ), AC1 125А,220В,50/60ГЦ,зажим под винт | Schneider Electric
Артикул:	LC1D80008M7.
Серия	TeSys.
Серия	TeSys Deca.
Тип продукта	Контактор.
Краткое название устройства	LC1D.
Применение контактора	Активная нагрузка.
Категория применения	AC-1.
Описание полюсов	4P.
[Ue] номинальное рабочее напряжение	Силовая цепь: <= 690 V Переменный ток 25...400 Hz.
[Ie] номинальный рабочий ток	125 А (at <60 °C) at <= 1000 В Переменный ток AC-1 for Силовая цепь.
[Uc] control circuit voltage	220 В Переменный ток 50/60 Гц.
Код совместимости	LC1D.
Конфигурация главных контактов	2 Н.О. + 2 Н.З..
Защитная крышка	С.
[Ith] условный тепловой ток на открытом возду	125 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms	1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность	1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток	640 А 40 °C - 10 с for Силовая цепь 990 А 40 °C - 1 с for Силовая цепь 135 А 40 °C - 10 мин for Силовая цепь 320 А 40 °C - 1 мин for Силовая цепь.
Соответствующий номинал предохранителя	200 А gG at <= 690 V coordination тип 1 for Силовая цепь 160 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление	0,8 мОм - Ith 125 А 50 Гц for Силовая цепь.
Мощность, рассеиваемая одним полюсом	12,5 Вт AC-1.
[Ui] номинальное напряжение изоляции	Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Силовая цепь: 1000 В в соответствии с IEC 60947-4-1.
Категория перенапряжения	III.
Степень загрязнения	3.
[Up] номинальное импульсное выдерживаемое на	8 кВ в соответствии с ГОСТ IEC 60947.
Безопасный уровень надежности	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость	4 млн. циклов.
Электрическая износостойкость	0,8 млн. циклов 125 А AC-1 при Ue <= 440 В.
Тип цепи управления	Пер. ток в 50/60 Гц.
Технология использования катушек	Без встроенного модуля защиты от перегрузок.
пределы напряжения цепи управления	0,85...1,1 Uc (-40…55 °C):находится в состоянии работы Переменный ток 60 Гц 0,3...0,6 Uc (-40…55 °C):отпускание Переменный ток 50/60 Гц 0,8...1,1 Uc (-40…55 °C):находится в состоянии работы Переменный ток 50 Гц.
Потребляемая мощность при срабатывании	245 В·А 60 Гц cos phi 0,75 (at 20 °C) 245 В·А 50 Гц cos phi 0,75 (at 20 °C).
Потребляемая мощность при удержании, В·А	26 В·А 60 Гц cos phi 0,3 (at 20 °C) 26 В·А 50 Гц cos phi 0,3 (at 20 °C).
Теплоотдача	6…10 Вт at 50/60 Гц.
время работы	20...35 мс включение 6...20 мс отключение.
Maximum operating rate	3600 цикл/ч at 60 °C.
Соединения – клеммы	Цепь управления: винтовой зажим 2 1…2,5 мм2 - cable stiffness: гибкий С кабельным наконечником Цепь управления: винтовой зажим 1 1…2,5 мм2 - cable stiffness: гибкий С кабельным наконечником Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: гибкий Без наконечника Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: гибкий Без наконечника Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: жесткий кабель Без наконечника Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: жесткий кабель Без наконечника Силовая цепь: разъем 1 4…50 мм2 - cable stiffness: гибкий Без наконечника Силовая цепь: разъем 2 4…25 мм2 - cable stiffness: гибкий Без наконечника Силовая цепь: разъем 1 4…50 мм2 - cable stiffness: гибкий С кабельным наконечником Силовая цепь: разъем 2 4…16 мм2 - cable stiffness: гибкий С кабельным наконечником Силовая цепь: разъем 1 4…50 мм2 - cable stiffness: жесткий кабель Без наконечника Силовая цепь: разъем 2 4…25 мм2 - cable stiffness: жесткий кабель Без наконечника.
Момент затяжки	Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 12 Н-м - разъем - с помощью отвертки плоск. O 6 - O 8 мм Силовая цепь: 12 Н-м - разъем шестигранный 4 мм Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2.
Способ монтажа	Монтаж на панель Рейка.
Стандарты	EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 CSA C22.2 № 14 UL 60947-4-1 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ IEC 60335-1:Clause 30.2.
Сертификаты	CCC UL CB Scheme CSA CE UKCA морское исполнение EAC.
Степень защиты IP	IP20 лицевая панель в соответствии с IEC 60529.
Защитное исполнение	TH в соответствии с МЭК 60068-2-30.
условия эксплуатации	в соответствии с IACS E10 воздействие влажной жары.
допустимая температура воздуха вокруг устройства	-40…60 °C 60…70 °C с ухудшением рабочих характеристик.
Рабочая высота	0...3000 м.
Огнестойкость	850 °C в соответствии с IEC 60695-2-1.
Огнестойкость	V1 в соответствии с UL 94.
Механическая стойкость	Вибрации контактор разомкнут (2 g (ном.), 5...300 Гц) Удары контактор разомкнут (8 g (ном.) в течение 11 мс) Вибрации контактор замкнут (3 g (ном.), 5...300 Гц) Удары контактор замкнут (10 ГН в течении 11 мс).
высота	127 мм.
ширина	96 мм.
глубина	140 мм.
масса продукта	1,84 кг.
Unit Type of Package 1	PCE.
Кол-во едениц в упаковке	1.
Package 1 Height	15,500 см.
Package 1 Width	13,500 см.
Package 1 Length	11,000 см.
Вес упаковки	1,764 кг.
Unit Type of Package 2	S02.
Number of Units in Package 2	5.
Package 2 Height	15,000 см.
Package 2 Width	30,000 см.
Package 2 Length	40,000 см.
Package 2 Weight	9,199 кг.
Гарантия (в месяцах)	18.
