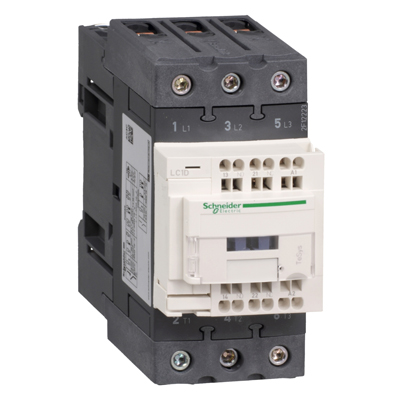

LC1D50A3MD контактор TeSys Deca 3п 3НО 50А 220В DC с пружинными клеммами Schneider Electric.

купить LC1D50A3MD контактор TeSys Deca 3п 3НО 50А 220В DC по цене 15906 p с доставкой и наличием

LC1D50A3MD Schneider Electric контактор TeSys Deca. 3п. Катушка управления: 220В DC

Краткие характеристики LC1D50A3MD

Краткие характеристики LC1D50A3MD
код заказа. LC1D50A3MD
код производителя. LC1D50A3MD
Производитель.Schneider Electric
Наименование в прайсе производителя.LC1D50A3MD контактор TeSys Deca 3п 3НО 50А 220В DC.
Цена и условия покупки

15906 p

Наличие и способы заказа


Добавление товара в корзину

Описание LC1D50A3MD

LC1D50A3MD Schneider Electric контактор TeSys Deca. Тип изделия контактор. Краткое обозначение устройства LC1D. Описание полюсов 3п. Состав силовых контактов 3НО. Состав вспомогательных контактов 1НО+1НЗ. Категория применения AC 3. Номинальный рабочий ток 50А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 220В DC. Клеммы пружинные. Страна изготовления Франция. LC1D50A3MD Schneider Electric контактор TeSys Deca 3п 3НО 50А 220В DC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC1D50A3MD - Контактор D 3P EVERLINK AC3 440В 50A пружинный 220В DC | Schneider Electric
Артикул:LC1D50A3MD.
СерияTeSys.
СерияTeSys Deca.
Тип продуктаКонтактор.
Краткое название устройстваLC1D.
Применение контактораАктивная нагрузка
Управление электродвигателем.
Категория примененияAC-4
AC-3
AC-1.
Описание полюсов3P.
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток.
[Ie] номинальный рабочий ток50 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь
80 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь.
[Uc] control circuit voltage220 В Постоянный ток.
Мощность двигателя, кВт15 кВт at 220...230 В Переменный ток 50/60 Гц (AC-3)
22 кВт at 380...400 V Переменный ток 50/60 Гц (AC-3)
30 кВт at 500 В Переменный ток 50/60 Гц (AC-3)
33 кВт at 660...690 В Переменный ток 50/60 Гц (AC-3)
25 кВт at 415 В Переменный ток 50/60 Гц (AC-3)
30 кВт at 440 В Переменный ток 50/60 Гц (AC-3)
11 кВт at 400 В Переменный ток 50/60 Гц (AC-4).
Мощность двигателя, л.с.3 лс at 115 V Переменный ток 50/60 Гц for 1 фаза motors
7,5 лс at 230/240 V Переменный ток 50/60 Гц for 1 фаза motors
15 лс at 200/208 V Переменный ток 50/60 Гц for 3 фазы motors
15 лс at 230/240 V Переменный ток 50/60 Гц for 3 фазы motors
40 лс at 460/480 V Переменный ток 50/60 Гц for 3 фазы motors
40 лс at 575/600 V Переменный ток 50/60 Гц for 3 фазы motors.
Код совместимостиLC1D.
Конфигурация главных контактов3 Н.О..
Защитная крышкаС.
[Ith] условный тепловой ток на открытом возду10 А (at 60 °C) for цепь сигнализации
80 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1
250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1
900 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность900 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток400 А 40 °C - 10 с for Силовая цепь
810 А 40 °C - 1 с for Силовая цепь
84 А 40 °C - 10 мин for Силовая цепь
208 А 40 °C - 1 мин for Силовая цепь
100 А - 1 с for цепь сигнализации
120 А - 500 мс for цепь сигнализации
140 А - 100 мс for цепь сигнализации.
Соответствующий номинал предохранителя10 А gG for цепь сигнализации conforming to IEC 60947-5-1
100 А gG at <= 690 V coordination тип 1 for Силовая цепь
100 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 1,5 мОм - Ith 80 А 50 Гц for Силовая цепь.
Мощность, рассеиваемая одним полюсом3,7 Вт AC-3
9,6 Вт AC-1.
[Ui] номинальное напряжение изоляцииСиловая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный
Силовая цепь: 690 В в соответствии с IEC 60947-4-1.
Категория перенапряженияIII.
Степень загрязнения3.
[Up] номинальное импульсное выдерживаемое на6 кВ в соответствии с ГОСТ IEC 60947.
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость10 млн. циклов.
Электрическая износостойкость1,45 млн. циклов 50 А AC-3 при Ue <= 440 В
0,5 млн. циклов 80 А AC-1 при Ue <= 440 В.
Тип цепи управленияПостоянный ток стандартный.
Технология использования катушекВстроенный симметричный защитный стабилитрон.
пределы напряжения цепи управления0,1...0,3 Uc (-40…70 °C):отпускание Постоянный ток
0,75...1,25 Uc (-40…60 °C):находится в состоянии работы Постоянный ток
1...1.25 Uc (60…70 °C):находится в состоянии работы Постоянный ток.
Пусковая мощность, Вт19 Вт 20 °C).
Потребляемая мощность при удержании, Вт7,4 Вт в 20 °C.
время работы50 ±15 % ms включение
16...24 мс отключение.
Постоянная времени34 мс.
Соединения – клеммыЦепь управления: Пружинные зажимы 1 2,5 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: Пружинные зажимы 2 2,5 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: соединители EverLink с винтами BTR 1 1…35 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: соединители EverLink с винтами BTR 2 1…25 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: соединители EverLink с винтами BTR 1 1…35 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: соединители EverLink с винтами BTR 2 1…25 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: соединители EverLink с винтами BTR 1 1…35 мм2 - cable stiffness: жесткий кабель Без наконечника
Силовая цепь: соединители EverLink с винтами BTR 2 1…25 мм2 - cable stiffness: жесткий кабель Без наконечника.
Момент затяжкиСиловая цепь: 8 Н-м - соединители EverLink с винтами BTR - кабель 25…35 мм2 шестигранный 4 мм
Силовая цепь: 5 Н-м - соединители EverLink с винтами BTR - кабель 2,5…25 мм2 шестигранный 4 мм.
Вспомогательные контакты1 Н.О. + 1 Н.З..
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1.
Частота цепи сигнализации25...400 Гц.
Минимальное коммутируемое напряжение17 В for цепь сигнализации.
Минимальный коммутируемый ток5 мА for цепь сигнализации.
Сопротивление изоляции> 10 МОм for цепь сигнализации.
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом.
Способ монтажаМонтаж на панель
Рейка.
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508.
СертификатыГОСТ
DNV
LROS (Lloyds register of shipping)
RINA
GL
UL
BV
CCC
CSA.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
Защитное исполнениеTH в соответствии с МЭК 60068-2-30.
условия эксплуатациив соответствии с IACS E10 воздействие влажной жары
в соответствии с IEC 60947-1 Annex Q category D воздействие влажной жары.
допустимая температура воздуха вокруг устройства-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьВибрации контактор разомкнут (2 g (ном.), 5...300 Гц)
Вибрации контактор замкнут (4 g (ном.), 5...300 Гц)
Удары контактор замкнут (15 ГН в течении 11 мс)
Удары контактор разомкнут (10 ГН в течении 11 мс).
высота122 мм.
ширина55 мм.
глубина120 мм.
масса продукта0,93 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height6 см.
Package 1 Width14 см.
Package 1 Length15 см.
Вес упаковки850 г.
Гарантия (в месяцах)18.
