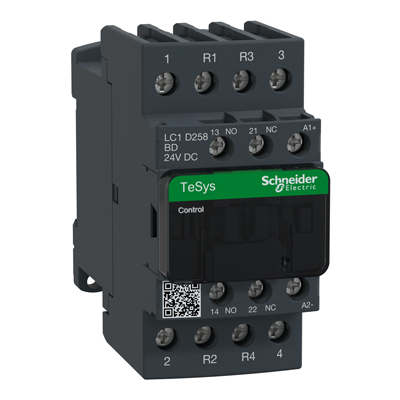

LC1D258BD контактор TeSys Deca 4п 2НО+2НЗ 40А 24В DC с винтовыми клеммами Schneider Electric.

купить LC1D258BD контактор TeSys Deca 4п 2НО+2НЗ 40А 24В DC по цене 14100 p с доставкой и наличием

LC1D258BD Schneider Electric контактор TeSys Deca. 4п. Катушка управления: 24В DC

Краткие характеристики LC1D258BD

Краткие характеристики LC1D258BD
код заказа. LC1D258BD
код производителя. LC1D258BD
Производитель.Schneider Electric
Наименование в прайсе производителя.LC1D258BD контактор TeSys Deca 4п 2НО+2НЗ 40А 24В DC.
Цена и условия покупки

14100 p

Наличие и способы заказа


Добавление товара в корзину

Описание LC1D258BD

LC1D258BD Schneider Electric контактор TeSys Deca. Тип изделия контактор. Краткое обозначение устройства LC1D. Описание полюсов 4п. Состав силовых контактов 2НО+2НЗ. Состав вспомогательных контактов 1НО+1НЗ. Категория применения AC 1. Номинальный рабочий ток 40А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 24В DC. Клеммы винтовые. Страна изготовления Франция. LC1D258BD Schneider Electric контактор TeSys Deca 4п 2НО+2НЗ 40А 24В DC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC1D258BD - Контактор D 4P (2НО+2НЗ), АС1 40А,НО+НЗ,24В DС,ограничитель | Schneider Electric
Артикул:LC1D258BD.
СерияTeSys Deca.
Тип продуктаКонтактор.
Краткое название устройстваLC1D.
Применение контактораАктивная нагрузка.
Категория примененияAC-1.
Описание полюсов4P.
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz.
[Ie] номинальный рабочий ток40 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь.
[Uc] control circuit voltage24 В Постоянный ток.
Код совместимостиLC1D.
Конфигурация главных контактов2 Н.О. + 2 Н.З..
Защитная крышкаС.
[Ith] условный тепловой ток на открытом возду10 А (at 60 °C) for цепь сигнализации
40 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1
250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1
450 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность450 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток240 А 40 °C - 10 с for Силовая цепь
380 А 40 °C - 1 с for Силовая цепь
50 А 40 °C - 10 мин for Силовая цепь
120 А 40 °C - 1 мин for Силовая цепь
100 А - 1 с for цепь сигнализации
120 А - 500 мс for цепь сигнализации
140 А - 100 мс for цепь сигнализации.
Соответствующий номинал предохранителя10 А gG for цепь сигнализации conforming to IEC 60947-5-1
63 А gG at <= 690 V coordination тип 1 for Силовая цепь
40 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 2 мОм - Ith 40 А 50 Гц for Силовая цепь.
Мощность, рассеиваемая одним полюсом3,2 Вт AC-1.
[Ui] номинальное напряжение изоляцииСиловая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный.
Категория перенапряженияIII.
Степень загрязнения3.
[Up] номинальное импульсное выдерживаемое на6 кВ в соответствии с ГОСТ IEC 60947.
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость30 млн. циклов.
Электрическая износостойкость1,4 млн. циклов 40 А AC-1 при Ue <= 440 В.
Тип цепи управленияПостоянный ток стандартный.
Технология использования катушекВстроенный симметричный защитный стабилитрон.
пределы напряжения цепи управления0,1...0,25 Uc (-40…60 °C):отпускание Постоянный ток
0,7...1,25 Uc (-40…60 °C):находится в состоянии работы Постоянный ток.
Пусковая мощность, Вт5,4 Вт 20 °C).
Потребляемая мощность при удержании, Вт5,4 Вт в 20 °C.
время работы63 ±15 % ms включение
20 ±20 % ms отключение.
Постоянная времени28 мс.
Maximum operating rate3600 цикл/ч at 60 °C.
Соединения – клеммыЦепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 2 1…2,5 мм2 - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1…4 мм2 - cable stiffness: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 2 1…4 мм2 - cable stiffness: жесткий кабель Без наконечника
Силовая цепь: винтовой зажим 1 2,5…10 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: винтовой зажим 2 2,5…10 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: винтовой зажим 1 2,5…10 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 2 2,5…10 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 1 2,5…16 мм2 - cable stiffness: жесткий кабель Без наконечника
Силовая цепь: винтовой зажим 2 2,5…16 мм2 - cable stiffness: жесткий кабель Без наконечника.
Момент затяжкиЦепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2
Силовая цепь: 1,8 Н-м - клеммные блоки с винтовыми зажимами - с помощью отвертки плоск. O 6 мм
Силовая цепь: 1,8 Н-м - клеммные блоки с винтовыми зажимами - с помощью отвертки Philips No 2
Силовая цепь: 1,8 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2.
Вспомогательные контакты1 Н.О. + 1 Н.З..
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1.
Частота цепи сигнализации25...400 Гц.
Минимальное коммутируемое напряжение17 В for цепь сигнализации.
Минимальный коммутируемый ток5 мА for цепь сигнализации.
Сопротивление изоляции> 10 МОм for цепь сигнализации.
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом.
Способ монтажаМонтаж на панель
Рейка.
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
CSA C22.2 No 60947-4-1.
СертификатыUL
CCC
CSA
морское исполнение
UKCA
EAC
CB Scheme.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
Защитное исполнениеTH в соответствии с МЭК 60068-2-30.
условия эксплуатациив соответствии с IACS E10 воздействие влажной жары
в соответствии с IEC 60947-1 Annex Q category D воздействие влажной жары.
допустимая температура воздуха вокруг устройства-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьВибрации контактор разомкнут (2 g (ном.), 5...300 Гц)
Вибрации контактор замкнут (4 g (ном.), 5...300 Гц)
Удары контактор замкнут (15 ГН в течении 11 мс)
Удары контактор разомкнут (8 g (ном.) в течение 11 мс).
высота91 мм.
ширина45 мм.
глубина107 мм.
масса продукта0,585 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height5,800 см.
Package 1 Width9,500 см.
Package 1 Length12,000 см.
Вес упаковки642,000 г.
Unit Type of Package 2S02.
Number of Units in Package 216.
Package 2 Height15,000 см.
Package 2 Width30,000 см.
Package 2 Length40,000 см.
Package 2 Weight10,606 кг.
Гарантия (в месяцах)18.
