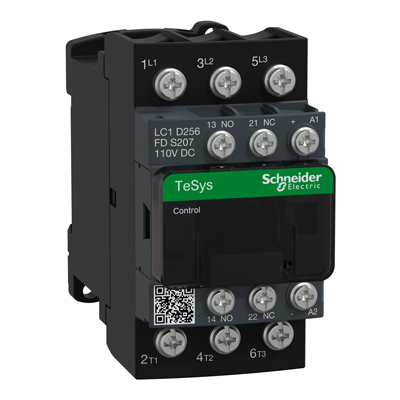

LC1D256FDS207 контактор TeSys Deca 3п 3НО 25А 110В DC с клеммами под кольцевой наконечник Schneider Electric.

купить LC1D256FDS207 контактор TeSys Deca 3п 3НО 25А 110В DC по цене 13280 p с доставкой и наличием

LC1D256FDS207 Schneider Electric контактор TeSys Deca. 3п. Катушка управления: 110В DC. Исполнение: S207

Краткие характеристики LC1D256FDS207

Краткие характеристики LC1D256FDS207
код заказа. LC1D256FDS207
код производителя. LC1D256FDS207
Производитель.Schneider Electric
Наименование в прайсе производителя.LC1D256FDS207 контактор TeSys Deca 3п 3НО 25А 110В DC.
Цена и условия покупки

13280 p

Наличие и способы заказа


Добавление товара в корзину

Описание LC1D256FDS207

LC1D256FDS207 Schneider Electric контактор TeSys Deca. Тип изделия контактор. Краткое обозначение устройства LC1D. Описание полюсов 3п. Состав силовых контактов 3НО. Состав вспомогательных контактов 1НО+1НЗ. Категория применения AC 3. Номинальный рабочий ток 25А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 110В DC. Клеммы под кольцевой наконечник. Исполнение S207. Страна изготовления Франция. LC1D256FDS207 Schneider Electric контактор TeSys Deca 3п 3НО 25А 110В DC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC1D256FDS207 - Контактор - 3P (3 НО) - AC-3 - 25 A - 110 В постоянный ток катушка | Schneider Electric
Артикул:LC1D256FDS207.
СерияTeSys
TeSys Deca.
СерияTeSys Deca.
Тип продуктаКонтактор.
Краткое название устройстваLC1D.
Применение контактораАктивная нагрузка
Управление электродвигателем.
Категория примененияAC-1
AC-3
AC-3e.
Описание полюсов3P.
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz.
[Ie] номинальный рабочий ток25 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь
40 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь
25 А (at <60 °C) at <= 440 В Переменный ток AC-3e for Силовая цепь.
Мощность двигателя, кВт5,5 кВт at 220/230 В Переменный ток 50 Гц (AC-3)
11 кВт at 380/400 V Переменный ток 50 Гц (AC-3)
11 кВт at 415 В Переменный ток 50 Гц (AC-3)
11 кВт at 440 В Переменный ток 50 Гц (AC-3)
15 кВт at 500 В Переменный ток 50 Гц (AC-3)
15 кВт at 660/690 В Переменный ток 50 Гц (AC-3).
Конфигурация главных контактов3 Н.О..
Защитная крышкаС.
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1.
Вспомогательные контакты1 Н.О. + 1 Н.З..
[Ui] номинальное напряжение изоляцииСиловая цепь: 690 В в соответствии с IEC 60947-4-1
Цепь сигнализации: 690 В в соответствии с IEC 60947-1.
[Up] номинальное импульсное выдерживаемое на6 кВ в соответствии с ГОСТ IEC 60947.
Категория перенапряженияIII.
[Ith] условный тепловой ток на открытом возду10 А (at 60 °C) for цепь сигнализации
40 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1
250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1
450 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность450 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Соответствующий номинал предохранителя10 А gG for цепь сигнализации conforming to IEC 60947-5-1
63 А gG at <= 690 V coordination тип 1 for Силовая цепь
40 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Постоянная времени28 мс.
Тип цепи управленияПостоянный ток стандартный.
Технология использования катушекСо встроенным устройством подавления помех.
пределы напряжения цепи управления0,1...0,25 Uc (-40…70 °C):отпускание Постоянный ток
0,7...1,25 Uc (-40…70 °C):находится в состоянии работы Постоянный ток with spacing >8 мм
0,7...1,25 Uc (-40…50 °C):находится в состоянии работы Постоянный ток
0,7...1,1 Uc (50…70 °C):находится в состоянии работы Постоянный ток.
Среднее полное сопротивление 2 мОм - Ith 40 А 50 Гц for Силовая цепь.
Мощность, рассеиваемая одним полюсом3,2 Вт AC-1
1,25 Вт AC-3
1,25 Вт AC-3e.
Минимальный коммутируемый ток5 мА for цепь сигнализации.
Минимальное коммутируемое напряжение17 В for цепь сигнализации.
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом.
время работы63 ±15 % ms включение
20 ±20 % ms отключение.
Максимальная частота коммутации3600 цикл/ч в <60 °C.
Пусковая мощность, Вт5,4 Вт 20 °C).
Потребляемая мощность при удержании, Вт5,4 Вт в 20 °C.
Сопротивление изоляции> 10 МОм for цепь сигнализации.
Соединения – клеммыЦепь управления: клеммы с кольцевыми наконечниками - external diameter: 8 мм
Силовая цепь: клеммы с кольцевыми наконечниками - external diameter: 12 мм.
Момент затяжкиЦепь управления: 1,7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. O 6 мм M3,5
Цепь управления: 1,7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,5
Силовая цепь: 2,5 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M4
Силовая цепь: 2,5 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. O 6 мм M4.
Способ монтажаРейка
Монтаж на панель.
Электрическая износостойкость1,65 млн. циклов 25 А AC-3 при Ue <= 440 В
1,4 млн. циклов 40 А AC-1 при Ue <= 440 В
1,65 млн. циклов 25 А AC-3e при Ue <= 440 В.
Механическая износостойкость30 млн. циклов.
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Рабочая высота0...3000 м.
Код совместимостиLC1D.
СтандартыEN/IEC 60947-4-1
EN/IEC 60947-5-1
EN 45545: R22 HL3
EN 45545: R26 HL3
DIN 5510-2.
СертификатыМЭК
CCC
EAC
UA
TR
UKCA
CB.
условия эксплуатациив соответствии с IACS E10
в соответствии с IEC 60947-1 Annex Q category D.
Температура окружающей среды при хранении-60…80 °C.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
высота85 мм.
ширина45 мм.
глубина101 мм.
масса продукта0,37 кг.
Механическая стойкостьВибрации контактор разомкнут (2 g (ном.), 5...300 Гц)
Вибрации контактор замкнут (4 g (ном.), 5...300 Гц)
Удары контактор замкнут (15 ГН в течении 11 мс)
Удары контактор разомкнут (8 g (ном.) в течение 11 мс).
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height10,900 см.
Package 1 Width9,000 см.
Package 1 Length5,400 см.
Вес упаковки544,000 г.
Unit Type of Package 2S02.
Number of Units in Package 220.
Package 2 Height15 см.
Package 2 Width30 см.
Package 2 Length40 см.
Package 2 Weight11,870 кг.
Unit Type of Package 3P06.
Number of Units in Package 3320.
Package 3 Height75,000 см.
Package 3 Width60,000 см.
Package 3 Length80,000 см.
Package 3 Weight197,920 кг.
Гарантия (в месяцах)18.
