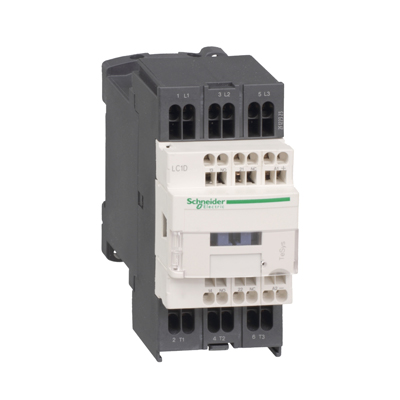

LC1D253GD контактор TeSys Deca 3п 3НО 25А 125В DC с пружинными клеммами Schneider Electric.

купить LC1D253GD контактор TeSys Deca 3п 3НО 25А 125В DC по цене 7954 p с доставкой и наличием

LC1D253GD Schneider Electric контактор TeSys Deca. 3п. Катушка управления: 125В DC

Краткие характеристики LC1D253GD

Краткие характеристики LC1D253GD
код заказа. LC1D253GD
код производителя. LC1D253GD
Производитель.Schneider Electric
Наименование в прайсе производителя.LC1D253GD контактор TeSys Deca 3п 3НО 25А 125В DC.
Цена и условия покупки

7954 p

Наличие и способы заказа


Добавление товара в корзину

Описание LC1D253GD

LC1D253GD Schneider Electric контактор TeSys Deca. Тип изделия контактор. Краткое обозначение устройства LC1D. Описание полюсов 3п. Состав силовых контактов 3НО. Состав вспомогательных контактов 1НО+1НЗ. Категория применения AC 3. Номинальный рабочий ток 25А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 125В DC. Клеммы пружинные. Страна изготовления Франция. LC1D253GD Schneider Electric контактор TeSys Deca 3п 3НО 25А 125В DC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC1D253GD - TeSys D - контактор - 3P(3НО) - AC-3 - ? 440 В 25 A - катушка 125 В пост. тока | Schneider Electric
Артикул:LC1D253GD.
СерияTeSys.
СерияTeSys Deca.
Тип продуктаКонтактор.
Краткое название устройстваLC1D.
Применение контактораАктивная нагрузка
Управление электродвигателем.
Категория примененияAC-3
AC-4
AC-1.
Описание полюсов3P.
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток.
[Ie] номинальный рабочий ток25 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь
40 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь.
[Uc] control circuit voltage125 В Постоянный ток.
Мощность двигателя, кВт5,5 кВт at 220...230 В Переменный ток 50/60 Гц (AC-3)
11 кВт at 380...400 V Переменный ток 50/60 Гц (AC-3)
11 кВт at 415...440 V Переменный ток 50/60 Гц (AC-3)
15 кВт at 500 В Переменный ток 50/60 Гц (AC-3)
15 кВт at 660...690 В Переменный ток 50/60 Гц (AC-3)
5,5 кВт at 400 В Переменный ток 50/60 Гц (AC-4).
Мощность двигателя, л.с.3 лс at 230/240 V Переменный ток 50/60 Гц for 1 фаза motors
2 лс at 115 V Переменный ток 50/60 Гц for 1 фаза motors
7,5 лс at 230/240 V Переменный ток 50/60 Гц for 3 фазы motors
15 лс at 460/480 V Переменный ток 50/60 Гц for 3 фазы motors
20 лс at 575/600 V Переменный ток 50/60 Гц for 3 фазы motors
7,5 лс at 200/208 V Переменный ток 50/60 Гц for 3 фазы motors.
Код совместимостиLC1D.
Конфигурация главных контактов3 Н.О..
Защитная крышкаС.
[Ith] условный тепловой ток на открытом возду25 А (at 60 °C) for Силовая цепь
10 А (at 60 °C) for цепь сигнализации.
Номинальная включающая способность Irms140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1
250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1
450 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность450 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток240 А 40 °C - 10 с for Силовая цепь
380 А 40 °C - 1 с for Силовая цепь
50 А 40 °C - 10 мин for Силовая цепь
120 А 40 °C - 1 мин for Силовая цепь
100 А - 1 с for цепь сигнализации
120 А - 500 мс for цепь сигнализации
140 А - 100 мс for цепь сигнализации.
Соответствующий номинал предохранителя10 А gG for цепь сигнализации conforming to IEC 60947-5-1
63 А gG at <= 690 V coordination тип 1 for Силовая цепь
40 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 2 мОм - Ith 25 А 50 Гц for Силовая цепь.
Мощность, рассеиваемая одним полюсом3,2 Вт AC-1
1,25 Вт AC-3.
[Ui] номинальное напряжение изоляцииСиловая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный.
Категория перенапряженияIII.
Степень загрязнения3.
[Up] номинальное импульсное выдерживаемое на6 кВ в соответствии с ГОСТ IEC 60947.
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость30 млн. циклов.
Электрическая износостойкость1,65 млн. циклов 25 А AC-3 при Ue <= 440 В
1,4 млн. циклов 40 А AC-1 при Ue <= 440 В.
Тип цепи управленияПостоянный ток стандартный.
Технология использования катушекВстроенный симметричный защитный стабилитрон.
пределы напряжения цепи управления0,1...0,25 Uc (-40…70 °C):отпускание Постоянный ток
0,7...1,25 Uc (-40…60 °C):находится в состоянии работы Постоянный ток
1...1.25 Uc (60…70 °C):находится в состоянии работы Постоянный ток.
Пусковая мощность, Вт5,4 Вт 20 °C).
Потребляемая мощность при удержании, Вт5,4 Вт в 20 °C.
время работы63 ±15 % ms включение
20 ±20 % ms отключение.
Постоянная времени28 мс.
Соединения – клеммыЦепь управления: Пружинные зажимы 1 2,5 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: Пружинные зажимы 2 2,5 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: Пружинные зажимы 1 4 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: Пружинные зажимы 2 4 мм2 - cable stiffness: гибкий Без наконечника.
Вспомогательные контакты1 Н.О. + 1 Н.З..
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1.
Частота цепи сигнализации25...400 Гц.
Минимальное коммутируемое напряжение17 В for цепь сигнализации.
Минимальный коммутируемый ток5 мА for цепь сигнализации.
Сопротивление изоляции> 10 МОм for цепь сигнализации.
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом.
Способ монтажаРейка
Монтаж на панель.
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508.
СертификатыDNV
LROS (Lloyds register of shipping)
BV
UL
RINA
ГОСТ
GL
CCC
CSA.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
Защитное исполнениеTH в соответствии с МЭК 60068-2-30.
условия эксплуатациив соответствии с IACS E10 воздействие влажной жары
в соответствии с IEC 60947-1 Annex Q category D воздействие влажной жары.
допустимая температура воздуха вокруг устройства-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьВибрации контактор разомкнут (2 g (ном.), 5...300 Гц)
Вибрации контактор замкнут (4 g (ном.), 5...300 Гц)
Удары контактор замкнут (15 ГН в течении 11 мс)
Удары контактор разомкнут (8 g (ном.) в течение 11 мс).
высота99 мм.
ширина45 мм.
глубина101 мм.
масса продукта0,53 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height11,4 см.
Package 1 Width10,5 см.
Package 1 Length5,4 см.
Вес упаковки550 г.
Гарантия (в месяцах)18.
