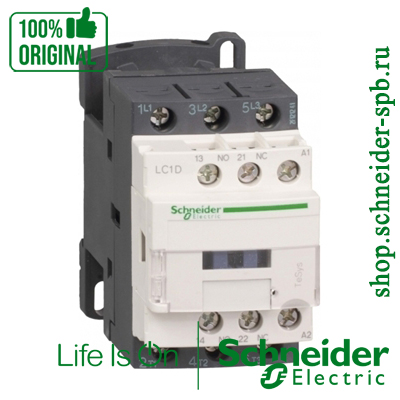

LC1D186MD контактор TeSys Deca 3п 3НО 18А 220В DC с клеммами под кольцевой наконечник Schneider Electric.

купить LC1D186MD контактор TeSys Deca 3п 3НО 18А 220В DC по цене 6686 p с доставкой и наличием

LC1D186MD Schneider Electric контактор TeSys Deca. 3п. Катушка управления: 220В DC

Краткие характеристики LC1D186MD

Краткие характеристики LC1D186MD
код заказа. LC1D186MD
код производителя. LC1D186MD
Производитель.Schneider Electric
Наименование в прайсе производителя.LC1D186MD контактор TeSys Deca 3п 3НО 18А 220В DC.
Цена и условия покупки

6686 p

Наличие и способы заказа


Добавление товара в корзину

Описание LC1D186MD

LC1D186MD Schneider Electric контактор TeSys Deca. Тип изделия контактор. Краткое обозначение устройства LC1D. Описание полюсов 3п. Состав силовых контактов 3НО. Состав вспомогательных контактов 1НО+1НЗ. Категория применения AC 3. Номинальный рабочий ток 18А при 440В AC. Номинальное рабочее напряжение до 440В AC. Напряжение цепи управления 220В DC. Клеммы под кольцевой наконечник. Страна изготовления Франция. LC1D186MD Schneider Electric контактор TeSys Deca 3п 3НО 18А 220В DC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC1D186MD - Контактор D 3P, 18А,НО+НЗ,220В DС | Schneider Electric
Артикул:LC1D186MD.
СерияTeSys.
СерияTeSys Deca.
Тип продуктаКонтактор.
Краткое название устройстваLC1D.
Применение контактораУправление электродвигателем
Активная нагрузка.
Категория примененияAC-3
AC-4
AC-1.
Описание полюсов3P.
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток.
[Ie] номинальный рабочий ток18 А (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь
32 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь
18 А (at <60 °C) Переменный ток AC-3e.
[Uc] control circuit voltage220 В Постоянный ток.
Мощность двигателя, кВт4 кВт at 220...230 В Переменный ток 50/60 Гц (AC-3)
7,5 кВт at 380...400 V Переменный ток 50/60 Гц (AC-3)
9 кВт at 415...440 V Переменный ток 50/60 Гц (AC-3)
10 кВт at 500 В Переменный ток 50/60 Гц (AC-3)
10 кВт at 660...690 В Переменный ток 50/60 Гц (AC-3)
4 кВт at 400 В Переменный ток 50/60 Гц (AC-4).
Мощность двигателя, л.с.1 лс at 115 V Переменный ток 50/60 Гц for 1 фаза motors
3 лс at 230/240 V Переменный ток 50/60 Гц for 1 фаза motors
5 лс at 200/208 V Переменный ток 50/60 Гц for 3 фазы motors
5 лс at 230/240 V Переменный ток 50/60 Гц for 3 фазы motors
10 лс at 460/480 V Переменный ток 50/60 Гц for 3 фазы motors
15 лс at 575/600 V Переменный ток 50/60 Гц for 3 фазы motors.
Код совместимостиLC1D.
Конфигурация главных контактов3 Н.О..
Защитная крышкаС.
[Ith] условный тепловой ток на открытом возду10 А (at 60 °C) for цепь сигнализации
32 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms140 А Переменный ток for цепь сигнализации conforming to IEC 60947-5-1
250 А Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1
300 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность300 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток145 А 40 °C - 10 с for Силовая цепь
240 А 40 °C - 1 с for Силовая цепь
40 А 40 °C - 10 мин for Силовая цепь
84 А 40 °C - 1 мин for Силовая цепь
100 А - 1 с for цепь сигнализации
120 А - 500 мс for цепь сигнализации
140 А - 100 мс for цепь сигнализации.
Соответствующий номинал предохранителя10 А gG for цепь сигнализации conforming to IEC 60947-5-1
50 А gG at <= 690 V coordination тип 1 for Силовая цепь
35 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 2,5 мОм - Ith 32 А 50 Гц for Силовая цепь.
Мощность, рассеиваемая одним полюсом2,5 Вт AC-1
0,8 Вт AC-3.
[Ui] номинальное напряжение изоляцииСиловая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный.
Категория перенапряженияIII.
Степень загрязнения3.
[Up] номинальное импульсное выдерживаемое на6 кВ в соответствии с ГОСТ IEC 60947.
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость30 млн. циклов.
Электрическая износостойкость1,65 млн. циклов 18 А AC-3 при Ue <= 440 В
1 млн. циклов 32 А AC-1 при Ue <= 440 В.
Тип цепи управленияПостоянный ток стандартный.
Технология использования катушекСо встроенным устройством подавления помех.
пределы напряжения цепи управления0,1...0,25 Uc (-40…70 °C):отпускание Постоянный ток
0,7...1,25 Uc (-40…60 °C):находится в состоянии работы Постоянный ток
1...1.25 Uc (60…70 °C):находится в состоянии работы Постоянный ток.
Пусковая мощность, Вт5,4 Вт 20 °C).
Потребляемая мощность при удержании, Вт5,4 Вт в 20 °C.
время работы63 ±15 % ms включение
20 ±20 % ms отключение.
Постоянная времени28 мс.
Соединения – клеммыЦепь управления: клеммы с кольцевыми наконечниками - external diameter: 8 мм
Силовая цепь: клеммы с кольцевыми наконечниками - external diameter: 8 мм.
Момент затяжкиЦепь управления: 1,7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. O 6 мм M3,5
Цепь управления: 1,7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,5
Силовая цепь: 1,7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. O 8 мм M3,5
Силовая цепь: 1,7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,5.
Вспомогательные контакты1 Н.О. + 1 Н.З..
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1.
Частота цепи сигнализации25...400 Гц.
Минимальное коммутируемое напряжение17 В for цепь сигнализации.
Минимальный коммутируемый ток5 мА for цепь сигнализации.
Сопротивление изоляции> 10 МОм for цепь сигнализации.
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом.
Способ монтажаМонтаж на панель
Рейка.
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508.
СертификатыUL
CSA
LROS (Lloyds register of shipping)
BV
RINA
GL
DNV
ГОСТ
CCC.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
Защитное исполнениеTH в соответствии с МЭК 60068-2-30.
условия эксплуатациив соответствии с IACS E10 воздействие влажной жары
в соответствии с IEC 60947-1 Annex Q category D воздействие влажной жары.
допустимая температура воздуха вокруг устройства-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьВибрации контактор разомкнут (2 g (ном.), 5...300 Гц)
Вибрации контактор замкнут (4 g (ном.), 5...300 Гц)
Удары контактор разомкнут (10 ГН в течении 11 мс)
Удары контактор замкнут (15 ГН в течении 11 мс).
высота77 мм.
ширина45 мм.
глубина95 мм.
масса продукта0,49 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height11,4 см.
Package 1 Width10,5 см.
Package 1 Length5,4 см.
Вес упаковки510 г.
Гарантия (в месяцах)18.
