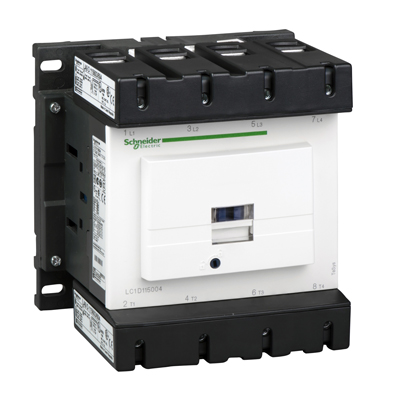

LC1D115004Q5 контактор TeSys D 4п 200А AC-1 380В AC 50Гц винтовые зажимы Schneider Electric.

купить LC1D115004Q5 контактор Schneider Electric TeSys D 4п 200А AC-1 380В AC винтовые зажимы по цене 46360 p с доставкой и наличием

LC1D115004Q5 Schneider Electric контактор TeSys D. Количество полюсов: 4п. Силовые контакты: 4НО. Номинальный ток: 200А AC-1. Катушка управления: 380В AC 50Гц

Краткие характеристики LC1D115004Q5

Краткие характеристики LC1D115004Q5
код заказа. LC1D115004Q5
код производителя. LC1D115004Q5
Производитель.Schneider Electric
Наименование в прайсе производителя.LC1D115004Q5 контактор Schneider Electric TeSys D 4п 200А AC-1 380В AC винтовые зажимы.
Цена и условия покупки

46360 p

Наличие и способы заказа


Добавление товара в корзину

Описание LC1D115004Q5

LC1D115004Q5 Schneider Electric контактор TeSys D. Тип изделия контактор. Количество полюсов 4п. Силовые контакты 4НО. Категория применения AC-1. Номинальный рабочий ток 200А при напряжении до 440В. Напряжение цепи управления 380В AC 50Гц. Клеммы подключения винтовые зажимы. Страна изготовления Франция. LC1D115004Q5 Schneider Electric контактор TeSys D 4п 200А 380В AC купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.

Технические характеристики

Основные характеристики: LC1D115004Q5 - Контактор D 4P (4НО), AC1 200А,380В 50ГЦ | Schneider Electric
Артикул:LC1D115004Q5.
СерияTeSys.
СерияTeSys Deca.
Тип продуктаКонтактор.
Краткое название устройстваLC1D.
Применение контактораАктивная нагрузка.
Категория примененияAC-1
AC-3
AC-3e
AC-4.
Описание полюсов4P.
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 1000 В Переменный ток 25...400 Hz
Силовая цепь: <= 460 В Постоянный ток.
[Ie] номинальный рабочий ток200 А (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь.
[Uc] control circuit voltage380 В Переменный ток 50 Гц.
Код совместимостиLC1D.
Конфигурация главных контактов4 Н.О..
Защитная крышкаС.
[Ith] условный тепловой ток на открытом возду200 А (at 60 °C) for Силовая цепь.
Номинальная включающая способность Irms1260 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
Номинальная отключающая способность1100 А at 440 В for Силовая цепь conforming to ГОСТ IEC 60947.
[Icw] номинальный кратковременно допустимый ток250 А 40 °C - 10 мин for Силовая цепь
550 А 40 °C - 1 мин for Силовая цепь
950 А 40 °C - 10 с for Силовая цепь
1100 А 40 °C - 1 с for Силовая цепь.
Соответствующий номинал предохранителя250 А gG at <= 690 V coordination тип 1 for Силовая цепь
200 А gG at <= 690 V coordination тип 2 for Силовая цепь.
Среднее полное сопротивление 0,6 мОм - Ith 200 А 50 Гц for Силовая цепь.
Мощность, рассеиваемая одним полюсом24 Вт AC-1.
[Ui] номинальное напряжение изоляцииСиловая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Силовая цепь: 1000 В в соответствии с IEC 60947-4-1.
Категория перенапряженияIII.
Степень загрязнения3.
[Up] номинальное импульсное выдерживаемое на8 кВ в соответствии с ГОСТ IEC 60947.
Безопасный уровень надежностиB10d = 684932 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 10000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1.
Механическая износостойкость8 млн. циклов.
Электрическая износостойкость0,8 млн. циклов 200 А AC-1 при Ue <= 440 В.
Тип цепи управленияПер. ток в 50 Гц.
Технология использования катушекБез встроенного модуля защиты от перегрузок.
пределы напряжения цепи управления0,3...0,6 Uc (-40…70 °C):отпускание Переменный ток 50 Гц
0,85...1,1 Uc (-40…55 °C):находится в состоянии работы Переменный ток 50 Гц
1...1.1 Uc (55…70 °C):находится в состоянии работы Переменный ток 50 Гц.
Потребляемая мощность при срабатывании 300 В·А 50 Гц cos phi 0,8 (at 20 °C).
Потребляемая мощность при удержании, В·А22 В·А 50 Гц cos phi 0,3 (at 20 °C).
Теплоотдача3…8 Вт at 50 Гц.
время работы6...20 мс отключение
20...50 мс включение.
Maximum operating rate2400 цикл/ч at 60 °C.
Соединения – клеммыЦепь управления: винтовой зажим 2 1…2,5 мм2 - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1…2,5 мм2 - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1…2,5 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 2 1…2,5 мм2 - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 1 1…2,5 мм2 - cable stiffness: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 2 1…2,5 мм2 - cable stiffness: жесткий кабель Без наконечника
Силовая цепь: разъем 1 10…120 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: разъем 2 10…50 мм2 - cable stiffness: гибкий Без наконечника
Силовая цепь: разъем 1 10…120 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: разъем 2 10…50 мм2 - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: разъем 1 10…120 мм2 - cable stiffness: жесткий кабель Без наконечника
Силовая цепь: разъем 2 10…50 мм2 - cable stiffness: жесткий кабель Без наконечника.
Момент затяжкиЦепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм
Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 12 Н-м - разъем шестигранный 4 мм
Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки pozidriv No 2.
Способ монтажаРейка
Монтаж на панель.
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1.
СертификатыRINA
ГОСТ
UL
BV
CSA
DNV
LROS (Lloyds register of shipping)
GL
CCC
UKCA.
Степень защиты IPIP20 лицевая панель в соответствии с IEC 60529.
Защитное исполнениеTH в соответствии с МЭК 60068-2-30.
условия эксплуатациив соответствии с IACS E10 воздействие влажной жары
в соответствии с IEC 60947-1 Annex Q category D воздействие влажной жары.
допустимая температура воздуха вокруг устройства-40…60 °C
60…70 °C с ухудшением рабочих характеристик.
Рабочая высота0...3000 м.
Огнестойкость850 °C в соответствии с IEC 60695-2-1.
ОгнестойкостьV1 в соответствии с UL 94.
Механическая стойкостьВибрации контактор разомкнут (2 g (ном.), 5...300 Гц)
Вибрации контактор замкнут (4 g (ном.), 5...300 Гц)
Удары контактор замкнут (15 ГН в течении 11 мс)
Удары контактор разомкнут (6 g (ном.) в течение 11 мс).
высота158 мм.
ширина150 мм.
глубина132 мм.
масса продукта2,86 кг.
Unit Type of Package 1PCE.
Кол-во едениц в упаковке1.
Package 1 Height16,8 см.
Package 1 Width21,2 см.
Package 1 Length18,5 см.
Вес упаковки2,75 кг.
Гарантия (в месяцах)18.
