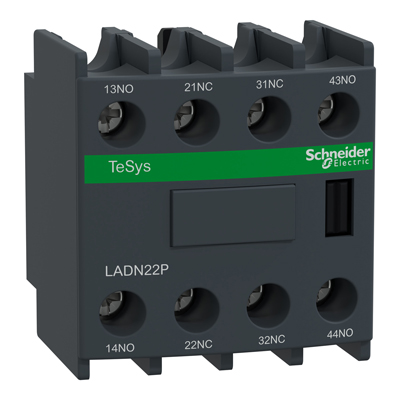

LADN22P дополнительный контактный блок TeSys Deca 2НО+2НЗ фронтальный монтаж EN 50012 Schneider Electric.
LADN22P Schneider Electric дополнительный контактный блок TeSys Deca. Контакты: 2НО+2НЗ. Монтаж: фронтальный. Клеммы: винтовые зажимы
Краткие характеристики LADN22P
| код заказа. | LADN22P |
| код производителя. | LADN22P |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | LADN22P дополнительный контактный блок Schneider Electric TeSys Deca 2НО+2НЗ фронтальный монтаж EN 50012. |
Цена и условия покупки
1650 p
Добавление товара в корзину
Описание LADN22P
LADN22P Schneider Electric дополнительный контактный блок TeSys Deca. Тип изделия дополнительный контактный блок. Состав контактов 2НО+2НЗ. Монтаж фронтальный. Клеммы подключения винтовые зажимы. Маркировка контактов соответствует EN 50012. Страна изготовления Франция. LADN22P Schneider Electric дополнительный контактный блок TeSys Deca 2НО+2НЗ купить оригинальный с доставкой по России в интернет магазине ЭЛЕКТРОЩИТ.
Технические характеристики
| Артикул: | LADN22P. |
| Серия | TeSys TeSys Deca. |
| Наименование продукта | TeSys Deca. |
| Тип продукта | Блок вспомогательных контактов. |
| Краткое название устройства | LADN. |
| Совместимость серий продукта | TeSys D LC1D80004...D115004 TeSys F LC1F TeSys F CR1F TeSys Deca LC1D80004...D115004. |
| Место монтажа | Передний. |
| Конфигурация главных контактов | 2 Н.О. + 2 Н.З.. |
| Contacts operation | Мгновенный. |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток 25...400 Hz. |
| [Ie] номинальный рабочий ток | 6 А at 120 В AC-15 1,04 А at 690 В AC-15 0,55 А at 125 В DC-13 0,1 А at 600 В DC-13. |
| [Ui] номинальное напряжение изоляции | 690 В в соответствии с IEC 60947-5-1 600 В в соответствии с UL 60947-5-1 600 В в соответствии с CSA C22.2 No 60947-5-1. |
| [Ith] условный тепловой ток на открытом возду | 10 А (at 60 °C). |
| Стандарты | EN/IEC 60947-5-1 GB/T 14048.5 EN 50012 UL 60947-5-1 CSA C22.2 No 60947-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ. |
| Сертификаты | CB Scheme UL CSA CCC EAC UKCA. |
| Номинальная включающая способность Irms | 140 А Переменный ток conforming to IEC 60947-5-1 250 А Постоянный ток conforming to IEC 60947-5-1. |
| Допустимый кратковременно выдерживаемый ток | 100 А 60 °C 1 с 120 А 60 °C 500 мс 140 А 60 °C 100 мс. |
| Тип защиты | Предохранитель gG 10 А. |
| Механическая износостойкость | 30 млн. циклов. |
| Минимальный коммутируемый ток | 5 мА. |
| Минимальное коммутируемое напряжение | 17 В. |
| Время без перекрытия | 1,5 мс при снятии напряжения нет времени перекрытия между Н.З. и Н.О. контактами 1,5 мс при подаче напряжения нет времени перекрытия между Н.З. и Н.О. контактами. |
| Сопротивление изоляции | > 10 МОм. |
| Соединения – клеммы | Винтовой зажим 1 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником Винтовой зажим 1 кабель (-и) 1…2,5 мм2гибкий без наконечника Винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий с кабельным наконечником Винтовой зажим 2 кабель (-и) 1…2,5 мм2гибкий без наконечника Винтовой зажим 1 кабель (-и) 1…2,5 мм2жесткий Винтовой зажим 2 кабель (-и) 1…2,5 мм2жесткий. |
| Момент затяжки | 1,7 Н-м - с помощью отвертки плоск. O 6 мм 1,7 Н-м - с помощью отвертки Philips No 2 1,7 Н-м - с помощью отвертки pozidriv No 2. |
| высота | 48 мм. |
| ширина | 44 мм. |
| глубина | 42 мм. |
| масса продукта | 0,05 кг. |
| Цвет | Темно серый. |
| Характеристики окружающей среды | Нормальные окружающие условия. |
| Степень защиты IP | IP20 conforming to IEC 60529. |
| Защитное исполнение | TH в соответствии с IEC 60068. |
| Температура окружающей среды при хранении | -60…80 °C. |
| Рабочая температура окружающей среды | -5…60 °C. |
| Рабочая высота | 3000 м. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 5,000 см. |
| Package 1 Width | 4,000 см. |
| Package 1 Length | 5,000 см. |
| Вес упаковки | 62,000 г. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 160. |
| Package 2 Height | 30,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 10,379 кг. |
| Гарантия (в месяцах) | 18. |
