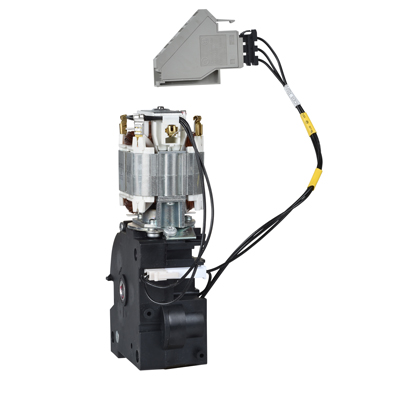

47390 MCH мотор-редуктор 24V DC/30V DC для MasterPact NT Schneider Electric стационарного выключателя
47390 MCH мотор-редуктор (электропривод) 24V DC/30V DC для MasterPact NT Schneider Electric стационарного выключателя
Краткие характеристики 47390
| Код заказа. | 47390 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | 47390 MCH мотор-редуктор 24V DC/30V DC для MasterPact NT Schneider Electric стационарного выключателя |
| Артикул в прайсе производителя. | 47390 |
196746 p
Описание 47390
Назначение
47390 MCH - мотор-редуктор Schneider Electric для выключателя MasterPact NT. Краткое название устройства - мотор-редуктор MCH, тип изделия или компонента - механизм мотор-редуктора MCH. Применяется для дистанционного управления и автоматической зарядки пружины.
Напряжение цепи управления - 24...30 В постоянного тока. Для расчета цепей управления указаны максимальное время зарядки 3 с и максимальная потребляемая мощность 180 ВА.
Совместимость
Совместимость по данным Schneider Electric - автоматический выключатель MasterPact NT. Тип управления - моторный механизм, способ монтажа выключателя - стационарный.
Артикул 47390 используют при подборе моторного механизма MCH для стационарного MasterPact NT с управлением 24...30 В постоянного тока.
| Артикул: | 47390 |
| Краткое название устройства | мотор-редуктор МСН |
| Тип продукта | Gear motor mechanism MCH |
| Область применения | Автоматический взвод пружины |
| Совместимость серий продукта | Masterpact NT Автоматический выключатель |
| Тип управления | С моторизацией |
| [Uc] напряжение цепи управления | 24...30 В Постоянный ток |
| Способ установки выключателя | Стационарный |
| Максимальное время зарядки | 3 с |
| Потребляемая мощность [ВА] | 180 В·А |
| Unit Type of Package 1 | PCE |
| Кол-во едениц в упаковке | 1 |
| Package 1 Height | 6,400 см |
| Package 1 Width | 12,500 см |
| Package 1 Length | 17,800 см |
| Вес упаковки | 829,000 г |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 30,000 см |
| Package 2 Width | 30,000 см |
| Package 2 Length | 40,000 см |
| Package 2 Weight | 10,368 кг |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 96 |
| Package 3 Height | 45,000 см |
| Package 3 Width | 80,000 см |
| Package 3 Length | 120,000 см |
| Package 3 Weight | 94,944 кг |
| Гарантия (в месяцах) | 18 |
