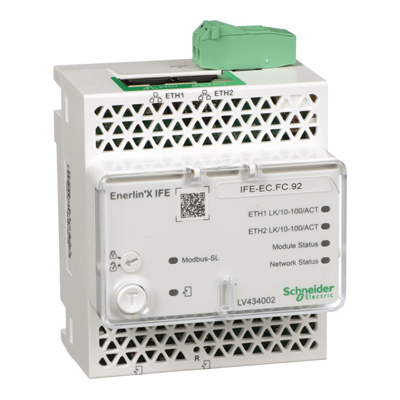

LV434002 Интерфейс Ethernet IFE для нескольких Schneider Electric.
Интерфейс Ethernet IFE для нескольких автоматических выключателей Schneider Electric код заказа LV434002
Краткие характеристики LV434002
| код заказа. | LV434002 |
| код производителя. | LV434002 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | LV434002 Интерфейс Ethernet IFE для нескольких автоматических выключателей Schneider Electric. |
148090 p
Описание LV434002
Интерфейс Ethernet IFE для нескольких автоматических выключателей Schneider Electric код заказа LV434002. Сервер распределительного щита IFE является модулем интерфейса Ethernet и входит в систему связи EnerlinX. Он обеспечивает Ethernet-доступ к одному или нескольким автоматическим выключателям Masterpact, Compact или Powerpact. Он включает в себя шлюз Modbus. Поток данных составляет 10/100 Мбит/с для простого шлейфового соединения. Он оснащен в верхней части с одним клеммным блоком с винтовыми зажимами 24В DC и 2 гнездами RJ45 для подключения к сети Ethernet. В нижней части он оснащен двумя разъемами RJ45 для внутреннего сетевого подключения ULP (универсальная логическая вилка). Сервер IFE является устройством для монтажа на DIN-рейку и имеет размеры 72мм x 105мм x 71мм. Степень защиты IP4x на передней панели и IP2x на разъемах. Сервер распределительного щита IFE является частью архитектуры Ecostruxure Power и интеллектуальных панелей Ethernet Ready. Микропрограммное обеспечение сервера распределительного щита IFE может быть обновлено с помощью программного обеспечения Ecostruxure Power Commission.
LV434002 Ethernet IFE Schneider Electric доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и по всей территории России.
Технические характеристики
| Артикул: | LV434002. |
| Серия | ComPact NSX100...250 ComPact NSX400...630 ComPact NS630b...1600 ComPact NS1600b...3200. |
| Краткое название устройства | IFE. |
| Тип продукта | Интерфейсный модуль. |
| Совместимость серий продукта | MasterPact MasterPact MTZ MasterPact MasterPact NT MasterPact MasterPact NW ComPact Compact NSX ComPact Compact NS630b...1600 ComPact Compact NS1600b...3200 PowerPact PowerPact J PowerPact PowerPact L PowerPact PowerPact H PowerPact PowerPact P PowerPact PowerPact R. |
| Тип сети связи | Ethernet, Modbus TCP/IP, HTTP, FTP, SMTP, NTP, SNMP10, 100 Мбит/с в 2-портовый RJ45 Universal Logic Plug в 2-портовый RJ45 Modbus TCP/IP, ведущий Modbus TCP9,6...38,4 кбод. |
| Шлюз связи | Ethernet TCP/IP с Modbus. |
| Web-сервер | Встроенный web-сервер HTTP. |
| Исполнение монтажа | Защелками. |
| Способ монтажа | DIN-рейка 35 мм. |
| Тип управления | При помощи ПО. |
| [Us] номинальное напряжение питания | 24 В Постоянный ток - 20...10 %. |
| Максимальный ток источника питания | 3 А. |
| Потребляемый ток | 120 мА. |
| Соединения – клеммы | Разъем RJ45. |
| Сертификаты | CE ГОСТ cULus FCC. |
| Стандарты | IEC 60947-6-2 UL 508 UL 60950 МЭК 60950. |
| высота | 105 мм. |
| ширина | 72 мм. |
| глубина | 71 мм. |
| масса продукта | 182,5 г. |
| Категория: аксессуар/отдельная деталь | Запасная часть для Compact NS630b...1600 Запасная часть для Compact NS1600b...3200. |
| Степень защиты IP | Разъемы: IP2x Другие части: IP3x Передняя панель: IP4X. |
| Относительная влажность | 5…85 %. |
| Температура окружающей среды при хранении | -40…85 °C. |
| Рабочая температура окружающей среды | -20…70 °C. |
| Степень загрязнения | 3. |
| Огнестойкость | V0 в соответствии с UL 94 V0 в соответствии с IEC 60947-1 V0 в соответствии с IEC 60695-2-11. |
| Ударопрочность | 1000 м/с?. |
| Частота вибраций | 5…8,4 Гц. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 7,100 см. |
| Package 1 Width | 7,200 см. |
| Package 1 Length | 10,500 см. |
| Вес упаковки | 257,700 г. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 24. |
| Package 2 Height | 30,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 6,609 кг. |
| Гарантия (в месяцах) | 18. |
