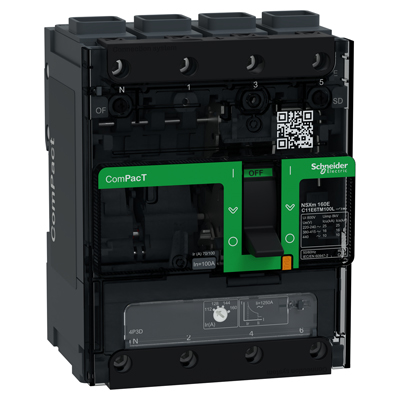

C11E6TM100L автоматический выключатель NSXm160E 100А Schneider Electric.
NSXm160E 4П3Т 100A TMD ELINK автоматический выключатель стационарный в сборе Schneider Electric код заказа C11E6TM100L
Краткие характеристики C11E6TM100L
| код заказа. | C11E6TM100L |
| код производителя. | C11E6TM100L |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C11E6TM100L NSXm160E 4П3Т 100A TMD ELINK автоматический выключатель Schneider Electric. |
46862 p
Описание C11E6TM100L
NSXm160E 4П3Т 100A TMD ELINK автоматический выключатель стационарный (фиксированный) в сборе Schneider Electric код заказа C11E6TM100L. Предназначен для защиты электрических линий от перегрузки и короткого замыкания в распределительных щитах, шкафах управления, вводно-распределительных устройствах и низковольтных комплектных установках. Номинальный ток 100А, отключающая способность 16кА при 415В переменного тока, 4П3Т с защитой трех полюсов и нейтралью без защиты, термомагнитный расцепитель TMD защищает от перегрузки и короткого замыкания, подключение через клеммы EverLink. Защитные функции блока управления TMD: LI где, L тепловая защита (Ir) от перегрузок, I электромагнитная защита (Ii) от коротких замыканий.
C11E6TM100L NSXm160E 4П3Т 100A TMD ELINK автоматический выключатель Schneider Electric защиты распределительных сетей доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и по всей территории России.
C11E6TM100L NSXm160E 4П3Т 100A TMD ELINK автоматический выключатель Schneider Electric защиты распределительных сетей является официальной заменой артикула LV426117 NSXm160E 4П3Т 100A TMD ELINK автоматический выключатель.
Технические характеристики
| Артикул: | C11E6TM100L. |
| Серия | ComPacT. |
| Наименование продукта | ComPacT NSXm. |
| Краткое название устройства | NSXm 160E. |
| Тип продукта | Автоматический выключатель. |
| Область применения | Распределение. |
| Описание полюсов | 4P. |
| Описание защищенных полюсов | 3d. |
| Положение нейтрали | Слева. |
| [In] номинальный ток | 100 А в 40 °C. |
| [Ue] номинальное рабочее напряжение | 440 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Соответствие требованиям по изоляции | Да в соответствии с IEC 60947-2. |
| Категория применения | Категория А. |
| [Icu] rated ultimate short-circuit breaking capacity | 25 кА Icu в 220...240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 16 кА Icu в 380...415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Performance level | E 16 кА 415 В Переменный ток. |
| Наименование расцепителя | TM-D. |
| Технология расцепителя | Термомагнитный. |
| Защитные функции блока управления | LI. |
| Тип управления | Рычаг управления. |
| Способ установки выключателя | Стационарный. |
| [Ui] номинальное напряжение изоляции | 800 В Переменный ток 50/60 Гц. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ. |
| [Ics] rated service short-circuit breaking capacity | 25 кА в 220...240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 16 кА в 380...415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Механическая износостойкость | 20000 циклы. |
| Электрическая износостойкость | 20000 циклы в 440 В In/2 10000 циклы в 440 В In. |
| Мощность, рассеиваемая одним полюсом | 7,5 Вт. |
| Способ монтажа | Задняя монтажная панель. |
| Положение монтажа | Горизонтально и вертикально Flat on the back. |
| Верхние присоединения | Передний. |
| Нижние присоединения | Передний. |
| Connection terminals | 1 клемма Everlink 2,5…95 мм2, жесткий или гибкий алюминий/медь 1 клемма Everlink 2,5…70 мм2, гибкий медь. |
| Межполюсный шаг | 35 мм с расширителями полюсов 27 мм без расширителей полюсов. |
| Шаг 9 мм | 12 модуль. |
| Номинальный ток расцепителя | 100 А в 40 °C. |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируемый. |
| [Ir] long-time protection pick-up adjustment range | 0,7...1 x In. |
| Long-time protection delay adjustment type tr | Фиксированный. |
| Neutral protection settings | Нет защиты (3d). |
| Instantaneous protection pick-up adjustment type Ii | Фиксированный. |
| [Ii] instantaneous protection pick-up adjustment range | 1250 A. |
| Защита от замыкания на землю | Без. |
| Number of slots for electrical auxiliaries | 1 разъемы для контакт состояния OF 1 разъемы для контакт аварийного отключения SD 1 разъемы для расцепитель напряжения MN или MX. |
| Локальная индикация | Индикатор (зеленый) for наличие вспомогательных контактов. |
| Width (W) | 108 мм. |
| Height (H) | 137 мм. |
| Depth (D) | 80 мм. |
| масса продукта | 1,42 кг. |
| Цвет | Серый (RAL 7016). |
| Стандарты | EN/IEC 60947-2. |
| Категория перенапряжения | III. |
| класс защиты от поражения электр. током | Класс II в лицевая панель. |
| Степень загрязнения | 3 в соответствии с IEC 60664-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Степень ударостойкости IK | IK07 conforming to IEC 62262. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -50…85 °C. |
| Относительная влажность | 0…95 %. |
| Рабочая высота | 2000 м без ухудшения рабочих характеристик 5000 м с ухудшением рабочих характеристик. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 12,000 см. |
| Package 1 Width | 13,000 см. |
| Package 1 Length | 22,000 см. |
| Вес упаковки | 1,600 кг. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 6. |
| Package 2 Height | 30,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 10,020 кг. |
| Unit Type of Package 3 | P12. |
| Number of Units in Package 3 | 48. |
| Package 3 Height | 45,000 см. |
| Package 3 Width | 80,000 см. |
| Package 3 Length | 120,000 см. |
| Package 3 Weight | 92,160 кг. |
| Гарантия (в месяцах) | 18. |
Скачать каталог Schneider Electric
Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для автоматического выключателя Schneider Electric номинального тока 100A NSXm160E 4П3Т TMD ELINK заказной код C11E6TM100L
| ComPacT NSX и NSXm нового поколения скачать каталог | Опросный лист заказа ComPacT NSX и NSXm нового поколения скачать |
