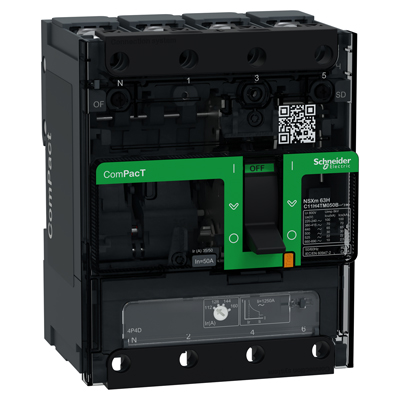

C11H4TM050B автоматический выключатель NSXm100H 50А Schneider Electric.
NSXm100H 4П4Т 50A TMD автоматический выключатель стационарный в сборе Schneider Electric код заказа C11H4TM050B
Краткие характеристики C11H4TM050B
| код заказа. | C11H4TM050B |
| код производителя. | C11H4TM050B |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C11H4TM050B NSXm100H 4П4Т 50A TMD автоматический выключатель Schneider Electric. |
69144 p
Описание C11H4TM050B
NSXm100H 4П4Т 50A TMD автоматический выключатель стационарный (фиксированный) в сборе Schneider Electric код заказа C11H4TM050B. Предназначен для защиты электрических линий от перегрузки и короткого замыкания в распределительных щитах, шкафах управления, вводно-распределительных устройствах и низковольтных комплектных установках. Номинальный ток 50А, отключающая способность 70кА при 415В переменного тока, 4П4Т с защитой четырех полюсов, термомагнитный расцепитель TMD защищает от перегрузки и короткого замыкания. Защитные функции блока управления TMD: LI где, L тепловая защита (Ir) от перегрузок, I электромагнитная защита (Ii) от коротких замыканий.
C11H4TM050B NSXm100H 4П4Т 50A TMD выключатель стационарный (фиксированный) Schneider Electric защиты распределительных сетей доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и по всей территории России.
C11H4TM050B NSXm100H 4П4Т 50A TMD автоматический выключатель для распределительных сетей Schneider Electric является официальной заменой артикула LV426574 NSXm100H 4П4Т 50A TMD автоматический выключатель.
Технические характеристики
| Артикул: | C11H4TM050B. |
| Серия | ComPacT. |
| Наименование продукта | ComPacT NSXm. |
| Краткое название устройства | NSXm 63H. |
| Тип продукта | Автоматический выключатель. |
| Область применения | Распределение. |
| Описание полюсов | 4P. |
| Описание защищенных полюсов | 4d. |
| Положение нейтрали | Слева. |
| [In] номинальный ток | 50 А в 40 °C. |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Соответствие требованиям по изоляции | Да в соответствии с IEC 60947-2. |
| Категория применения | Категория А. |
| [Icu] rated ultimate short-circuit breaking capacity | 100 кА Icu в 220...240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА Icu в 380...415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА Icu в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 22 кА Icu в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА Icu в 660...690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Performance level | H 70 кА 415 В Переменный ток. |
| Наименование расцепителя | TM-D. |
| Технология расцепителя | Термомагнитный. |
| Защитные функции блока управления | LI. |
| Тип управления | Рычаг управления. |
| Способ установки выключателя | Стационарный. |
| [Ui] номинальное напряжение изоляции | 800 В Переменный ток 50/60 Гц. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ. |
| [Ics] rated service short-circuit breaking capacity | 100 кА в 220...240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА в 380...415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 22 кА в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 2,5 кА в 660...690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Механическая износостойкость | 20000 циклы. |
| Электрическая износостойкость | 20000 циклы в 440 В In/2 10000 циклы в 440 В In 10000 циклы в 690 В In/2 5000 циклы в 690 В In. |
| Мощность, рассеиваемая одним полюсом | 4,6 Вт. |
| Способ монтажа | Задняя монтажная панель. |
| Положение монтажа | Горизонтально и вертикально Flat on the back. |
| Верхние присоединения | Передний. |
| Нижние присоединения | Передний. |
| Connection terminals | кабельные наконечники /шины. |
| Межполюсный шаг | 35 мм с расширителями полюсов 27 мм без расширителей полюсов. |
| Шаг 9 мм | 12 модуль. |
| Номинальный ток расцепителя | 50 А в 40 °C. |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируемый. |
| [Ir] long-time protection pick-up adjustment range | 0,7...1 x In. |
| Long-time protection delay adjustment type tr | Фиксированный. |
| Neutral protection settings | 1 x Ir (4d). |
| Instantaneous protection pick-up adjustment type Ii | Фиксированный. |
| [Ii] instantaneous protection pick-up adjustment range | 600 A. |
| Защита от замыкания на землю | Без. |
| Number of slots for electrical auxiliaries | 1 разъемы для контакт состояния OF 1 разъемы для контакт аварийного отключения SD 1 разъемы для расцепитель напряжения MN или MX. |
| Локальная индикация | Индикатор (зеленый) for наличие вспомогательных контактов. |
| Width (W) | 108 мм. |
| Height (H) | 137 мм. |
| Depth (D) | 80 мм. |
| масса продукта | 1,42 кг. |
| Цвет | Серый (RAL 7016). |
| Стандарты | EN/IEC 60947-2. |
| Категория перенапряжения | III. |
| класс защиты от поражения электр. током | Класс I в лицевая панель. |
| Степень загрязнения | 3 в соответствии с IEC 60664-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Степень ударостойкости IK | IK07 conforming to IEC 62262. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -50…85 °C. |
| Относительная влажность | 0…95 %. |
| Рабочая высота | 2000 м без ухудшения рабочих характеристик 5000 м с ухудшением рабочих характеристик. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 13,000 см. |
| Package 1 Width | 12,000 см. |
| Package 1 Length | 22,000 см. |
| Вес упаковки | 1,600 кг. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 6. |
| Package 2 Height | 30,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 10,190 кг. |
| Unit Type of Package 3 | P12. |
| Number of Units in Package 3 | 144. |
| Package 3 Height | 150,000 см. |
| Package 3 Width | 80,000 см. |
| Package 3 Length | 120,000 см. |
| Package 3 Weight | 254,490 кг. |
| Гарантия (в месяцах) | 18. |
