C11H44V100B дифференциальный автоматический выключатель NSXm100H 100А Schneider Electric.

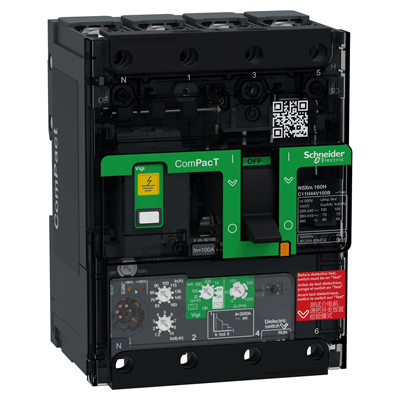

NSXm100H 4П4Т 100A MicroLogic 4.1 дифференциальный автоматический выключатель стационарный в сборе Schneider Electric код заказа C11H44V100B
Краткие характеристики C11H44V100B
| код заказа. | C11H44V100B |
| код производителя. | C11H44V100B |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C11H44V100B NSXm100H 4П4Т 100A MicroLogic 4.1 дифференциальный автоматический выключатель Schneider Electric. |
183152 p
Описание C11H44V100B
NSXm100H 4П4Т 100A MicroLogic 4.1 дифференциальный автоматический выключатель стационарный в сборе Schneider Electric код заказа C11H44V100B. Предназначен для защиты электрических линий от перегрузки, короткого замыкания, утечки на землю в распределительных щитах, шкафах управления, вводно-распределительных устройствах и низковольтных комплектных установках. Номинальный ток 100А, отключающая способность 70кА при 415В переменного тока, 4П4Т с защитой четырех полюсов, MicroLogic 4.1 обеспечивает токовую и дифференциальную защиту, встроенная защита при дифференциальном токе. Защитные функции блока управления MicroLogic 4.1: LSIR где, L: защита с большой выдержкой времени, S: селективная токовая отсечка (с фиксированной уставкой времени), I: мгновенная токовая отсечка, R: защита от утечки на землю.
C11H44V100B NSXm100H 4П4Т 100A MicroLogic 4.1 выключатель защиты распределительных сетей доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и по всей территории России.
C11H44V100B NSXm100H 4П4Т 100A MicroLogic 4.1 дифференциальный автоматический выключатель Schneider Electric защиты распределительных сетей является официальной заменой артикула LV426797 NSXm100H 4П4Т 100A Micrologic 4.1 дифференциальный автоматический выключатель.
Технические характеристики
| Артикул: | C11H44V100B. |
| Серия | ComPacT. |
| Наименование продукта | ComPacT NSXm. |
| Краткое название устройства | NSXm 160H. |
| Тип продукта | Автоматический выключатель утечки на землю. |
| Область применения | Распределение. |
| Описание полюсов | 4P. |
| Описание защищенных полюсов | 4d. |
| Положение нейтрали | Слева. |
| [In] номинальный ток | 100 А в 40 °C. |
| [Ue] номинальное рабочее напряжение | 440 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Соответствие требованиям по изоляции | Да в соответствии с IEC 60947-2. |
| Категория применения | Категория А. |
| [Icu] rated ultimate short-circuit breaking capacity | 100 кА Icu в 220...240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА Icu в 380...415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Performance level | H 70 кА 415 В Переменный ток. |
| Наименование расцепителя | Micrologic 4.1. |
| Технология расцепителя | Электронный. |
| Защитные функции блока управления | LSoIR. |
| Тип управления | Рычаг управления. |
| Способ установки выключателя | Стационарный. |
| [Ui] номинальное напряжение изоляции | 500 В Переменный ток 50/60 Гц. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ. |
| [Ics] rated service short-circuit breaking capacity | 100 кА в 220...240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА в 380...415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Механическая износостойкость | 20000 циклы. |
| Электрическая износостойкость | 20000 циклы в 440 В In/2 10000 циклы в 440 В In. |
| Мощность, рассеиваемая одним полюсом | 4,8 Вт. |
| Способ монтажа | Задняя монтажная панель. |
| Положение монтажа | Горизонтально и вертикально Flat on the back. |
| Верхние присоединения | Передний. |
| Нижние присоединения | Передний. |
| Connection terminals | кабельные наконечники /шины. |
| Межполюсный шаг | 35 мм с расширителями полюсов 27 мм без расширителей полюсов. |
| Шаг 9 мм | 12 модуль. |
| Номинальный ток расцепителя | 100 А в 40 °C. |
| Long-time pick-up adjustment type Ir (thermal protection) | 9 регулируемых настроек. |
| [Ir] long-time protection pick-up adjustment range | 40...100 A. |
| Long-time protection delay adjustment type tr | Фиксированный. |
| [tr] long-time protection delay adjustment range | 200 с в 1,5 x Ir 8 с в 6 x Ir 5 с в 7,2 x Ir. |
| Neutral protection settings | 1 x Ir (4d). |
| Тепловая память | 20 минут до и после срабатывания. |
| Short-time protection pick-up adjustment type Isd | 9 регулируемых настроек. |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir. |
| Short-time protection delay adjustment type tsd | Фиксированный. |
| Instantaneous protection pick-up adjustment type Ii | Фиксированный. |
| [Ii] instantaneous protection pick-up adjustment range | 1500 A. |
| Защита от замыкания на землю | Интегрированный. |
| Класс защиты от тока утечки | Класс А Класс АС. |
| Earth-leakage protection sensitity adjustment type I?n | Регулируемый. |
| [I?n] earth-leakage protection sensitivity adjustment range | 30 мА 100 мА 300 мА 500 мА 1 А 3 А 5 А. |
| Чувствительность по току утечки | 30 мА для класс А 100 мА для класс А 300 мА для класс А 500 мА для класс А 1 А для класс А 30 мА для класс АС 100 мА для класс АС 300 мА для класс АС 500 мА для класс АС 1 А для класс АС 3 А для класс АС 5 А для класс АС. |
| Earth-leakage protection time delay adjustement type ?t | Регулируемый. |
| [?t] Earth-leakage protection time delay adjustment range | 0 мс 60 мс 150 мс 500 мс 1000 мс. |
| Number of slots for electrical auxiliaries | 1 разъемы для контакт состояния OF 1 разъемы для контакт аварийного отключения SD 1 разъемы для расцепитель напряжения MN или MX. |
| Локальная индикация | Индикатор (зеленый) for наличие вспомогательных контактов. |
| Width (W) | 108 мм. |
| Height (H) | 144 мм. |
| Depth (D) | 80 мм. |
| масса продукта | 1,63 кг. |
| Цвет | Серый (RAL 7016). |
| Стандарты | EN/IEC 60947-2. |
| Категория перенапряжения | IV. |
| класс защиты от поражения электр. током | Класс II в лицевая панель. |
| Степень загрязнения | 3 в соответствии с IEC 60664-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Степень ударостойкости IK | IK07 conforming to IEC 62262. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -40…85 °C. |
| Относительная влажность | 0…95 %. |
| Рабочая высота | 2000 м без ухудшения рабочих характеристик 5000 м с ухудшением рабочих характеристик. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 13,000 см. |
| Package 1 Width | 16,000 см. |
| Package 1 Length | 19,000 см. |
| Вес упаковки | 1,200 кг. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 4. |
| Package 2 Height | 30,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 5,220 кг. |
| Unit Type of Package 3 | P12. |
| Number of Units in Package 3 | 32. |
| Package 3 Height | 45,000 см. |
| Package 3 Width | 80,000 см. |
| Package 3 Length | 120,000 см. |
| Package 3 Weight | 53,760 кг. |
| Гарантия (в месяцах) | 18. |
