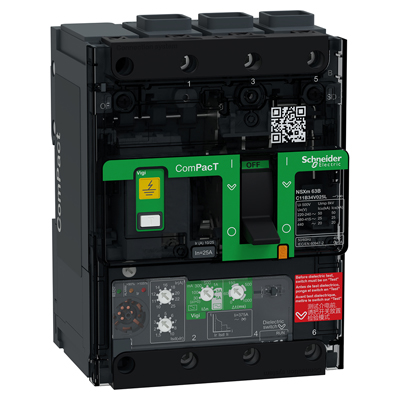

C11F34V050B дифференциальный автоматический выключатель NSXm100F 50А Schneider Electric.
NSXm100F 3П 50A MicroLogic 4.1 дифференциальный автоматический выключатель стационарный в сборе Schneider Electric код заказа C11F34V050B
Краткие характеристики C11F34V050B
| код заказа. | C11F34V050B |
| код производителя. | C11F34V050B |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C11F34V050B NSXm100F 3П 50A MicroLogic 4.1 дифференциальный автоматический выключатель Schneider Electric. |
146326 p
Описание C11F34V050B
NSXm100F 3П 50A MicroLogic 4.1 дифференциальный автоматический выключатель стационарный в сборе Schneider Electric код заказа C11F34V050B. Предназначен для защиты электрических линий от перегрузки, короткого замыкания, утечки на землю в распределительных щитах, шкафах управления, вводно-распределительных устройствах и низковольтных комплектных установках. Номинальный ток 50А, отключающая способность 36кА при 415В переменного тока, трехполюсное исполнение, MicroLogic 4.1 обеспечивает токовую и дифференциальную защиту, встроенная защита при дифференциальном токе. Защитные функции блока управления MicroLogic 4.1: LSIR где, L: защита с большой выдержкой времени, S: селективная токовая отсечка (с фиксированной уставкой времени), I: мгновенная токовая отсечка, R: защита от утечки на землю.
C11F34V050B NSXm100F 3П 50A MicroLogic 4.1 выключатель защиты распределительных сетей доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и по всей территории России.
C11F34V050B NSXm100F 3П 50A MicroLogic 4.1 дифференциальный автоматический выключатель Schneider Electric защиты распределительных сетей является официальной заменой артикула LV426771 NSXm100F 3П 50A Micrologic 4.1 дифференциальный автоматический выключатель.
Технические характеристики
| Артикул: | C11F34V050B. |
| Серия | ComPacT. |
| Наименование продукта | ComPacT NSXm. |
| Краткое название устройства | NSXm 63F. |
| Тип продукта | Автоматический выключатель утечки на землю. |
| Область применения | Распределение. |
| Описание полюсов | 3P. |
| Описание защищенных полюсов | 3d. |
| [In] номинальный ток | 50 А в 40 °C. |
| [Ue] номинальное рабочее напряжение | 440 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Соответствие требованиям по изоляции | Да в соответствии с IEC 60947-2. |
| Категория применения | Категория А. |
| [Icu] rated ultimate short-circuit breaking capacity | 25 кА Icu в 220...240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 16 кА Icu в 380...415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Performance level | F 36 кА 415 В Переменный ток. |
| Наименование расцепителя | Micrologic 4.1. |
| Технология расцепителя | Электронный. |
| Защитные функции блока управления | LSoIR. |
| Тип управления | Рычаг управления. |
| Способ установки выключателя | Стационарный. |
| [Ui] номинальное напряжение изоляции | 500 В Переменный ток 50/60 Гц. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ. |
| [Ics] rated service short-circuit breaking capacity | 25 кА в 220...240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 16 кА в 380...415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Механическая износостойкость | 20000 циклы. |
| Электрическая износостойкость | 20000 циклы в 440 В In/2 10000 циклы в 440 В In. |
| Мощность, рассеиваемая одним полюсом | 1,2 Вт. |
| Способ монтажа | Задняя монтажная панель. |
| Положение монтажа | Горизонтально и вертикально Flat on the back. |
| Верхние присоединения | Передний. |
| Нижние присоединения | Передний. |
| Connection terminals | кабельные наконечники /шины. |
| Межполюсный шаг | 35 мм с расширителями полюсов 27 мм без расширителей полюсов. |
| Шаг 9 мм | 9 модуль. |
| Номинальный ток расцепителя | 50 А в 40 °C. |
| Long-time pick-up adjustment type Ir (thermal protection) | 9 регулируемых настроек. |
| [Ir] long-time protection pick-up adjustment range | 20...50 A. |
| Long-time protection delay adjustment type tr | Фиксированный. |
| [tr] long-time protection delay adjustment range | 200 с в 1,5 x Ir 8 с в 6 x Ir 5 с в 7,2 x Ir. |
| Тепловая память | 20 минут до и после срабатывания. |
| Short-time protection pick-up adjustment type Isd | 9 регулируемых настроек. |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir. |
| Short-time protection delay adjustment type tsd | Фиксированный. |
| Instantaneous protection pick-up adjustment type Ii | Фиксированный. |
| [Ii] instantaneous protection pick-up adjustment range | 750 A. |
| Защита от замыкания на землю | Интегрированный. |
| Класс защиты от тока утечки | Класс А Класс АС. |
| Earth-leakage protection sensitity adjustment type I?n | Регулируемый. |
| [I?n] earth-leakage protection sensitivity adjustment range | 30 мА 100 мА 300 мА 500 мА 1 А 3 А 5 А. |
| Чувствительность по току утечки | 30 мА для класс А 100 мА для класс А 300 мА для класс А 500 мА для класс А 1 А для класс А 30 мА для класс АС 100 мА для класс АС 300 мА для класс АС 500 мА для класс АС 1 А для класс АС 3 А для класс АС 5 А для класс АС. |
| Earth-leakage protection time delay adjustement type ?t | Регулируемый. |
| [?t] Earth-leakage protection time delay adjustment range | 0 мс 60 мс 150 мс 500 мс 1000 мс. |
| Number of slots for electrical auxiliaries | 1 разъемы для контакт состояния OF 1 разъемы для контакт аварийного отключения SD 1 разъемы для расцепитель напряжения MN или MX. |
| Локальная индикация | Индикатор (зеленый) for наличие вспомогательных контактов. |
| Width (W) | 108 мм. |
| Height (H) | 144 мм. |
| Depth (D) | 80 мм. |
| масса продукта | 1,63 кг. |
| Цвет | Серый (RAL 7016). |
| Стандарты | EN/IEC 60947-2. |
| Категория перенапряжения | IV. |
| класс защиты от поражения электр. током | Класс II в лицевая панель. |
| Степень загрязнения | 3 в соответствии с IEC 60664-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Степень ударостойкости IK | IK07 conforming to IEC 62262. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -40…85 °C. |
| Относительная влажность | 0…95 %. |
| Рабочая высота | 2000 м без ухудшения рабочих характеристик 5000 м с ухудшением рабочих характеристик. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 14,000 см. |
| Package 1 Width | 16,000 см. |
| Package 1 Length | 19,000 см. |
| Вес упаковки | 1,600 кг. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 4. |
| Package 2 Height | 30,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 6,841 кг. |
| Гарантия (в месяцах) | 18. |
Скачать каталог Schneider Electric
Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для дифференциального автоматического выключателя Schneider Electric номинального тока 50A NSXm100F 3П MicroLogic 4.1 заказной код C11F34V050B
