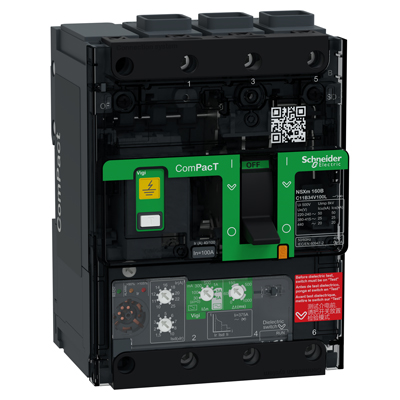

C11B34V100L дифференциальный автоматический выключатель NSXm100B 100А Schneider Electric.
NSXm100B 3П 100A MicroLogic 4.1 ELINK дифференциальный автоматический выключатель стационарный в сборе Schneider Electric код заказа C11B34V100L
Краткие характеристики C11B34V100L
| код заказа. | C11B34V100L |
| код производителя. | C11B34V100L |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C11B34V100L NSXm100B 3П 100A MicroLogic 4.1 ELINK дифференциальный автоматический выключатель Schneider Electric. |
150742 p
Описание C11B34V100L
NSXm100B 3П 100A MicroLogic 4.1 ELINK дифференциальный автоматический выключатель стационарный в сборе Schneider Electric код заказа C11B34V100L. Предназначен для защиты электрических линий от перегрузки, короткого замыкания, утечки на землю в распределительных щитах, шкафах управления, вводно-распределительных устройствах и низковольтных комплектных установках. Номинальный ток 100А, отключающая способность 25кА при 415В переменного тока, трехполюсное исполнение, MicroLogic 4.1 обеспечивает токовую и дифференциальную защиту, подключение через клеммы EverLink, встроенная защита при дифференциальном токе. Защитные функции блока управления MicroLogic 4.1: LSIR где, L: защита с большой выдержкой времени, S: селективная токовая отсечка (с фиксированной уставкой времени), I: мгновенная токовая отсечка, R: защита от утечки на землю
C11B34V100L NSXm100B 3П 100A MicroLogic 4.1 ELINK дифференциальный автоматический выключатель защиты распределительных сетей доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и по всей территории России.
C11B34V100L NSXm100B 3П 100A MicroLogic 4.1 ELINK дифференциальный автоматический выключатель Schneider Electric является официальной заменой артикула LV426712 NSXm100B 3П 100A Micrologic 4.1 ELINK.
Технические характеристики
| Артикул: | C11B34V100L. |
| Серия | ComPacT. |
| Наименование продукта | ComPacT NSXm. |
| Краткое название устройства | NSXm 160B. |
| Тип продукта | Автоматический выключатель утечки на землю. |
| Область применения | Распределение. |
| Описание полюсов | 3P. |
| Описание защищенных полюсов | 3d. |
| [In] номинальный ток | 100 А в 40 °C. |
| [Ue] номинальное рабочее напряжение | 440 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Соответствие требованиям по изоляции | Да в соответствии с IEC 60947-2. |
| Категория применения | Категория А. |
| [Icu] rated ultimate short-circuit breaking capacity | 50 кА Icu в 220...240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА Icu в 380...415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 20 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Performance level | B 25 кА 415 В Переменный ток. |
| Наименование расцепителя | Micrologic 4.1. |
| Технология расцепителя | Электронный. |
| Защитные функции блока управления | LSoIR. |
| Тип управления | Рычаг управления. |
| Способ установки выключателя | Стационарный. |
| [Ui] номинальное напряжение изоляции | 500 В Переменный ток 50/60 Гц. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ. |
| [Ics] rated service short-circuit breaking capacity | 50 кА в 220...240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА в 380...415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 20 кА в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Механическая износостойкость | 20000 циклы. |
| Электрическая износостойкость | 20000 циклы в 440 В In/2 10000 циклы в 440 В In. |
| Мощность, рассеиваемая одним полюсом | 4,8 Вт. |
| Способ монтажа | Задняя монтажная панель. |
| Положение монтажа | Горизонтально и вертикально Flat on the back. |
| Верхние присоединения | Передний. |
| Нижние присоединения | Передний. |
| Connection terminals | 1 клемма Everlink 2,5…70 мм2, крученый многожильный медь 1 клемма Everlink 2,5…95 мм2, жесткий или гибкий алюминий/медь. |
| Межполюсный шаг | 35 мм с расширителями полюсов 27 мм без расширителей полюсов. |
| Шаг 9 мм | 9 модуль. |
| Номинальный ток расцепителя | 100 А в 40 °C. |
| Long-time pick-up adjustment type Ir (thermal protection) | 9 регулируемых настроек. |
| [Ir] long-time protection pick-up adjustment range | 40...100 A. |
| Long-time protection delay adjustment type tr | Фиксированный. |
| [tr] long-time protection delay adjustment range | 200 с в 1,5 x Ir 8 с в 6 x Ir 5 с в 7,2 x Ir. |
| Тепловая память | 20 минут до и после срабатывания. |
| Short-time protection pick-up adjustment type Isd | 9 регулируемых настроек. |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir. |
| Short-time protection delay adjustment type tsd | Фиксированный. |
| Instantaneous protection pick-up adjustment type Ii | Фиксированный. |
| [Ii] instantaneous protection pick-up adjustment range | 1500 A. |
| Защита от замыкания на землю | Интегрированный. |
| Класс защиты от тока утечки | Класс А Класс АС. |
| Earth-leakage protection sensitity adjustment type I?n | Регулируемый. |
| [I?n] earth-leakage protection sensitivity adjustment range | 30 мА 100 мА 300 мА 500 мА 1 А 3 А 5 А. |
| Чувствительность по току утечки | 30 мА для класс А 100 мА для класс А 300 мА для класс А 500 мА для класс А 1 А для класс А 30 мА для класс АС 100 мА для класс АС 300 мА для класс АС 500 мА для класс АС 1 А для класс АС 3 А для класс АС 5 А для класс АС. |
| Earth-leakage protection time delay adjustement type ?t | Регулируемый. |
| [?t] Earth-leakage protection time delay adjustment range | 0 мс 60 мс 150 мс 500 мс 1000 мс. |
| Number of slots for electrical auxiliaries | 1 разъемы для контакт состояния OF 1 разъемы для контакт аварийного отключения SD 1 разъемы для расцепитель напряжения MN или MX. |
| Локальная индикация | Индикатор (зеленый) for наличие вспомогательных контактов. |
| Width (W) | 108 мм. |
| Height (H) | 144 мм. |
| Depth (D) | 80 мм. |
| масса продукта | 1,63 кг. |
| Цвет | Серый (RAL 7016). |
| Стандарты | EN/IEC 60947-2. |
| Категория перенапряжения | IV. |
| класс защиты от поражения электр. током | Класс II в лицевая панель. |
| Степень загрязнения | 3 в соответствии с IEC 60664-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Степень ударостойкости IK | IK07 conforming to IEC 62262. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -40…85 °C. |
| Относительная влажность | 0…95 %. |
| Рабочая высота | 2000 м без ухудшения рабочих характеристик 5000 м с ухудшением рабочих характеристик. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 15,000 см. |
| Package 1 Width | 13,000 см. |
| Package 1 Length | 19,000 см. |
| Вес упаковки | 1,613 кг. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 4. |
| Package 2 Height | 30,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 6,852 кг. |
| Гарантия (в месяцах) | 18. |
Скачать каталог Schneider Electric
Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для дифференциального автоматического выключателя Schneider Electric номинального тока 100A NSXm100B 3П MicroLogic 4.1 ELINK заказной код C11B34V100L
| ComPacT NSX и NSXm нового поколения скачать каталог | Опросный лист заказа ComPacT NSX и NSXm нового поколения скачать |
