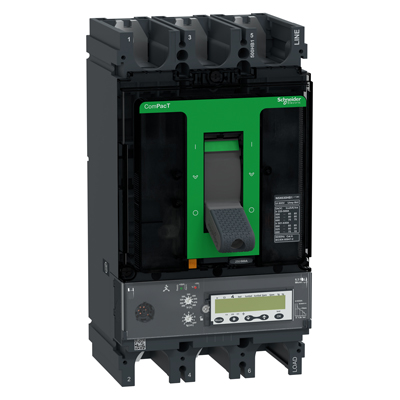

C63V36M500 автоматический выключатель NSX630HB1 500А Schneider Electric.
NSX630HB1 3П3Т 500A MicroLogic 6.3EM автоматический выключатель стационарный в сборе Schneider Electric код заказа C63V36M500
Краткие характеристики C63V36M500
| код заказа. | C63V36M500 |
| код производителя. | C63V36M500 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C63V36M500 NSX630HB1 3П3Т 500A MicroLogic 6.3EM автоматический выключатель Schneider Electric. |
558928 p
Описание C63V36M500
NSX630HB1 3П3Т 500A MicroLogic 6.3EM автоматический выключатель стационарный (фиксированный) в сборе защиты электродвигателей Schneider Electric код заказа C63V36M500. Номинальный ток 500А, отключающая способность 75кА при 415В переменного тока, 3П3Т с защитой трех полюсов, электронный расцепитель MicroLogic 6.3EM. Тип защиты L : защита от перегрузки (с большой выдержкой времени), S : защита от короткого замыкания с малой выдержкой времени, I : мгновенная защита от короткого замыкания, G : защита от замыкания на землю.
C63V36M500 NSX630HB1 3П3Т 500A MicroLogic 6.3EM выключатель защиты электродвигателей доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и по всей территории России.
C63V36M500 NSX630HB1 3П3Т 500A MicroLogic 6.3EM автоматический выключатель защиты электродвигателей Schneider Electric является официальной заменой артикула LV433728 NSX630HB1 3П3Т 500A Micrologic 6.3EM автоматический выключатель
Технические характеристики
| Артикул: | C63V36M500. |
| Серия | ComPacT. |
| Наименование продукта | ComPacT NSX. |
| Краткое название устройства | NSX630HB1. |
| Тип продукта | Автоматический выключатель. |
| Область применения | Motor protection. |
| Описание полюсов | 3P. |
| Описание защищенных полюсов | 3d. |
| [In] номинальный ток | 500 А в 65 °C. |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Соответствие требованиям по изоляции | Да в соответствии с EN/IEC 60947-2. |
| Категория применения | Категория А. |
| [Icu] предельная отключающая способность | 85 кА Icu в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 80 кА Icu в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 75 кА Icu в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Исполнение по отключающей способности | HB1 75 кА 690 В Переменный ток. |
| Наименование расцепителя | Micrologic 6.3 E-M. |
| Технология расцепителя | Электронный. |
| Защитные функции блока управления | LSIG. |
| Тип управления | Рычаг управления. |
| Способ установки выключателя | Стационарный. |
| [Ui] номинальное напряжение изоляции | 800 В Переменный ток 50/60 Гц. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ. |
| [Ics] рабочая отключающая способность | 85 кА в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 80 кА в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 75 кА в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Механическая износостойкость | 15000 циклы. |
| Электрическая износостойкость | 8000 циклы в 440 В In/2 4000 циклы в 440 В In 6000 циклы в 690 В In/2 2000 циклы в 690 В In. |
| Мощность, рассеиваемая одним полюсом | 39,7 Вт. |
| Способ монтажа | Задняя монтажная панель. |
| Положение монтажа | Горизонтально и вертикально Flat on the back. |
| Верхние присоединения | Передний. |
| Нижние присоединения | Передний. |
| Межполюсный шаг | 45 мм. |
| Тип защиты | L : for защита от перегрузки (с большой выдержкой времени) So : for защита от короткого замыкания с малой выдержкой време I : for мгновенная защита от короткого замыкания G : for защита от замыкания на землю. |
| Номинальный ток расцепителя | 500 А в 65 °C. |
| Класс срабатывания для двигателя | 20 5 30 10. |
| Дополнительная защита двигателя | Превышение длительности пуска Заклинивание ротора Небаланс фаз Минимальная нагрузка. |
| [Ir] регулируемая уставка защиты с большой вы | 9 регулируемых настроек. |
| [Ir] long-time protection pick-up adjustment range | 250...500 A. |
| Long-time protection delay adjustment type tr | Регулируемый. |
| [tr] диапазон регулирования выдержки времени | 120 с в 1,5 x Ir 5 6,5 с в 6 x Ir 5 5 с в 7,2 x Ir 5 240 с в 1,5 x Ir 10 13,5 с в 6 x Ir 10 10 с в 7,2 x Ir 10 480 с в 1,5 x Ir 20 26 с в 6 x Ir 20 20 с в 7,2 x Ir 20 720 с в 1,5 x Ir 30 38 с в 6 x Ir 30 30 с в 7,2 x Ir 30. |
| Тепловая память | 20 минут до и после срабатывания. |
| [Isd] регулируемая уставка защиты с малой выд | Регулируемый. |
| [Isd] Short-time protection pick-up adjustment range | 5...13 x Ir. |
| Short-time protection delay adjustment type tsd | Фиксированный. |
| [Ii] регулируемая уставка тока мгновенного с | Фиксированный. |
| [Ii] диапазон регулирования уставки тока мгн | 6500 A. |
| [Ig] регулируемая уставка тока защиты от замы | 9 регулируемых настроек. |
| [Ig] диапазон регулирования уставки тока защ | 0,6...1 x In для In = 25 A 0,3...1 x In для In = 50 A 0,2...1 x In для In > 50 A Возможность включения/отключения защиты Ig. |
| [tg] регулируемая выдержка времени защиты от | 5 регулируемых настроек. |
| [tg] диапазон регулирования выдержки времени | 0…0,4 с. |
| Защита от замыкания на землю | Без. |
| Логическая селективность ZSI | С. |
| Количество гнезд для дополнительных аксесс | 6 разъемы. |
| Локальная индикация | Мигающий светодиод (зеленый) for готов к использованию Светодиод \"95 % Ith\"" (красный) for температура, превышающая уставку. |
| Тип дисплея | ЖК дисплей. |
| Тип измерения | Счетчик энергии. |
| Передача данных | Уставки защиты и аварийной сигнализации Потребляемый ток и мощность Качество электропитания Функция теплового изображения Подсчет энергии Журналы и таблицы событий с метками времени Отображ. мин./макс. значений Мгновенные значения и значения потребления Последовательность фаз Индикаторы необходимости обслуживания. |
| Ширина | 140 мм. |
| Высота | 255 мм. |
| Глубина | 110 мм. |
| масса продукта | 6,2 кг. |
| Стандарты | EN/IEC 60947-2. |
| Категория перенапряжения | III. |
| класс защиты от поражения электр. током | Класс II в лицевая панель. |
| Степень загрязнения | 3 в соответствии с IEC 60664-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Степень ударостойкости IK | IK07 conforming to IEC 62262. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -40…85 °C. |
| Относительная влажность | 0…95 %. |
| Рабочая высота | 0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 15,2 см. |
| Package 1 Width | 15,2 см. |
| Package 1 Length | 29,2 см. |
| Вес упаковки | 5,81 кг. |
| Гарантия (в месяцах) | 18. |
Скачать каталог Schneider Electric
Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для автоматического выключателя Schneider Electric номинального тока 500A NSX630HB1 3П3Т MicroLogic 6.3EM заказной код C63V36M500
| ComPacT NSX и NSXm нового поколения скачать каталог | Опросный лист заказа ComPacT NSX и NSXm нового поколения скачать |
