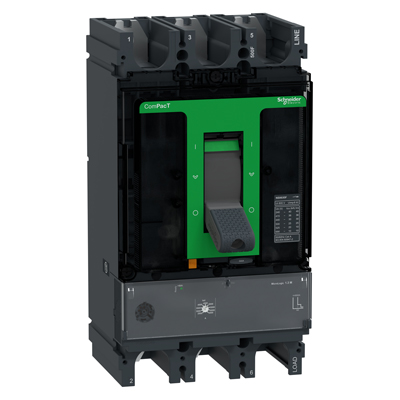

C63F31M500 автоматический выключатель NSX630F 500А Schneider Electric.
NSX630F 3П3Т 500A MicroLogic 1.3M автоматический выключатель стационарный в сборе Schneider Electric код заказа C63F31M500
Краткие характеристики C63F31M500
| код заказа. | C63F31M500 |
| код производителя. | C63F31M500 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C63F31M500 NSX630F 3П3Т 500A MicroLogic 1.3M автоматический выключатель Schneider Electric. |
233278 p
Описание C63F31M500
NSX630F 3П3Т 500A MicroLogic 1.3M автоматический выключатель стационарный (фиксированный) в сборе защиты электродвигателей Schneider Electric код заказа C63F31M500. Номинальный ток 500А, отключающая способность 36кА при 415В переменного тока, 3П3Т с защитой трех полюсов, электронный расцепитель MicroLogic 1.3M. Тип защиты S : защита от короткого замыкания с малой выдержкой времени, I : мгновенная защита от короткого замыкания.
C63F31M500 NSX630F 3П3Т 500A MicroLogic 1.3M выключатель защиты электродвигателей доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и по всей территории России.
C63F31M500 NSX630F 3П3Т 500A MicroLogic 1.3M автоматический выключатель защиты электродвигателей Schneider Electric является официальной заменой артикула LV432948 NSX630F 3П3Т 500A Micrologic 1.3M автоматический выключатель
Технические характеристики
| Артикул: | C63F31M500. |
| Серия | ComPacT. |
| Наименование продукта | ComPacT NSX. |
| Краткое название устройства | NSX630F. |
| Тип продукта | Автоматический выключатель. |
| Область применения | Motor protection. |
| Описание полюсов | 3P. |
| Описание защищенных полюсов | 3d. |
| [In] номинальный ток | 500 А в 65 °C. |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Соответствие требованиям по изоляции | Да в соответствии с EN/IEC 60947-2. |
| Категория применения | Категория А. |
| [Icu] предельная отключающая способность | 40 кА Icu в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА Icu в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА Icu в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 20 кА Icu в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА Icu в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 85 кА Icu в 240 В Переменный ток 50/60 Гц в соответствии с UL 60947-4-1 35 кА Icu в 480 В Переменный ток 50/60 Гц в соответствии с UL 60947-4-1 20 кА Icu в 600 В Переменный ток 50/60 Гц в соответствии с UL 60947-4-1. |
| Исполнение по отключающей способности | F 36 кА 415 В Переменный ток. |
| Наименование расцепителя | Micrologic 1.3 M. |
| Технология расцепителя | Электронный. |
| Защитные функции блока управления | SI. |
| Тип управления | Рычаг управления. |
| Способ установки выключателя | Стационарный. |
| [Ui] номинальное напряжение изоляции | 800 В Переменный ток 50/60 Гц. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ. |
| [Ics] рабочая отключающая способность | 40 кА в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Механическая износостойкость | 15000 циклы. |
| Электрическая износостойкость | 8000 циклы в 440 В In/2 4000 циклы в 440 В In 6000 циклы в 690 В In/2 2000 циклы в 690 В In. |
| Мощность, рассеиваемая одним полюсом | 25 Вт. |
| Способ монтажа | Задняя монтажная панель. |
| Положение монтажа | Горизонтально и вертикально Flat on the back. |
| Верхние присоединения | Передний. |
| Нижние присоединения | Передний. |
| Межполюсный шаг | 45 мм. |
| Тип защиты | S : for защита от короткого замыкания с малой выдержкой време I : for мгновенная защита от короткого замыкания. |
| Номинальный ток расцепителя | 500 А в 65 °C. |
| [Isd] регулируемая уставка защиты с малой выд | 9 регулируемых настроек. |
| [Isd] Short-time protection pick-up adjustment range | 2500 A 3000 A 3500 A 4000 A 4500 A 5000 A 5500 A 6000 A 6500 A. |
| Short-time protection delay adjustment type tsd | Фиксированный. |
| [Ii] регулируемая уставка тока мгновенного с | Фиксированный. |
| [Ii] диапазон регулирования уставки тока мгн | 6500 A. |
| Защита от замыкания на землю | Без. |
| Логическая селективность ZSI | Без. |
| Количество гнезд для дополнительных аксесс | 6 разъемы. |
| Локальная индикация | Мигающий светодиод (зеленый) for готов к использованию. |
| Ширина | 140 мм. |
| Высота | 255 мм. |
| Глубина | 110 мм. |
| масса продукта | 6,2 кг. |
| Стандарты | EN/IEC 60947-2. |
| Категория перенапряжения | III. |
| класс защиты от поражения электр. током | Класс II в лицевая панель. |
| Степень загрязнения | 3 в соответствии с IEC 60664-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Степень ударостойкости IK | IK07 conforming to IEC 62262. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -50…85 °C. |
| Относительная влажность | 0…95 %. |
| Рабочая высота | 0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 16,600 см. |
| Package 1 Width | 23,500 см. |
| Package 1 Length | 31,500 см. |
| Вес упаковки | 5,796 кг. |
| Unit Type of Package 2 | S04. |
| Number of Units in Package 2 | 2. |
| Package 2 Height | 30,000 см. |
| Package 2 Width | 40,000 см. |
| Package 2 Length | 60,000 см. |
| Package 2 Weight | 12,242 кг. |
| Unit Type of Package 3 | P12. |
| Number of Units in Package 3 | 8. |
| Package 3 Height | 45,000 см. |
| Package 3 Width | 80,000 см. |
| Package 3 Length | 120,000 см. |
| Package 3 Weight | 60,968 кг. |
| Гарантия (в месяцах) | 18. |
Скачать каталог Schneider Electric
Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для автоматического выключателя Schneider Electric номинального тока 500A NSX630F 3П3Т MicroLogic 1.3M заказной код C63F31M500
| ComPacT NSX и NSXm нового поколения скачать каталог | Опросный лист заказа ComPacT NSX и NSXm нового поколения скачать |
