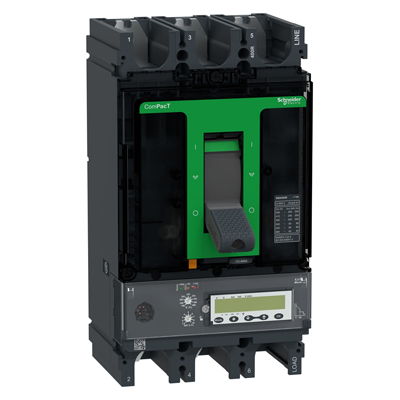

C40R35E400 автоматический выключатель NSX400R 400А Schneider Electric.
NSX400R 3П3Т 400A MicroLogic 5.3E автоматический выключатель стационарный в сборе Schneider Electric код заказа C40R35E400
Краткие характеристики C40R35E400
| код заказа. | C40R35E400 |
| код производителя. | C40R35E400 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C40R35E400 NSX400R 3П3Т 400A MicroLogic 5.3E автоматический выключатель Schneider Electric. |
Цена и условия покупки
458662 p
Добавление товара в корзину
Описание C40R35E400
NSX400R 3П3Т 400A MicroLogic 5.3E автоматический выключатель стационарный (фиксированный) в сборе Schneider Electric код заказа C40R35E400 для распределительных цепей. Номинальный ток 400А, отключающая способность 200кА при 415В переменного тока, 3П3Т с защитой трех полюсов, электронный расцепитель MicroLogic 5.3E. Тип защиты L : защита от перегрузки (с большой выдержкой времени), S : защита от короткого замыкания с малой выдержкой времени, I : мгновенная защита от короткого замыкания.
C40R35E400 NSX400R 3П3Т 400A MicroLogic 5.3E автоматический выключатель для распределительных цепей доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и по всей территории России.
C40R35E400 NSX400R 3П3Т 400A MicroLogic 5.3E автоматический выключатель Schneider Electric является официальной заменой артикула LV433606 NSX400R 3П3Т 400A Micrologic 5.3E автоматический выключатель
Технические характеристики
| Артикул: | C40R35E400. |
| Серия | ComPacT. |
| Наименование продукта | ComPacT NSX. |
| Краткое название устройства | NSX400R. |
| Тип продукта | Автоматический выключатель. |
| Область применения | Распределение. |
| Описание полюсов | 3P. |
| Описание защищенных полюсов | 3d. |
| [In] номинальный ток | 400 А в 40 °C. |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Соответствие требованиям по изоляции | Да в соответствии с EN/IEC 60947-2. |
| Категория применения | Категория А. |
| [Icu] предельная отключающая способность | 200 кА Icu в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 200 кА Icu в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 200 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 80 кА Icu в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 45 кА Icu в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Исполнение по отключающей способности | R 200 кА 415 В Переменный ток. |
| Наименование расцепителя | Micrologic 5.3 E. |
| Технология расцепителя | Электронный. |
| Защитные функции блока управления | LSI. |
| Тип управления | Рычаг управления. |
| Способ установки выключателя | Стационарный. |
| [Ui] номинальное напряжение изоляции | 800 В Переменный ток 50/60 Гц. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ. |
| [Ics] рабочая отключающая способность | 200 кА в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 200 кА в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 200 кА в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 80 кА в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 45 кА в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Механическая износостойкость | 15000 циклы. |
| Электрическая износостойкость | 12000 циклы в 440 В In/2 6000 циклы в 440 В In 6000 циклы в 690 В In/2 3000 циклы в 690 В In. |
| Мощность, рассеиваемая одним полюсом | 19,2 Вт. |
| Способ монтажа | Задняя монтажная панель. |
| Положение монтажа | Горизонтально и вертикально Flat on the back. |
| Верхние присоединения | Передний. |
| Нижние присоединения | Передний. |
| Межполюсный шаг | 45 мм. |
| Тип защиты | L : for защита от перегрузки (с большой выдержкой времени) S : for защита от короткого замыкания с малой выдержкой време I : for мгновенная защита от короткого замыкания. |
| Номинальный ток расцепителя | 400 А в 40 °C. |
| [Ir] регулируемая уставка защиты с большой вы | 9 регулируемых настроек. |
| [Ir] long-time protection pick-up adjustment range | 160...400 A. |
| Long-time protection delay adjustment type tr | Регулируемый. |
| [tr] диапазон регулирования выдержки времени | 15…400 с в 1,5 x Ir 0,5…16 с в 6 x Ir 0,35…11 с в 7,2 x Ir. |
| Тепловая память | 20 минут до и после срабатывания. |
| [Isd] регулируемая уставка защиты с малой выд | 9 регулируемых настроек. |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir. |
| Short-time protection delay adjustment type tsd | 5 регулируемых настроек. |
| [tsd] диапазон регулирования выдержки времен | 0…0,4 с I?t=off 0,1…0,4 с I?t=on. |
| [Ii] регулируемая уставка тока мгновенного с | Регулируемый. |
| [Ii] диапазон регулирования уставки тока мгн | 1,5...12 x In. |
| Защита от замыкания на землю | Без. |
| Логическая селективность ZSI | С. |
| Количество гнезд для дополнительных аксесс | 6 разъемы. |
| Локальная индикация | Мигающий светодиод (зеленый) for готов к использованию Светодиод \"105 % Ir\"" (красный) for Перегрузка Светодиод \""90 % Ir\"" (желтый) for Перегрузка. |
| Тип дисплея | ЖК дисплей. |
| Тип измерения | Счетчик энергии. |
| Передача данных | Мгновенные значения и значения потребления Потребляемый ток и мощность Подсчет энергии Качество электропитания Индикаторы необходимости обслуживания Уставки защиты и аварийной сигнализации Отображ. мин./макс. значений Журналы и таблицы событий с метками времени. |
| Ширина | 140 мм. |
| Высота | 255 мм. |
| Глубина | 110 мм. |
| масса продукта | 6,05 кг. |
| Стандарты | EN/IEC 60947-2. |
| Категория перенапряжения | III. |
| класс защиты от поражения электр. током | Класс II в лицевая панель. |
| Степень загрязнения | 3 в соответствии с IEC 60664-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Степень ударостойкости IK | IK07 conforming to IEC 62262. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -40…85 °C. |
| Относительная влажность | 0…95 %. |
| Рабочая высота | 0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 15,200 см. |
| Package 1 Width | 15,200 см. |
| Package 1 Length | 29,200 см. |
| Вес упаковки | 5,876 кг. |
| Unit Type of Package 2 | S04. |
| Number of Units in Package 2 | 3. |
| Package 2 Height | 30 см. |
| Package 2 Width | 40 см. |
| Package 2 Length | 60 см. |
| Package 2 Weight | 18,278 кг. |
| Unit Type of Package 3 | P12. |
| Number of Units in Package 3 | 12. |
| Package 3 Height | 45,000 см. |
| Package 3 Width | 80,000 см. |
| Package 3 Length | 120,000 см. |
| Package 3 Weight | 85,112 кг. |
| Гарантия (в месяцах) | 18. |
Скачать каталог Schneider Electric
Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для автоматического выключателя Schneider Electric номинального тока 400A NSX400R 3П3Т MicroLogic 5.3E заказной код C40R35E400
| ComPacT NSX и NSXm нового поколения скачать каталог | Опросный лист заказа ComPacT NSX и NSXm нового поколения скачать |
