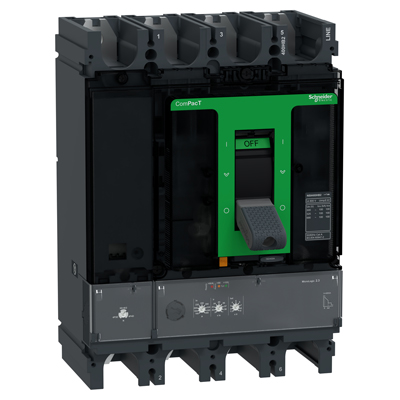

C40W42D400 автоматический выключатель NSX400HB2 400А Schneider Electric.
NSX400HB2 4П4Т 400A MicroLogic 2.3 автоматический выключатель стационарный в сборе Schneider Electric код заказа C40W42D400
Краткие характеристики C40W42D400
| код заказа. | C40W42D400 |
| код производителя. | C40W42D400 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C40W42D400 NSX400HB2 4П4Т 400A MicroLogic 2.3 автоматический выключатель Schneider Electric. |
500952 p
Описание C40W42D400
NSX400HB2 4П4Т 400A MicroLogic 2.3 автоматический выключатель стационарный (фиксированный) в сборе Schneider Electric код заказа C40W42D400 для распределительных цепей. Номинальный ток 400А, 4П4Т с защитой четырех полюсов, электронный расцепитель MicroLogic 2.3. Тип защиты L : защита от перегрузки (с большой выдержкой времени), So : защита от короткого замыкания с фиксированной выдержкой, I : мгновенная защита от короткого замыкания.
C40W42D400 NSX400HB2 4П4Т 400A MicroLogic 2.3 автоматический выключатель для распределительных цепей доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и по всей территории России.
C40W42D400 NSX400HB2 4П4Т 400A MicroLogic 2.3 автоматический выключатель Schneider Electric является официальной заменой артикула LV433643 NSX400HB2 4П4Т 400A Micrologic 2.3 автоматический выключатель
Технические характеристики
| Артикул: | C40W42D400. |
| Серия | ComPacT. |
| Наименование продукта | ComPacT NSX. |
| Краткое название устройства | NSX400HB2. |
| Тип продукта | Автоматический выключатель. |
| Область применения | Распределение. |
| Описание полюсов | 4P. |
| Описание защищенных полюсов | 4d 3d + N/2 3d. |
| Положение нейтрали | Слева. |
| [In] номинальный ток | 400 А в 40 °C. |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Соответствие требованиям по изоляции | Да в соответствии с EN/IEC 60947-2. |
| Категория применения | Категория А. |
| [Icu] предельная отключающая способность | 100 кА Icu в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА Icu в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА Icu в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Исполнение по отключающей способности | HB2 100 кА 690 В Переменный ток. |
| Наименование расцепителя | Micrologic 2.3. |
| Технология расцепителя | Электронный. |
| Защитные функции блока управления | LSoI. |
| Тип управления | Рычаг управления. |
| Способ установки выключателя | Стационарный. |
| [Ui] номинальное напряжение изоляции | 800 В Переменный ток 50/60 Гц. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ. |
| [Ics] рабочая отключающая способность | 100 кА в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Механическая износостойкость | 15000 циклы. |
| Электрическая износостойкость | 12000 циклы в 440 В In/2 6000 циклы в 440 В In 6000 циклы в 690 В In/2 3000 циклы в 690 В In. |
| Мощность, рассеиваемая одним полюсом | 19,2 Вт. |
| Способ монтажа | Задняя монтажная панель. |
| Положение монтажа | Горизонтально и вертикально Flat on the back. |
| Верхние присоединения | Передний. |
| Нижние присоединения | Передний. |
| Межполюсный шаг | 45 мм. |
| Тип защиты | L : for защита от перегрузки (с большой выдержкой времени) So : for защита от короткого замыкания с фиксированной выдержк I : for мгновенная защита от короткого замыкания. |
| Номинальный ток расцепителя | 400 А в 40 °C. |
| [Ir] регулируемая уставка защиты с большой вы | 9 регулируемых настроек. |
| [Ir] long-time protection pick-up adjustment range | 160…400 A. |
| Long-time protection delay adjustment type tr | Фиксированный. |
| [tr] диапазон регулирования выдержки времени | 400 с в 1,5 x Ir 16 с в 6 x Ir 11 с в 7,2 x Ir. |
| Настройки защиты нейтрали | 0,5 x Ir (3d + N/2) 1 x Ir (4d) Нет защиты (3d). |
| Тепловая память | 20 минут до и после срабатывания. |
| [Isd] регулируемая уставка защиты с малой выд | 9 регулируемых настроек. |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir. |
| Short-time protection delay adjustment type tsd | Фиксированный. |
| [Ii] регулируемая уставка тока мгновенного с | Фиксированный. |
| [Ii] диапазон регулирования уставки тока мгн | 4800 A. |
| Защита от замыкания на землю | Без. |
| Логическая селективность ZSI | Без. |
| Количество гнезд для дополнительных аксесс | 6 разъемы. |
| Локальная индикация | Мигающий светодиод (зеленый) for готов к использованию Светодиод \"105 % Ir\"" (красный) for Перегрузка Светодиод \""90 % Ir\"" (желтый) for Перегрузка. |
| Ширина | 185 мм. |
| Высота | 255 мм. |
| Глубина | 110 мм. |
| масса продукта | 7,9 кг. |
| Стандарты | EN/IEC 60947-2. |
| Категория перенапряжения | III. |
| класс защиты от поражения электр. током | Класс II в лицевая панель. |
| Степень загрязнения | 3 в соответствии с IEC 60664-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Степень ударостойкости IK | IK07 conforming to IEC 62262. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -50…85 °C. |
| Относительная влажность | 0…95 %. |
| Рабочая высота | 0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 15,2 см. |
| Package 1 Width | 20,3 см. |
| Package 1 Length | 29,2 см. |
| Вес упаковки | 7,92 кг. |
| Гарантия (в месяцах) | 18. |
Скачать каталог Schneider Electric
Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для автоматического выключателя Schneider Electric номинального тока 400A NSX400HB2 4П4Т MicroLogic 2.3 заказной код C40W42D400
| ComPacT NSX и NSXm нового поколения скачать каталог | Опросный лист заказа ComPacT NSX и NSXm нового поколения скачать |
