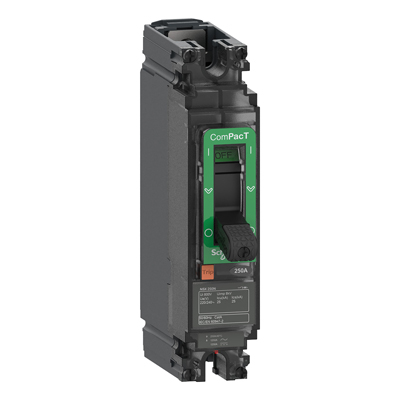

C25N1TM200 автоматический выключатель NSX250N 200А Schneider Electric.
NSX250N 1П 200A TMD автоматический выключатель стационарный в сборе Schneider Electric код заказа C25N1TM200
Краткие характеристики C25N1TM200
| код заказа. | C25N1TM200 |
| код производителя. | C25N1TM200 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C25N1TM200 NSX250N 1П 200A TMD автоматический выключатель Schneider Electric. |
76316 p
Описание C25N1TM200
NSX250N 1П 200A TMD стационарный автоматический выключатель Schneider Electric в сборе код заказа C25N1TM200 для защиты низковольтных электрических цепей. Номинальный ток 200А, отключающая способность 50кА при 415В переменного тока, однополюсное исполнение. Тип защиты: L : for защита от перегрузки (тепловая), I : for защита от короткого замыкания (электромагнитная). [Ir] регулируемая уставка: 0,7...1xIn.
NSX250N 1П 200A TMD C25N1TM200 доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и по всей территории России.
NSX250N 1П 200A TMD C25N1TM200 автоматический выключатель Schneider Electric защиты низковольтных электрических цепей является официальной заменой LV438694 NSX250N 1П 200A TMD автоматический выключатель
Технические характеристики
| Артикул: | C25N1TM200. |
| Серия | ComPacT. |
| Наименование продукта | ComPacT NSX. |
| Краткое название устройства | NSX250N. |
| Тип продукта | Автоматический выключатель. |
| Область применения | Распределение. |
| Описание полюсов | 1P. |
| Описание защищенных полюсов | 1D. |
| [In] номинальный ток | 200 А в 40 °C. |
| [Ue] номинальное рабочее напряжение | 277 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Соответствие требованиям по изоляции | Да в соответствии с EN/IEC 60947-2. |
| Категория применения | Категория А. |
| [Icu] предельная отключающая способность | 90 кА Icu в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА Icu в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 35 кА Icu в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА Icu в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Исполнение по отключающей способности | N 25 кА 240 В Переменный ток. |
| Наименование расцепителя | TM-D. |
| Технология расцепителя | Термомагнитный. |
| Защитные функции блока управления | LI. |
| Тип управления | Рычаг управления. |
| Способ установки выключателя | Стационарный. |
| [Ui] номинальное напряжение изоляции | 750 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ в соответствии с IEC 60947-2. |
| [Ics] рабочая отключающая способность | 90 кА в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 35 кА в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Механическая износостойкость | 10000 циклы. |
| Электрическая износостойкость | 10000 циклы в 440 В In/2 5000 циклы в 440 В In. |
| Мощность, рассеиваемая одним полюсом | 15,4 Вт. |
| Способ монтажа | Задняя монтажная панель. |
| Положение монтажа | Горизонтально и вертикально Flat on the back. |
| Верхние присоединения | Передний. |
| Нижние присоединения | Передний. |
| Межполюсный шаг | 35 мм. |
| Тип защиты | L : for защита от перегрузки (тепловая) I : for защита от короткого замыкания (электромагнитная). |
| Номинальный ток расцепителя | 200 А в 40 °C. |
| [Ir] регулируемая уставка защиты с большой вы | Фиксированный. |
| [Ir] long-time protection pick-up adjustment range | 1 x In. |
| Long-time protection delay adjustment type tr | Фиксированный. |
| [Ii] регулируемая уставка тока мгновенного с | Фиксированный. |
| [Ii] диапазон регулирования уставки тока мгн | 850 A. |
| Защита от замыкания на землю | Без. |
| Ширина | 35 мм. |
| Высота | 161 мм. |
| Глубина | 86 мм. |
| масса продукта | 0,7 кг. |
| Стандарты | EN/IEC 60947-2. |
| Категория перенапряжения | IV. |
| класс защиты от поражения электр. током | Класс II в лицевая панель. |
| Степень загрязнения | 3 в соответствии с IEC 60664-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Степень ударостойкости IK | IK07 conforming to IEC 62262. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -50…85 °C. |
| Относительная влажность | 0…95 %. |
| Рабочая высота | 0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 8,000 см. |
| Package 1 Width | 13,000 см. |
| Package 1 Length | 18,000 см. |
| Вес упаковки | 1,281 кг. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 12. |
| Package 2 Height | 30,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 15,792 кг. |
| Unit Type of Package 3 | P12. |
| Number of Units in Package 3 | 96. |
| Package 3 Height | 45,000 см. |
| Package 3 Width | 80,000 см. |
| Package 3 Length | 120,000 см. |
| Package 3 Weight | 138,336 кг. |
| Гарантия (в месяцах) | 18. |
Скачать каталог Schneider Electric
Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для автоматического выключателя Schneider Electric номинального тока 200A NSX250N 1П TMD заказной код C25N1TM200
| ComPacT NSX и NSXm нового поколения скачать каталог | Опросный лист заказа ComPacT NSX и NSXm нового поколения скачать |
