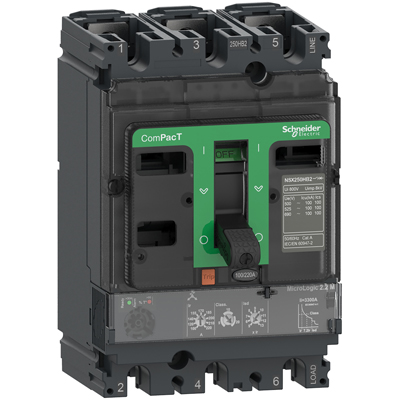

C16H32M100 автоматический выключатель NSX160H 100А Schneider Electric.
NSX160H 3П3Т 100A MicroLogic 2.2M автоматический выключатель стационарный в сборе Schneider Electric код заказа C16H32M100
Краткие характеристики C16H32M100
| код заказа. | C16H32M100 |
| код производителя. | C16H32M100 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C16H32M100 NSX160H 3П3Т 100A MicroLogic 2.2M автоматический выключатель Schneider Electric. |
102552 p
Описание C16H32M100
NSX160H 3П3Т 100A MicroLogic 2.2M C16H32M100 автоматический стационарный выключатель в сборе Schneider Electric для защиты электродвигателей. Номинальный ток 100А, отключающая способность 70кА при 415В переменного тока, 3П3Т с защитой трех полюсов, электронный расцепитель MicroLogic 2.2M. Тип защиты L : защита от перегрузки (с большой выдержкой времени), So : защита от короткого замыкания с фиксированной выдержкой, I : мгновенная защита от короткого замыкания.
C16H32M100 NSX160H 3П3Т 100A MicroLogic 2.2M автоматический стационарный (фиксированный) выключатель защиты электродвигателей Schneider Electric доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и по всей территории России.
C16H32M100 NSX160H 3П3Т 100A MicroLogic 2.2M автоматический выключатель Schneider Electric является официальной заменой артикула LV430992 NSX160H 3П3Т 100A Micrologic 2.2M автоматический выключатель
Технические характеристики
| Артикул: | C16H32M100. |
| Серия | ComPacT. |
| Наименование продукта | ComPacT NSX. |
| Краткое название устройства | NSX160H. |
| Тип продукта | Автоматический выключатель. |
| Область применения | Motor protection. |
| Описание полюсов | 3P. |
| Описание защищенных полюсов | 3d. |
| [In] номинальный ток | 100 А в 65 °C. |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Соответствие требованиям по изоляции | Да в соответствии с EN/IEC 60947-2. |
| Категория применения | Категория А. |
| [Icu] предельная отключающая способность | 100 кА Icu в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА Icu в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 35 кА Icu в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА Icu в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 85 кА Icu в 240 В Переменный ток 50/60 Гц в соответствии с UL 60947-4-1 65 кА Icu в 480 В Переменный ток 50/60 Гц в соответствии с UL 60947-4-1 10 кА Icu в 600 В Переменный ток 50/60 Гц в соответствии с UL 60947-4-1. |
| Исполнение по отключающей способности | H 70 кА 415 В Переменный ток. |
| Наименование расцепителя | Micrologic 2.2 M. |
| Технология расцепителя | Электронный. |
| Защитные функции блока управления | LSoI. |
| Тип управления | Рычаг управления. |
| Способ установки выключателя | Стационарный. |
| [Ui] номинальное напряжение изоляции | 800 В Переменный ток 50/60 Гц. |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ. |
| [Ics] рабочая отключающая способность | 100 кА в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 35 кА в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2. |
| Механическая износостойкость | 40000 циклы. |
| Электрическая износостойкость | 40000 циклы в 440 В In/2 20000 циклы в 440 В In 15000 циклы в 690 В In/2 7500 циклы в 690 В In. |
| Мощность, рассеиваемая одним полюсом | 9,2 Вт. |
| Способ монтажа | Задняя монтажная панель. |
| Положение монтажа | Горизонтально и вертикально Flat on the back. |
| Верхние присоединения | Передний. |
| Нижние присоединения | Передний. |
| Межполюсный шаг | 35 мм. |
| Тип защиты | L : for защита от перегрузки (с большой выдержкой времени) So : for защита от короткого замыкания с фиксированной выдержк I : for мгновенная защита от короткого замыкания. |
| Номинальный ток расцепителя | 100 А в 65 °C. |
| Класс срабатывания для двигателя | 20 10 5. |
| Дополнительная защита двигателя | Небаланс фаз. |
| [Ir] регулируемая уставка защиты с большой вы | 9 регулируемых настроек. |
| [Ir] long-time protection pick-up adjustment range | 50...100 A. |
| Long-time protection delay adjustment type tr | Фиксированный. |
| [tr] диапазон регулирования выдержки времени | 120 с в 1,5 x Ir 5 6,5 с в 6 x Ir 5 5 с в 7,2 x Ir 5 240 с в 1,5 x Ir 10 13,5 с в 6 x Ir 10 10 с в 7,2 x Ir 10 480 с в 1,5 x Ir 20 26 с в 6 x Ir 20 20 с в 7,2 x Ir 20. |
| Тепловая память | 20 минут до и после срабатывания. |
| [Isd] регулируемая уставка защиты с малой выд | 9 регулируемых настроек. |
| [Isd] Short-time protection pick-up adjustment range | 5...13 x Ir. |
| Short-time protection delay adjustment type tsd | Фиксированный. |
| [Ii] регулируемая уставка тока мгновенного с | Фиксированный. |
| [Ii] диапазон регулирования уставки тока мгн | 1500 A. |
| Защита от замыкания на землю | Без. |
| Логическая селективность ZSI | Без. |
| Количество гнезд для дополнительных аксесс | 5 разъемы. |
| Локальная индикация | Мигающий светодиод (зеленый) for готов к использованию Светодиод \"95 % Ith\"" (красный) for температура, превышающая уставку. |
| Ширина | 105 мм. |
| Высота | 161 мм. |
| Глубина | 86 мм. |
| масса продукта | 2,2 кг. |
| Стандарты | EN/IEC 60947-2. |
| Категория перенапряжения | III. |
| класс защиты от поражения электр. током | Класс II в лицевая панель. |
| Степень загрязнения | 3 в соответствии с IEC 60664-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Степень ударостойкости IK | IK07 conforming to IEC 62262. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -50…85 °C. |
| Относительная влажность | 0…95 %. |
| Рабочая высота | 0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 14 см. |
| Package 1 Width | 11,5 см. |
| Package 1 Length | 19 см. |
| Вес упаковки | 2,28 кг. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 8. |
| Package 2 Height | 30 см. |
| Package 2 Width | 30 см. |
| Package 2 Length | 40 см. |
| Package 2 Weight | 18,24 кг. |
| Гарантия (в месяцах) | 18. |
Скачать каталог Schneider Electric
Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для автоматического выключателя Schneider Electric номинального тока 100A NSX160H 3П3Т MicroLogic 2.2M заказной код C16H32M100
