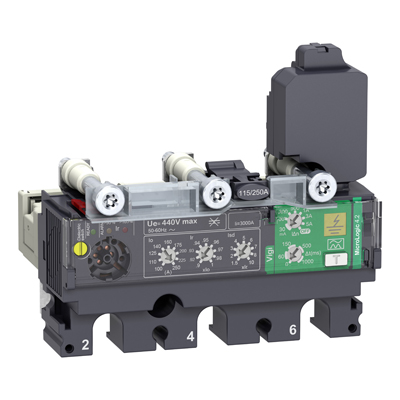

C1034V040 расцепитель NSX100 40А MicroLogic 4.2 Schneider Electric.
NSX100 3П3Т 40A MicroLogic 4.2 расцепитель Schneider Electric код заказа C1034V040
Краткие характеристики C1034V040
| код заказа. | C1034V040 |
| код производителя. | C1034V040 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C1034V040 NSX100 3П3Т 40A MicroLogic 4.2 расцепитель Schneider Electric. |
143186 p
Описание C1034V040
NSX100 3П3Т 40A MicroLogic 4.2 расцепитель Schneider Electric код заказа C1034V040. Номинальный ток 40А, 3П3Т с защитой трех полюсов, область применения: распределение, технология расцепителя: электронный. Тип защиты: L : защита от перегрузки (с большой выдержкой времени), So : защита от короткого замыкания с фиксированной выдержкой, I : мгновенная защита от короткого замыкания, R : защита от утечки на землю.
C1034V040 NSX100 3П3Т 40A MicroLogic 4.2 расцепитель Schneider Electric доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и России.
C1034V040 NSX100 3П3Т 40A MicroLogic 4.2 расцепитель Schneider Electric является официальной заменой артикула LV433800 NSX100 3П3Т 40A Micrologic 4.2 расцепитель.
Технические характеристики
| Артикул: | C1034V040. |
| Серия | ComPacT. |
| Серия | ComPacT NSX100...250. |
| Тип продукта | Расцепитель. |
| Наименование расцепителя | Micrologic 4.2. |
| Технология расцепителя | Электронный. |
| Диапазон совместимости | ComPacT NSX100 ComPacT NSX160 ComPacT NSX250. |
| Область применения | Распределение. |
| Описание полюсов | 3P. |
| Описание защищенных полюсов | 3d. |
| Защитные функции блока управления | LSoIR. |
| Тип защиты | L : for защита от перегрузки (с большой выдержкой времени) So : for защита от короткого замыкания с фиксированной выдержк I : for мгновенная защита от короткого замыкания R : for защита от утечки тока. |
| Номинальный ток расцепителя | 40 А в 40 °C. |
| [Ue] номинальное рабочее напряжение | 440 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Способ установки выключателя | Стационарный. |
| [Ir] регулируемая уставка защиты с большой вы | 9 регулируемых настроек. |
| [Ir] long-time protection pick-up adjustment range | 18...40 A. |
| Long-time protection delay adjustment type tr | Фиксированный. |
| [tr] long-time protection delay adjustment range | 11 с в 7,2 x Ir 16 с в 6 x Ir 400 с в 1,5 x Ir. |
| Тепловая память | 20 минут до и после срабатывания. |
| [Isd] регулируемая уставка защиты с малой выд | Регулируемый. |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir. |
| Short-time protection delay adjustment type tsd | Фиксированный. |
| [Ii] регулируемая уставка тока мгновенного с | Фиксированный. |
| [Ii] диапазон регулирования уставки тока мгн | 600 A. |
| Защита от замыкания на землю | Интегрированный. |
| Класс защиты от тока утечки | Класс А. |
| [I?n] регулируемая уставка защиты от токов ут | Регулируемый. |
| [I?n] диапазон регулирования уставки защиты | 0,03 А 0,1 А 0,3 А 0,5 А 1 А 3 А 5 А. |
| Специальный режим защиты от утечки | OFF повотороным переключателем I?n. |
| [?t] регулируемая выдержка времени защиты от | Регулируемый. |
| [?t] диапазон регулирования выдержки времен | 0 мс 60 мс 150 мс 500 мс 1 с. |
| Логическая селективность ZSI | Без. |
| Локальная индикация | Мигающий светодиод (зеленый) for готов к использованию Светодиод \"105 % Ir\"" (красный) for Перегрузка Светодиод \""90 % Ir\"" (желтый) for Перегрузка Цветной индикатор (желтый) for остаточный ток. |
| Стандарты | EN/IEC 60947-2. |
| Класс защиты от поражения электрическим то | Класс II. |
| Степень загрязнения | 3 в соответствии с IEC 60947-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -40…85 °C. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 9,5 см. |
| Package 1 Width | 11,0 см. |
| Package 1 Length | 15,0 см. |
| Вес упаковки | 602,0 г. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 10. |
| Package 2 Height | 30,0 см. |
| Package 2 Width | 30,0 см. |
| Package 2 Length | 40,0 см. |
| Package 2 Weight | 6,396 кг. |
| Гарантия (в месяцах) | 18. |
Скачать каталог Schneider Electric
Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для расцепителя Schneider Electric номинального тока 40A NSX100 3П3Т MicroLogic 4.2 заказной код C1034V040
| ComPacT NSX и NSXm нового поколения скачать каталог | Опросный лист заказа ComPacT NSX и NSXm нового поколения скачать |
