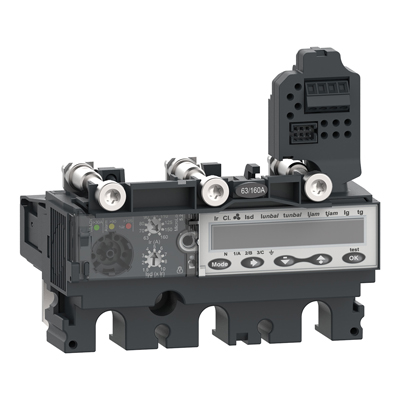

C1035E100 расцепитель NSX100 100А MicroLogic 5.2E Schneider Electric.
NSX100 3П3Т 100A MicroLogic 5.2E расцепитель Schneider Electric код заказа C1035E100
Краткие характеристики C1035E100
| код заказа. | C1035E100 |
| код производителя. | C1035E100 |
| Производитель. | Schneider Electric |
| Наименование в прайсе производителя. | C1035E100 NSX100 3П3Т 100A MicroLogic 5.2E расцепитель Schneider Electric. |
64872 p
Описание C1035E100
NSX100 3П3Т 100A MicroLogic 5.2E расцепитель Schneider Electric код заказа C1035E100. Номинальный ток 100А, 3П3Т с защитой трех полюсов, область применения: распределение, технология расцепителя: электронный. Тип защиты: L : защита от перегрузки (с большой выдержкой времени), S : защита от короткого замыкания с малой выдержкой времени, I : мгновенная защита от короткого замыкания.
C1035E100 NSX100 3П3Т 100A MicroLogic 5.2E расцепитель Schneider Electric доступен для заказа в ЭЛЕКТРОЩИТ с доставкой по Санкт-Петербургу и России.
C1035E100 NSX100 3П3Т 100A MicroLogic 5.2E расцепитель Schneider Electric является официальной заменой артикула LV429095 NSX100 3П3Т 100A Micrologic 5.2E расцепитель.
Технические характеристики
| Артикул: | C1035E100. |
| Серия | ComPacT. |
| Серия | ComPacT NSX100...250. |
| Тип продукта | Расцепитель. |
| Наименование расцепителя | Micrologic 5.2 E. |
| Технология расцепителя | Электронный. |
| Диапазон совместимости | ComPacT NSX100 ComPacT NSX160 ComPacT NSX250. |
| Область применения | Распределение. |
| Описание полюсов | 3P. |
| Описание защищенных полюсов | 3d. |
| Защитные функции блока управления | LSI. |
| Тип защиты | L : for защита от перегрузки (с большой выдержкой времени) S : for защита от короткого замыкания с малой выдержкой време I : for мгновенная защита от короткого замыкания. |
| Номинальный ток расцепителя | 100 А в 40 °C. |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток 50/60 Гц. |
| Тип сети | Переменный ток. |
| Частота сети | 50/60 Гц. |
| Способ установки выключателя | Стационарный. |
| [Ir] регулируемая уставка защиты с большой вы | 9 регулируемых настроек. |
| [Ir] long-time protection pick-up adjustment range | 40...100 A. |
| Long-time protection delay adjustment type tr | Регулируемый. |
| [tr] long-time protection delay adjustment range | 15…400 с в 1,5 x Ir 0,35…11 с в 7,2 x Ir 0,5…16 с в 6 x Ir. |
| Тепловая память | 20 минут до и после срабатывания. |
| [Isd] регулируемая уставка защиты с малой выд | 9 регулируемых настроек. |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir. |
| Short-time protection delay adjustment type tsd | Регулируемая. |
| [tsd] Short-time protection delay adjustment range | 0…0,4 с I?t=off 0,1…0,4 с I?t=on. |
| [Ii] регулируемая уставка тока мгновенного с | Регулируемый. |
| [Ii] диапазон регулирования уставки тока мгн | 1,5...15 x In. |
| Защита от замыкания на землю | Без. |
| Логическая селективность ZSI | С. |
| Локальная индикация | Мигающий светодиод (зеленый) for готов к использованию Светодиод \"105 % Ir\"" (красный) for Перегрузка Светодиод \""90 % Ir\"" (желтый) for Перегрузка. |
| Тип дисплея | ЖК дисплей. |
| Тип измерения | Счетчик энергии. |
| Передача данных | Подсчет энергии Уставки защиты и аварийной сигнализации Журналы и таблицы событий с метками времени Мгновенные значения и значения потребления Индикаторы необходимости обслуживания Потребляемый ток и мощность Качество электропитания Отображ. мин./макс. значений. |
| Сохраняемые электрические параметры | Индикаторы необходимости обслуживания. |
| Стандарты | EN/IEC 60947-2. |
| Класс защиты от поражения электрическим то | Класс II. |
| Степень загрязнения | 3 в соответствии с IEC 60947-1. |
| Степень защиты IP | IP40 conforming to IEC 60529. |
| Рабочая температура окружающей среды | -25…70 °C. |
| Температура окружающей среды при хранении | -40…85 °C. |
| Unit Type of Package 1 | PCE. |
| Кол-во едениц в упаковке | 1. |
| Package 1 Height | 10,000 см. |
| Package 1 Width | 11,000 см. |
| Package 1 Length | 15,000 см. |
| Вес упаковки | 560,000 г. |
| Unit Type of Package 2 | S03. |
| Number of Units in Package 2 | 11. |
| Package 2 Height | 30,000 см. |
| Package 2 Width | 30,000 см. |
| Package 2 Length | 40,000 см. |
| Package 2 Weight | 6,560 кг. |
| Unit Type of Package 3 | P06. |
| Number of Units in Package 3 | 88. |
| Package 3 Height | 74,000 см. |
| Package 3 Width | 60,000 см. |
| Package 3 Length | 80,000 см. |
| Package 3 Weight | 87,020 кг. |
| Гарантия (в месяцах) | 18. |
Скачать каталог Schneider Electric
Технические характеристики, схема подключения, габаритные размеры, опросный лист заказа для расцепителя Schneider Electric номинального тока 100A NSX100 3П3Т MicroLogic 5.2E заказной код C1035E100
| ComPacT NSX и NSXm нового поколения скачать каталог | Опросный лист заказа ComPacT NSX и NSXm нового поколения скачать |
